产品核心摘要（Product Core Brief）

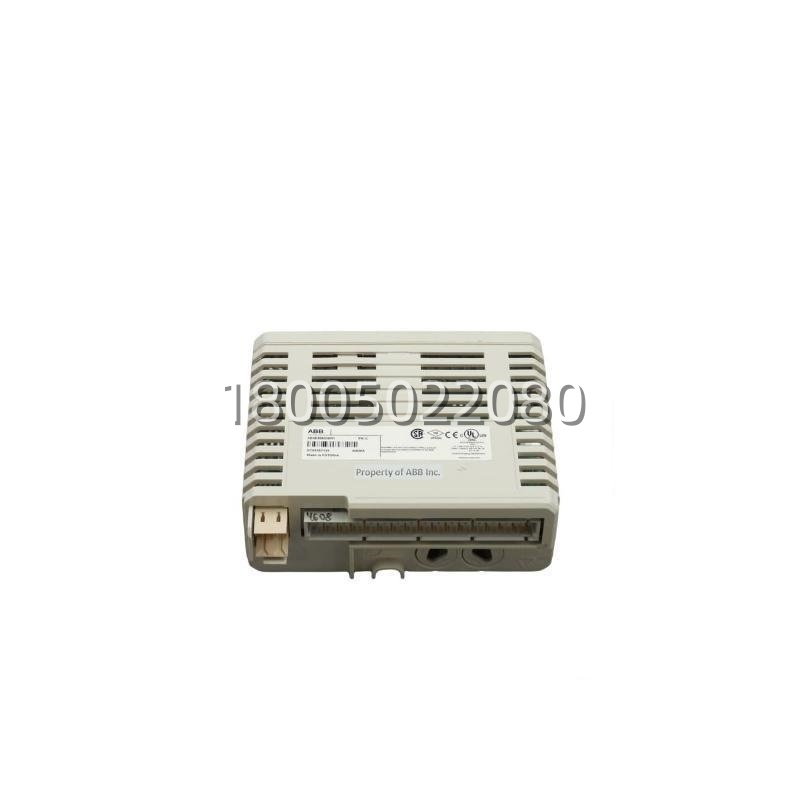

- 型号 (Model): AI830A，订货号 3BSE040662R1
- 品牌 (Brand): ABB
- 系列 (Series): S800 I/O（适配 AC800M、AC800F/Freelance 及现场总线耦合器）
- 核心功能 (Core Function): 采集现场 8 路 RTD（热电阻 Pt100/Ni100/Cu 等）或欧姆信号，带三线制引线补偿，转换为数字量上传控制器
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型 (Type): RTD 模拟量输入模块 — S800 系列 (Resistance Thermometer / RTD Analog Input, 8 ch)
- 关键规格 (Key Specs):
- 输入通道：8× RTD（Pt100/Pt200/Pt500/Pt1000/Ni100/Cu10/Cu100 等，依版本亦支持 mV/电阻测量）
- 分辨率：16 bit A/D，基本误差典型 ±0.1% FS（Pt100 @25°C）
- 隔离：通道组与系统总线间 500 V DC 功能隔离（通道间不隔离）
S800 系列目前 Active（在产在售），部分早期 AI830(非-A) 已淘汰，建议采购时确认后缀 “A”。
产品深度介绍（Product Introduction）
反应釜、加热炉、蒸馏塔那些 Pt100 温度计最终都汇总到这块 AI830A——它是 S800 家族专门吃 RTD 信号的 8 通道模拟输入，三线制接线时可自动抵消引线电阻，比普通 AI810 精度高得多。
跟 AI810 不同，这模块内置 250μA 恒流源给 RTD 励磁，软件里选传感器类型和接线方式（2/3/4 线），断线 (Wire Break) 和超量程直接置诊断位。支持热插拔配 TB8xx 可插拔端子——现场换模块不用拆几十根测温线，老师傅们最认这点。说白了这是 ABB DCS/PLC 温度采集的主力卡，比 AI835（热电偶专用）便宜，比 AI810 更适合温度回路，大量在役存量。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | AI830A |
| 订货号 | 3BSE040662R1 |
| 制造商 | ABB Automation Products |
| 产品类别 | S800 I/O RTD（热电阻）模拟量输入模块，8 通道 |
| 适用系统 | AC800M、AC800F(Freelance)、S800L、S800 remote I/O（Profibus/FF/Modbus TCP etc.） |
| 输入通道 | 8 路 RTD 输入，单组（Group of 8），软件组态 |
| 支持传感器类型 | Pt100/Pt200/Pt500/Pt1000、Ni100/Ni120、Cu10/Cu50/Cu100、电阻 0–500Ω（依固件） |
| 接线方式 | 2‑线 / 3‑线 / 4‑线（3‑线时自动引线补偿） |
| A/D 分辨率 | 16 bit |
| 精度（典型 @25°C） | ±0.1% FS（Pt100 –200~+850°C 范围），±0.2% FS（全温 0~60°C） |
| 冷端补偿 | 不适用（RTD 模块无 TC 冷端补偿，AI835 做热电偶） |
| 断线检测 | 是（Wire Break Detection，RTD 开路/短路报警） |
| 更新周期 | 典型 50～160 ms / 全部通道（依组态采样速率） |
| 隔离 | 通道组 ↔ 系统总线/逻辑侧 500 V DC（功能隔离，通道间不隔离） |
| 供电方式 | 机架背板总线 24 V DC（典型吸收 ≈80 mA） |
| 状态指示 | 1× 绿 LED（Module OK），1× 红 LED（Error/Fault） |
| 配套端子块 | TB807（螺钉）、TB848（弹簧）、TB846（带熔丝）等可插拔带编码 |
| 安装方式 | I/O 机架槽位（35mm DIN 导轨机架） |
| 工作温度 | 0 ～ +60 °C |
| 存储温度 | -40 ～ +70 °C |
| 相对湿度 | 5% ～ 95% RH（非冷凝） |
| 防护等级 | IP20（模块本体） |
| 认证 | CE / cULus / GOST R / DNV / RoHS |
| 尺寸 (W×H×D) | 45 × 102 × 86 mm（单槽 模块） |
| 重量 | ≈0.17 kg |
| 与前代关系 | AI830A 为 AI830 的 A‑version（固件增强、冗余兼容），老 AI830 已逐步淘汰 |
| 生命周期状态 | Active（在产） |
