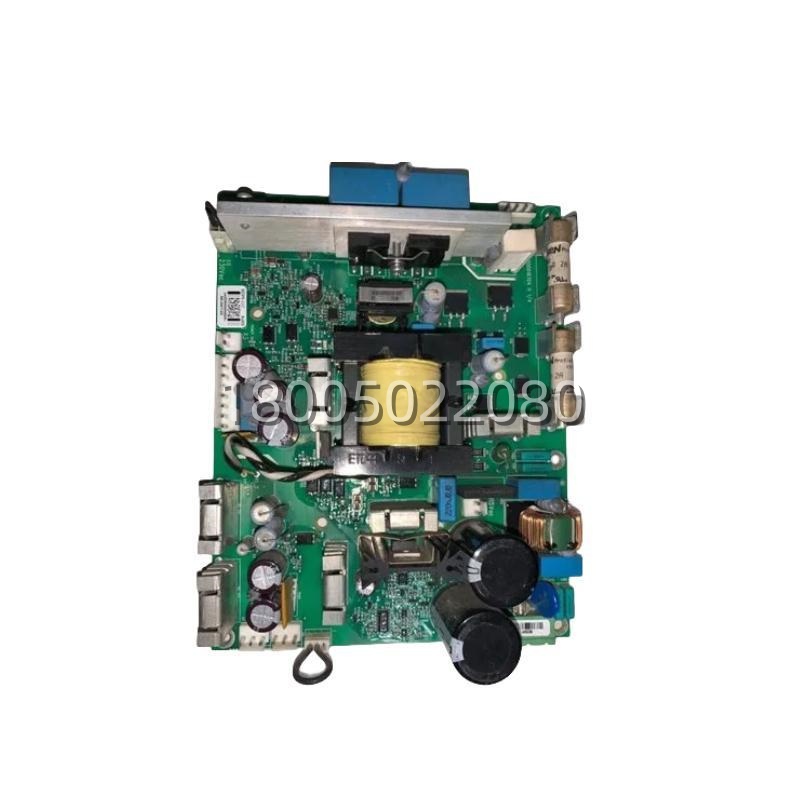

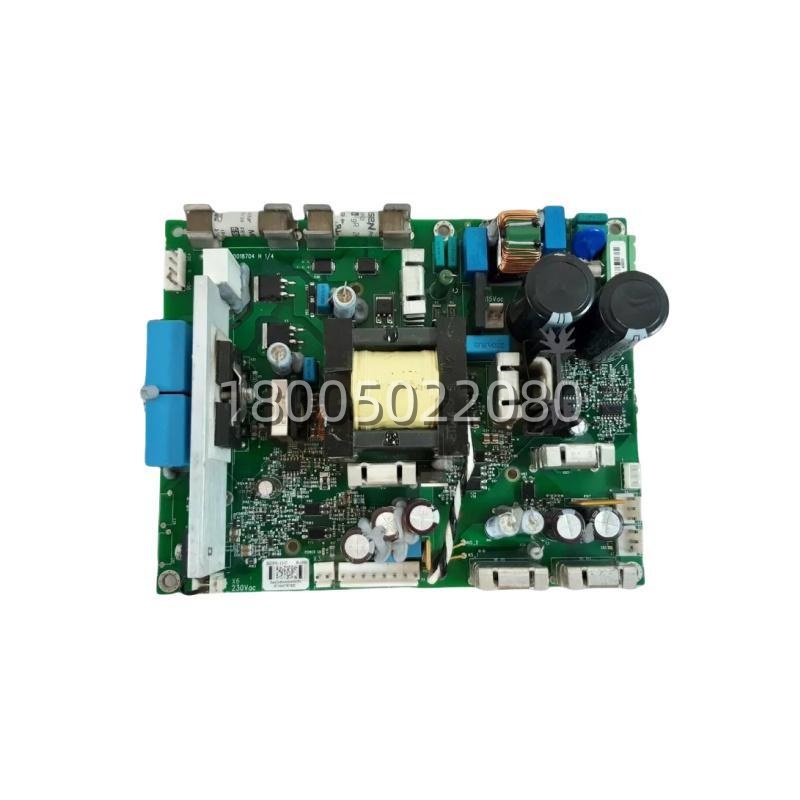

产品核心摘要(Product Core Brief)
- 型号 (Model): BDPS-11C(常见物料号 3BHE019722R0101 / 3BHE019722R101)
- 品牌 (Brand): ABB
- 系列 (Series): ACS800 / ACS880 传动柜 — 控制区开关电源板(Driver Power Supply)
- 核心功能 (Core Function): 将外部 24V DC 或内部辅助 AC 转为 ±15V、+5V、+24V 给 DSMB-02C / RDCU、AINT、AGDR 驱动板及光纤接收器供电
- 成色: 全新原装 (New Surplus/NOS),非翻新
- 产品类型 (Type): Drive Control Power Supply Board / 传动控制区开关电源 PCB
- 关键规格 (Key Specs):
- 输入:典型 20–30 V DC(来自柜内控制电源 PS130/外部 24V)或辅助绕组(依柜型)
- 输出:+24V(逻辑)、+5V(光纤接收)、±15V(IGBT 驱动光耦/运放),合计功率 ≈ 30–50W
- 保护:输出过流/短路保护、输入极性反接保护
- 安装:螺钉固定于传动控制盒(Drive Control Box)内 DIN 或支柱
⚠️ 随 ACS800 Legacy 逐步 EOL,市面为测试良品(Refurbished/Tested)或 NOS,属传动控制区单点失效件。
产品深度介绍(Product Introduction)
ACS800 或早期 ACS880 传动控制小盒拆开,给 DSMB-02C、AINT 接口板和 AGDR 驱动板供低压的那块开关电源往往是 BDPS-11C——它不扛功率模块电流,但一旦挂掉主控板失电直接报”MAIN VOLTAGE OFF”或面板全黑(控制电还在但驱动电源没了也会 PPCC LINK)。
跟老版 BDPS-10x 比,-11C 输出电流余量大些、过压锁定阈值略调,混插可能点不亮 AINT 光纤接收——别赌,按 BOM 来。换板最容易被忽略的是所有直流母线必须彻底放电、控制电源断开设锁挂牌,新板先测各路空载电压再插光纤/扁平缆。收 NOS 要求供应商上电做 +24V/+5V/±15V 四路电压精度+负载调整率验证,光量通断不够。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | BDPS-11C — 3BHE019722R0101 / 3BHE019722R101(ABB Drive Ctrl Pwr Supply) |
| 产品类别 | ABB Drives — Control Section Switching Power Supply PCB (Driver PSU) |
| 适用传动 | ACS800-01/-04/-07/-104;部分 ACS880 工业传动控制盒(以原厂 E-BOM 为准) |
| 输入电压 | 典型 24 V DC(20–30V 范围),部分柜型取辅助绕组经板上整流(依版本) |
| 主要输出 | +24V(逻辑/继电器)、+5V(光纤 RX)、±15V(IGBT 驱动光耦/运放),合计 30–50W |
| 输出精度 | ±2% 典型(@标称输入,满载) |
| 保护功能 | 输出 OCP/SCP、输入反极性保护、UVLO(Under Voltage Lockout) |
| 故障表现 | 控制板失电 / AINT 光纤不亮 / 报 PPCC LINK 或 DRIVE LOGIC PSU FAIL(依固件诊断) |
| 安装位置 | 传动 Control Box 内螺钉固定 / DIN 夹(依柜设计) |
| 工作温度 | -10 ~ +60℃(控制区,依柜环境) |
| 存储温度 | -40 ~ +85℃ |
| 注意 | ESD 敏感 + 高压电容残留电荷 — 断电放电 ≥5 min 并验电后再操作 |
| 生命周期 | Legacy / EOL(随 ACS800 平台),建议 Last-time-buy |
| 关联/替代 | BDPS-10x(旧版,不保证互换)、APS-DC(ACS880 新平台供电模块不互换) |
