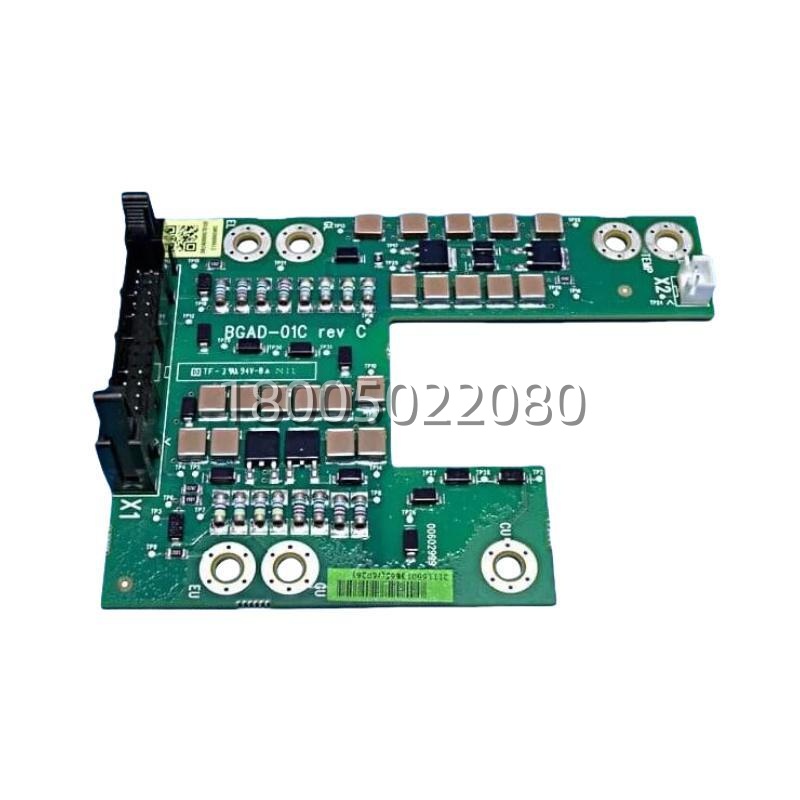

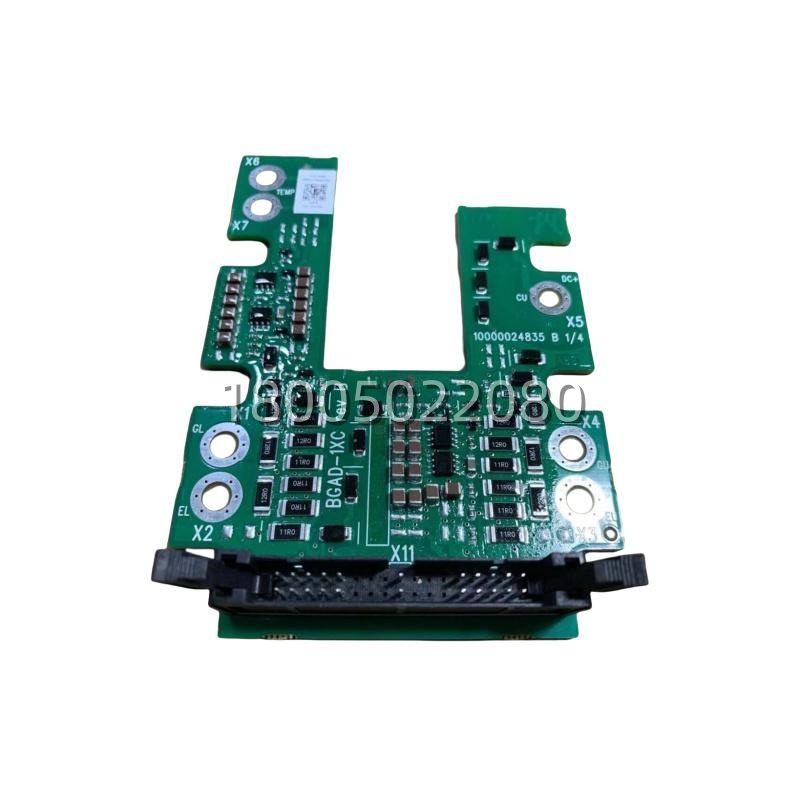

- 型号 (Model): BGAD-01C(完整包装含 IGBT 芯+集成栅极驱动板,兼容 ACS800-04/U1 R7/R8 逆变单元;部分目录记作 BGAD-01C 或配件号依批次)
- 品牌 (Brand): ABB Drives(ABB 传动部)
- 系列 (Series): ACS800 / ACS880 传动功率模块 — 集成驱动板 IGBT 模块 (IGBT Module with Driver)
- 核心功能 (Core Function): 安装于 ACS800-04/U1 或 ACS880 指定逆变单元,作为三相逆变桥核心功率开关,将直流母线电压逆变为变频三相输出驱动电机。
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型 (Type): IGBT 功率模块(含栅极驱动电路板,Plug-in Type)
- 关键规格 (Key Specs): IGBT 1700V / 400A(典型)|集成 DESAT+UVLO 驱动保护|光纤/扁平缆至 AINT/AIMC 控制板|强制风冷底板|配 NTC 温度检测接口
⚠️ 功率半导体属静电敏感件(ESD Sensitive),拆封即建议装机或防静电保管;部分渠道标”不退货(No Return)”,采购前确认保修条款及与旧版 BGAD-01B 互换性。
ACS800 柜报 F1003(过流)或 F1005(IGBT 故障)且排除电机电缆短路——十有八九是这块 BGAD-01C 寿终。它把 IGBT 管芯和驱动板做在一起,滑进 R7/R8 逆变单元导轨,拧几颗螺丝+插光纤/扁平缆就能换,不用单独焊 IGBT。
跟前面提过的 AGDR-72C 不同,BGAD-01C 多用于更大功率段或特定 ACS800 机型的逆变单元(部分 ACS880-04 对应功率段也认),驱动板版本 C 对 DESAT 门槛和 UVLO 逻辑有微调,换之前核对旧模块标签后缀(B/C/D),混用可能报驱动故障。拆新模块必须戴防静电腕带,IGBT 栅极对 ESD 极敏感。现场实测这类模块 MTBF >15 年,真正失效多因散热膏干涸致结温过高或直流侧短路吸入——大功率关键传动建议留 Buffer Stock。
| 参数 | 规格值 |
|---|---|
| 完整型号 | BGAD-01C(ABB 传动 IGBT + Driver Module,兼容 R7/R8 逆变单元;替代 BGAD-01B 需确认 AINT 控制板固件兼容) |
| 制造商 | ABB Drives / ABB Semiconductors(合作封装) |
| 产品类别 | 三相逆变 IGBT 功率模块(含集成栅极驱动板) |
| 适配传动 | ACS800-04、-U1(部分功率段 R7/R8 机架)、ACS880-04 指定功率段(具体以整机 BOM 为准) |
| IGBT 额定电压 (VCES) | 1700 V(典型,依晶圆批次) |
| IGBT 额定电流 (IC) | 400 A @ 25°C(连续工作依散热条件降额,应用级 ≈200-300A) |
| 内置驱动功能 | 栅极驱动放大、desaturation (DESAT) 保护、欠压锁定 (UVLO)、米勒钳位(依版本)、NTC 温度检测接口 |
| 接口形式 | 光纤或电接口(依驱动板版本),扁平电缆连至 AINT/AIMC 控制板 |
| 冷却方式 | 底板传导散热 + 柜内强制风冷(需涂导热硅脂,扭矩依手册) |
| 安装方式 | 滑入逆变单元导轨,机械固定 + 电气插接 |
| 配套件 | 通常随货含安装螺丝、导热垫片;散热硅脂需另备 |
| ESD 敏感度 | 极高 — HBM < 2kV,拆封须防静电腕带,禁止裸手触引脚 |
| 工作温度(壳温) | -25 ~ +80 °C(依 datasheet 降额曲线) |
| 存储温度 | -40 ~ +125 °C(防静电袋真空密封) |
| 认证 | CE / UL 部件认可(依整机认证) |
| 生命周期状态 | 随 处 Classic Phase → Limited 过渡;部分 ACS880 对应功率段仍可订;建议核对 ACS880 代换型号 |
| 备注 | BGAD-01B/01C/01D 驱动板固件/保护阈值不同,更换须与原机 AINT 控制板兼容并经上电自检 |
