产品核心摘要(Product Core Brief)

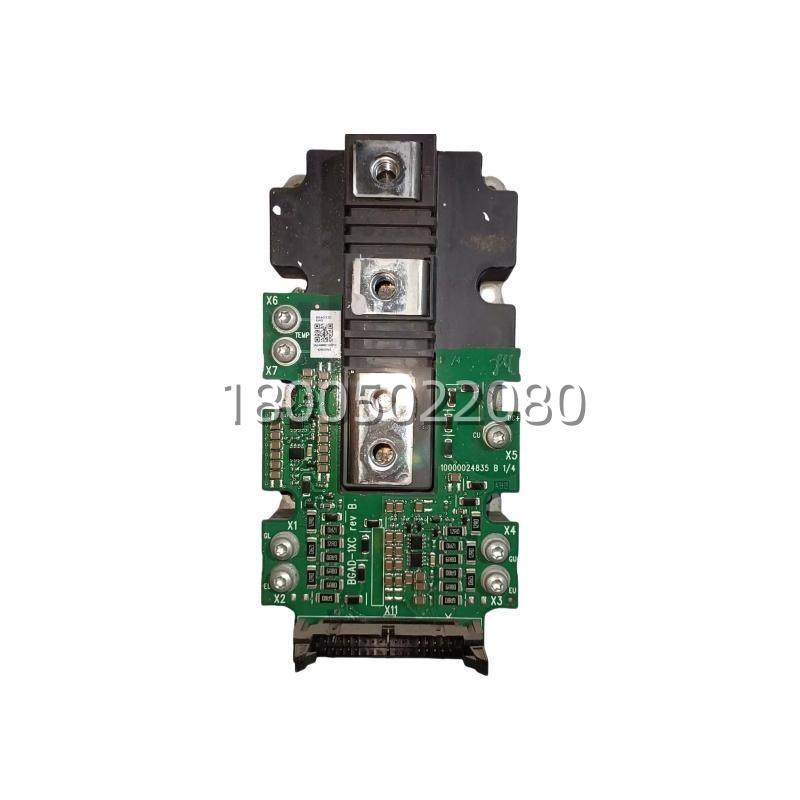

- 型号 (Model): BGAD-12(ABB 内部驱动板件号,用于 ACS600/ACS800 系列功率单元)
- 品牌 (Brand): ABB
- 系列 (Series): ACS600 / ACS800 — IGBT 栅极驱动板 (Gate Driver PCB for Inverter Module)
- 核心功能 (Core Function): 接收 AINT/AMC 控制板 PWM 信号经光耦隔离放大驱动 IGBT 门极,执行 VCE退饱和检测、死区互锁及故障反馈,防止桥臂直通及短路损坏。
- 产品类型 (Type): IGBT 栅极驱动板 / 门极驱动 PCB (Gate Driver Board / Inverter Driver PCB)
- 关键规格 (Key Specs):
- 隔离方式: 高压光耦/光纤隔离,控制信号↔DC Bus 高压侧 ≥2500 V AC
- 驱动电压: 典型开通 +15 V / 关断 -8 V~-10 V(依配用 IGBT 模块要求)
- 保护功能: VCE退饱和(Desaturation)检测、UVLO(欠压锁定)、米勒钳位(Miller Clamp)、硬件死区互锁
- 适配机型: ACS800-01/04/07 及 ACS600 对应功率柜(需核对功率段匹配版本——BGAD-12 不同于 AGDR-71C/81C)
⚠️ 属 ACS600/800 变频器内部组件,非独立外售标准品。全新原厂散件极少,多为 ABB 授权翻新(Reman)或拆机测试件。更换须静电防护并由持证人员操作,换前必须先排除 IGBT 本身短路。
产品深度介绍(Product Introduction)
ACS800 跳”IGBT Desat”但 IGBT 模块本身测试正常?别忽略 BGAD-12 这块驱动板——光耦 CTR 衰减、栅极推挽电阻热漂移都会让保护误触发或驱动能力不足。它插在 IGBT 功率模块侧,把 AINT 板来的低压 PWM 升压到 ±15 V 推门极,同时盯着 VCE,短路 2 μs 内封锁脉冲向主控报 Fault。
现场最怕只换 IGBT 不查驱动板版本匹配——BGAD-12 与 AGDR-71C/81C 引脚定义不同,混用必炸。拆机件要核验光耦传输比达标、栅极电阻无烧黑、插座针无氧化。对仍跑 ACS600/800 的装置属 A 类内部关键件,建议持整机 Buffer Stock(同型号 ACS800 功率柜/逆变单元)而非只囤散板,除非贵司有板级维修能力与版本对照表。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品标识 | BGAD-12 — ABB ACS600/ACS800 Inverter IGBT Gate Driver PCB |
| 适用变频器 | ABB -01 / -04 / -07 及 系列对应功率段(依版本标记匹配!) |
| 适配功率模块 | 配套 ABB 指定 IGBT 模块(1700V 系列如 FS450R17KE3 等,具体依柜型铭牌) |
| 信号输入 | TTL/CMOS 电平 PWM 经光纤或排线自 AINT/AMC 控制板引入 |
| 驱动输出 | 推挽输出至 IGBT Gate-Emitter,典型 +15 V 开通 / -8 V~-10 V 关断 |
| 隔离耐压 | ≥2500 V AC(逻辑侧↔功率侧),光耦或光纤隔离 |
| 保护功能 | VCE退饱和(Desaturation)检测、UVLO、Miller Clamp、硬件死区互锁 |
| 故障反馈 | 通过排线/光纤向控制板(AINT/AMC)上报 SC/Fault 及状态信号 |
| 开关频率支持 | 典型 2–8 kHz(依 参数组 21.11 设置,默认 4 kHz) |
| 工作温度 | -20 °C ~ +70 °C(板上环境温度,依柜内工况) |
| 存储温度 | -40 °C ~ +85 °C |
| 安装方式 | 螺钉固定于 IGBT 功率模块侧或独立插槽,排线/光纤连主控板 |
| 尺寸(约) | 依功率段 80×60 mm ~ 150×100 mm(非标 PCB,以实物为准) |
| 重量 | ≈0.05–0.12 kg |
| 生命周期 | 随 整机——进入 Classic/Limited 支持期,以 Remanufactured 或维修备件形式流通 |
