产品核心摘要(Product Core Brief)

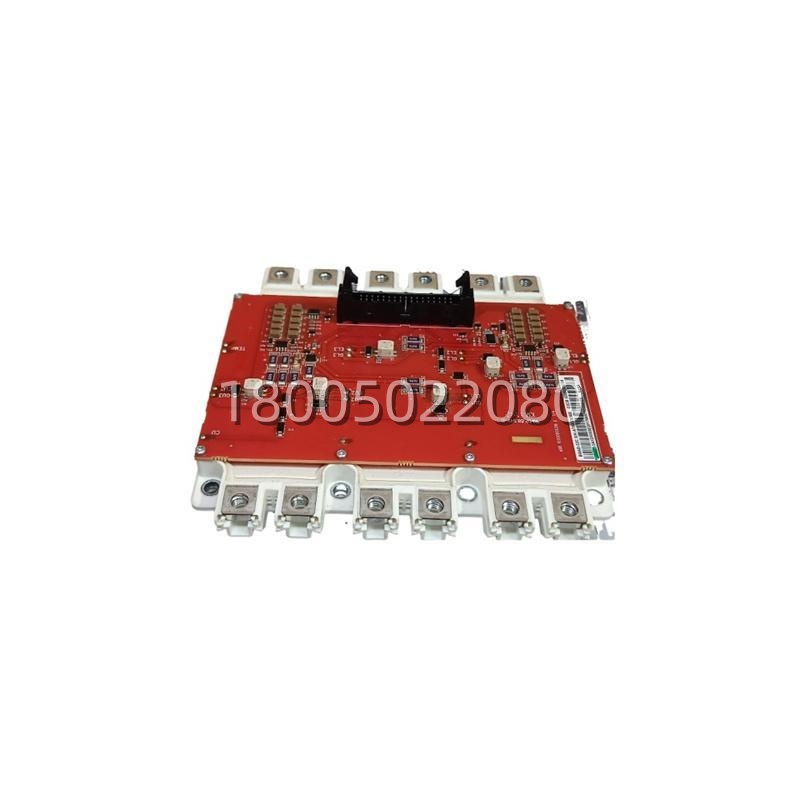

- 型号 (Model): BGAD-22C(配套参考 IGBT 模块 FS300R12KE4 / FS300R12KE3)
- 品牌 (Brand): ABB(用于 ABB 低压传动功率单元)
- 系列 (Series): ABB 变频器功率单元 — IGBT 门极驱动适配板(Gate Driver Adapter / Interface PCB)
- 核心功能 (Core Function): 安装于 ACS800/ACS880 功率栈,将传动控制单元 PWM 信号经隔离放大后驱动西门子 Eupec/Infineon FS300R12 系列 1700V IGBT 模块门极
- 成色: 全新原装 (New Surplus),非翻新(通常作为驱动板单独供应或与 IGBT 成套)
- 产品类型 (Type): IGBT 门极驱动接口/适配板(Driver Adapter PCB for Inverter Power Section)
- 关键规格 (Key Specs): 适配 Infineon FS300R12KE3/KE4(300A 1200V 六合一 IGBT)|光纤/PWM 输入隔离|Desat/Vce 保护|+15V/-8V 门极偏置
⚠️ BGAD 系列属 ABB 传动内部功率单元组件,EOL 随传动代次推进,FS300R12KE4 IGBT 模块亦逐步被新 1200V/1700V 平台替代,建议按装置服役年限评估 Last-time-buy(IGBT+驱动板成套)。
产品深度介绍(Product Introduction)
大功率传动柜(ACS800-104 / ACS880-104 等)IGBT 炸了顺带烧驱动板——BGAD-22C 就是那个夹在控制光纤与功率模块之间的”翻译官”,把 PWM 变成 IGBT 门极脉冲并盯着 Vce 别过 Desat。
这是 ABB 为非自产 IGBT(多用西门子 Eupec/Infineon FS300R12 六合一模块)设计的接口驱动适配板,装在功率单元逆变臂旁。接收来自 RDCU/控制适配板的光纤或 LVDS PWM 指令,经磁隔离推挽放大输出 +15V/-8V 门极驱动,板载 Desaturation 检测、米勒钳位和软关断保护。后缀 -22C 通常对应特定功率段(约 160-250kW @400V 或相当 690V 中小功率)及 IGBT 型号匹配(FS300R12KE4 优选)。现场遇过驱动板光耦老化致偶发”IGBT Desat Trip”,换板解决——比整套功率单元便宜太多。说白了,IGBT 是肌肉,BGAD 是神经,缺它传动直接报 F100x IGBT 故障锁机。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | BGAD-22C(ABB Drive Power Section Driver Adapter Board) |
| 适配 IGBT 模块 | Infineon / Eupec FS300R12KE3 / FS300R12KE4(六合一 1200V 300A,以原厂 BOM 为准) |
| 制造商 | ABB Drives / ABB Oy |
| 适用传动 | ACS800(部分 -04/-07/-104 柜机功率单元)、ACS880(早期 -04/-104 用类似 BGAD 变体) |
| 输入信号 | 光纤或 LVDS PWM 来自控制/适配板(依具体功率单元版本) |
| 门极输出 | +15 V / -8 V(典型,依板上 DC/DC 隔离电源) |
| 驱动能力 | 峰值 Ig 依推挽电路 ≈ ±2~4 A(足够驱动 300A IGBT 门极) |
| 保护功能 | Vce Desaturation 检测、软关断(Soft Turn-off)、米勒钳位(Miller Clamp)、UVLO |
| 隔离电压 | 控制信号↔功率侧 ≥ 2500 V AC(光耦/磁隔离) |
| 板供电源 | 由功率单元内隔离辅助电源提供(典型 ±15V / +24V 依版本) |
| 状态指示 | 板上 LED(OK / Fault / Pulse Active,依硬件版本) |
| 安装方式 | 功率单元内导轨或螺柱固定,排线/光纤接控制侧,门极线接 IGBT 端子 |
| 工作环境温度 | -25 ~ +70 °C(功率单元柜内风冷环境) |
| 存储温度 | -40 ~ +85 °C |
| 生命周期状态 | ⚠️ 随 ACS800 功率单元逐步 EOL;FS300R12KE4 也进入 LTBU 阶段 |
| 常见关联型号 | BGAD-11 / BGAD-21(不同功率段/IGBT 匹配);RDCU-02/03 控制板 |
