产品核心摘要（Product Core Brief）

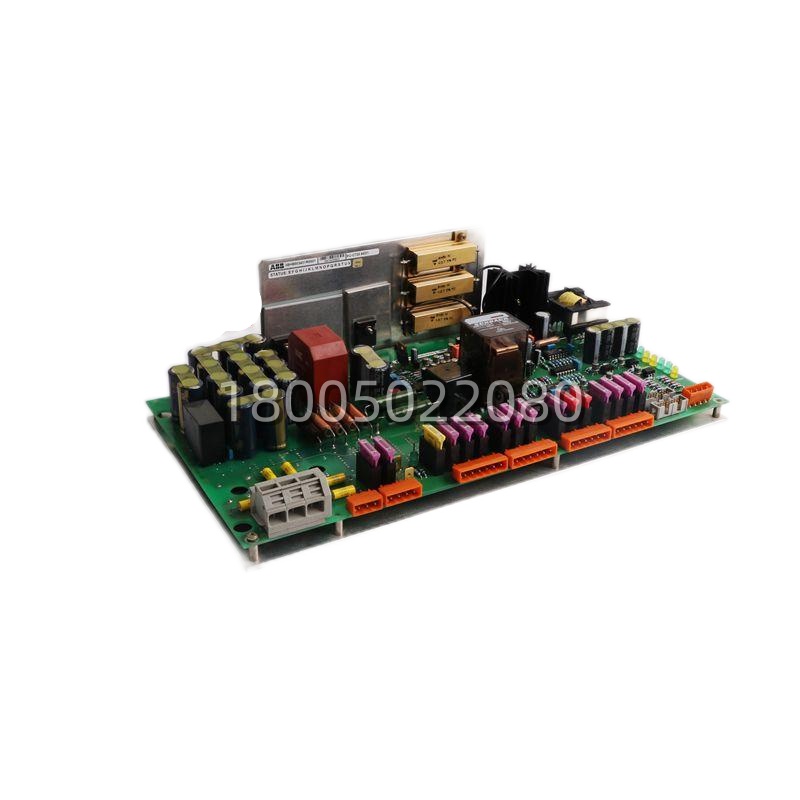

- 型号 (Model): C1900-0363 / C1900-0360A（ABB 传动内部控制板件号，常作为 AINT-02 / AINT-12 等控制单元的子板或早期独立控制 PCB）
- 品牌 (Brand): ABB
- 系列 (Series): ACS600 / ACS800 系列传动 — 控制单元内部 PCB (Control / Interface Board Component)
- 核心功能 (Core Function): 处理 PWM 脉冲分配、I/O 信号预处理及故障状态汇总，向 IGBT 驱动板(AGDR/BGAD 系列)发指令并回收 Desat/UVLO 反馈，是主控 AMC 与功率单元间的桥梁。
- 产品类型 (Type): 传动内部控制/接口印制板组件 (Drive Internal Control / Interface PCB)
- 关键规格 (Key Specs):
- 接口: 排线/扁平电缆连 AMC 主控板，多 pin 连驱动板(AGDR/BGAD)或光纤发/收
- 供电: +5 V / +24 V DC 由 AINT 母板或背板引入
- 保护逻辑: 硬件死区互锁、Fault Latch（与驱动板协同完成 IGBT 保护）
- 适配: ACS800-01/04/07 及 ACS600 对应功率柜（须核对 C1900-0363 与 0360A 版本是否成套或互换）
⚠️ 属 ACS600/800 内部组件，非独立外售品。全新原厂散件极罕见，多为授权翻新(Reman)或拆机测试件(Refurbished)。更换须静电防护并由持证人员操作，换前核对版本丝印完全一致。
产品深度介绍（Product Introduction）
ACS800 偶尔报莫名其妙的”Gate Driver Fault”但驱动板 AGDR/BGAD 测试正常？翻开 AINT 控制盒看看 C1900-0363 或配套 C1900-0360A——这块 PCB 负责把 AMC 的 PWM 分配到各驱动通道，同时汇总 Fault 信号做硬件锁存。光耦老化或 PCB 铜箔微裂纹都会造成间歇性通讯异常。
现场教训：只换驱动板不查这块控制子板，间歇性故障照旧。拆机件重点验排线插座无开裂、光耦标识清晰无烧灼色变、焊点无虚焊裂纹。对仍跑 ACS600/800 的装置属 A 类内部关键件——建议持整机 Buffer Stock（同型号 ACS800 控制柜/AINT 模块）而非只囤散 PCB（版本匹配风险高），或签 ABB Reman Exchange 锁定供应。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品标识 | C1900-0363 / C1900-0360A — ABB ACS600/ACS800 Drive Internal Control PCB |
| 适用变频器 | ABB ACS800-01 / -04 / -07 及 ACS600 系列对应功率段（配合 AINT-02 / AINT-12 使用） |
| 设备类型 | 内部控制/脉冲分配及 Fault 汇总 PCB（AINT 单元子板或独立控制板早期版本） |
| 信号输入 | PWM 指令 + 使能信号 来自 AMC 主控板（排线/总线） |
| 信号输出 | 多路驱动指令 → AGDR-x / BGAD-x 驱动板（排线或光纤收发） |
| Fault 处理 | 硬件 Latch 接收各驱动板 Desat/UVLO 信号 → 上报 AMC 封锁脉冲 |
| 死区控制 | 硬件互锁防同桥臂直通（与驱动板协同） |
| 供电电压 | +5 V DC / +24 V DC 由 AINT 母板或背板引入（典型 < 5 W） |
| 隔离方式 | 关键路径光耦或磁隔离（控制侧↔驱动侧） |
| 工作温度 | -20 °C ~ +70 °C（板级环境温度） |
| 存储温度 | -40 °C ~ +85 °C |
| 安装方式 | 螺钉固定于 AINT 金属屏蔽盒内或插槽式（依 AINT 版本） |
| 尺寸(约) | 100×80 mm ～ 150×120 mm（依版本，非标 PCB） |
| 重量 | ≈0.05–0.1 kg |
