产品核心摘要

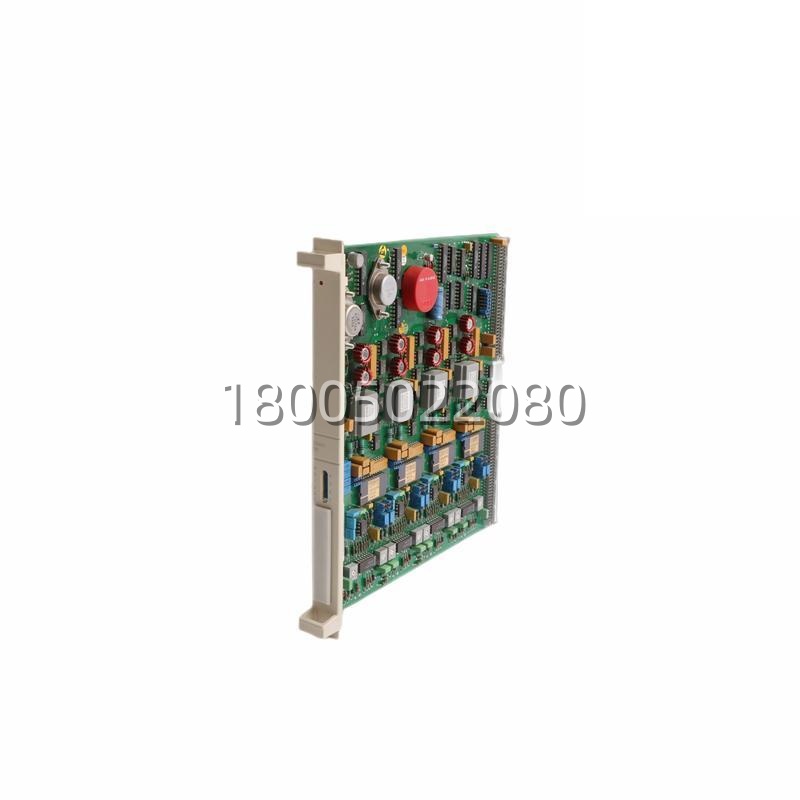

- 型号：DSAO110
- 完整订货号：57120001-AT（也见步进 57120001-AT/1）
- 品牌：ABB（瑞典；Advant OCS / Symphony Harmony / MP200 血统）
- 系列：S100 I/O 子架体系（Advant Controller / MasterPiece 200(1) / Harmony）
- 产品类型：模拟量输出板（Analog Output Board）——PCB板卡级，非独立前面板抽拉模块
- 核心功能：数模转换输出，驱动现场执行器（调节阀定位、VFD速度给定、比例阀等）via 标准模拟信号
- 关键规格速览：
- 4 路独立AO通道（不是8、不是16——网上膨胀数据一律视为污染）
- 输出：0–10 V / ±10 V（电压模式）· 0–20 mA / 4–20 mA（电流模式）
- 分辨率：12-bit DAC（部分资料标 12-bit 单极性 / 12+sign；”16-bit”是 reseller 通胀）
- 精度：±0.05 %FS ~ ±0.1 %FS（典型）
- 隔离：输出通道群 ↔ 系统背板侧 ~500 V AC 级（介电测试更高；非每通道独立光耦）
- 供电：背板 24 V DC（由机架电源分配）
- 安装：S100 I/O 子架插槽，面板螺钉固定——约 225 × 209.7 × 18 mm / ~0.595 kg
- ⚠️ 已停产 / Legacy — 纯续命备件市场
关键技术规格（务实版——只列能用来验货/核对的硬项）
| 项目 | 规格 / 说明 | 怎么核对（实物） |
|---|---|---|
| 标识（采购锚点） | DSAO110 · 57120001-AT（条码区 / 丝印） | 拍 PCB 角落丝印 + 条码标签——唯一仲裁 |
| 通道 | 4 路独立模拟输出（非 8、非 16） | 端子单元上对应 4 对输出端子（每路 + / – 或 V / 回流） |
| 输出信号 | 电压：0–10 V（可缩放到 1–5V / 2–10V 依组态） 电流：0–20 mA / 4–20mA（典型负载 ≤ 500–750 Ω） |
你们端子排标签会写 AO1+/AO1- … AO4+ / AO4- |
| 分辨率 | 12-bit DAC（4096 阶） | 阶梯约 1/4096 FS —— 对过程阀够用；别被 reseller 吹 “16bit 超平滑”多付钱 |
| 精度 | ±0.05 ~ ±0.1 % FS（典型，25℃基准） | 现场留裕量到 ±0.1% 做量程规划 |
| 负载能力 | 电流模式：≤ 500 Ω（有的手册标到 750 Ω，保守按 500） 电压模式：≥ 10 kΩ 负载阻抗 |
现场如果用 250Ω 分流环测电流 ≠ 负载能力——别混 |
| 隔离 | 输出（场侧）↔ 背板（系统侧）约 500 V AC 介电级隔离 | 不是每通道光耦隔离——是通道群对系统侧的屏障 |
| 供电 | 背板取 24 V DC（由机架 PSU 分配到槽位） | 上电面板灯不亮 → 先查机架电源和背板针接触 |
| 更新速率 | 过程控制节奏，新值刷新在 ms～数十 ms 级（不是高速更新轴控） | 调节阀/变频给定够用 |
| 安装形态 | S100 I/O 子架插槽，面板螺钉锁紧，导槽定位 尺寸约 225(W) × 209.7(D) × 18(H) mm |
量安装孔距/定位销方向比任何商城”36mm”表靠谱 |
| 工作温度 | -20 … +60 °C（柜内 IP20） | 装在热风直吹位 → 漂移变大 |
| 生命周期 | 停产 / Legacy | New Surplus 或 拆机测试件 |
