关键技术规格(可核验口径,不编)
| 参数 | 值 / 说明 | 置信 |
|---|---|---|
| 所属系统 | Advant Master — S100 I/O 系统 | ✅ 架构一致 |
| 通道数 | 8 AO(独立通道,非复用) | ✅ 站群交叉印证 + 型号命名 |
| 输出信号 | 0–10V / ±10V(电压模式)· 0–20mA / 4–20mA(电流模式) | ✅ 系内口径 |
| 分辨率 / DAC | 12 bits + sign(≈ 13 有效位)——SEO 页写 16bit 是套 S800 模板,DSAO120A 的 DAC 架构是 12+sign 级 | ⚠️ 同系 AI 给 12+sign,AO 同级合理;以你手册为准 |
| 精度(典型口径) | ≈ 0.1 % FS(25°C 标定条件口径)——站群交叉给 ±0.1%,可作为采购描述用,但验收以标定证书为准 | ⚠️ 典型值 |
| 电流输出负载能力 | ≤ 约 500–600 Ω(常见写法:负载 ≤ 500 Ω @ 24V 回路供电口径),超出会削顶 | ✅ 物理约束 |
| 电压输出负载 | > 10 kΩ(电压模式要求高阻抗负载,别直接并 LED/继电器线圈) | ✅ 设计规范 |
| 更新/刷新(典型) | 全 8 通道扫描/刷新 约 10 ms 级(取决于 RBUS 周期与站配置,不是 1 kHz——那个数字又是模板编的) | ⚠️ 量级合理 |
| 隔离 | 输出组与 RBUS/系统侧之间有隔离设计;8 通道通常为 1 组公共(不是每通道隔离) | ⚠️ 原手册确认 |
| 配接连接单元 | 常见配 DSTA 171(3BSE018311R1)——端子排/电缆引出就在这块 DSTA 上,DSAO120A 是”电子头” | ✅ web 1 交叉印证 |
| 安装形态 | S100 I/O 站的 连接单元结构(DSTA 卡在 DIN 导轨或机箱底框,AO 板插进连接单元上方的板位) | ✅ |
| 尺寸(深×高×宽) | ≈ 324 × 27 × 234 mm(约 324×234×27) | ✅ 多站一致 |
| 重量 | ≈ 0.37 kg | ✅ |
| 工作温度 | 0 … +60 °C(柜内 I/O 站环境) | ⚠️ 典型 |
| 供电 | 由 S100 I/O 站内部背板/连接单元供电(非外部 24V 端子直供模块本体) | ✅ |
| 状态 | 停产——ABB 走 Continued Support;市面以拆测良品/余货为主 | — |
产品深度介绍

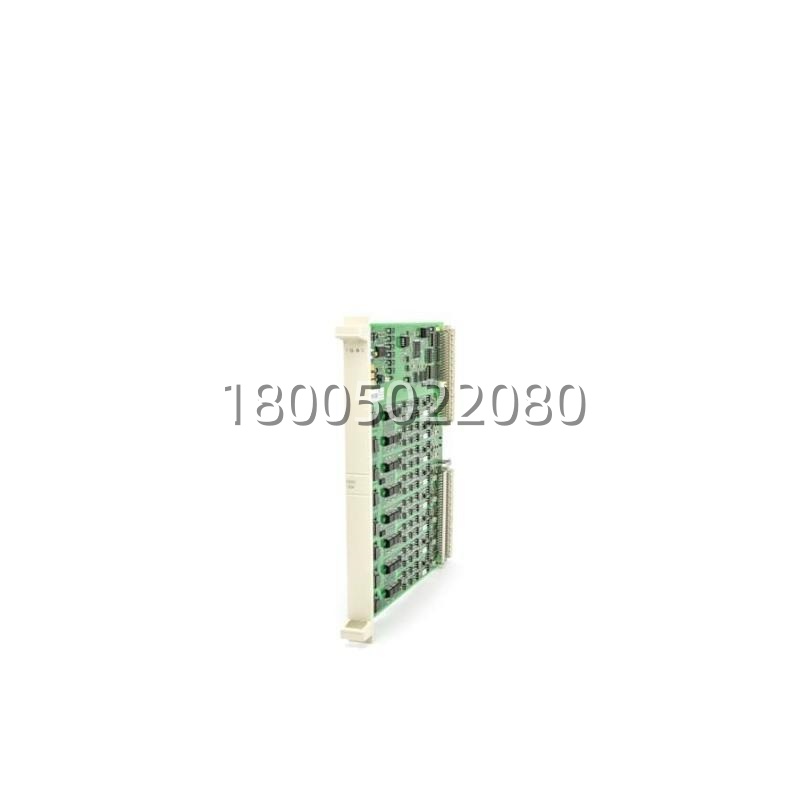

DSAO120A 在整个 S100 站里的角色一句话就能说清:控制器算好了”阀门要开到 37.2%”,这块板负责把这个数字变成一个真实的 3.72mA(或按比例变成 0–10V 里的某个电平),推到端子排上。
它跟刚才那块 DSAI130A 的区别也很直白:DSAI130A 管的是往里读(传感器→ADC,重点在共模抑制和噪声),DSAO120A 管的是往外推(DAC→执行器,重点在输出干净、负载驱动够、不走样)。
现场最容易踩的坑反而不是”精度差”,而是负载配错:
- 电流模式(4–20mA)时,回路里串的设备总电阻(电缆 + 隔离栅/安全栅 + 定位器线圈 + 端子排接触电阻)得 小于约 500 Ω,否则输出到高量程会”削顶”——调节阀越开越不线性,最后卡在 85% 上不去。很多人以为是板子坏了,其实是回路电阻超了供电裕量。
- 电压模式(0–10V)要求接收端 高阻抗(>10kΩ),你如果并了个指示灯或小继电器线圈当”顺带监视”,电压就被拉下来了,阀位给定偏小,工艺老是差一点。
另外——DSAO120A 不单独存在,它跟下方的 DSTA 连接单元(端子排侧) 是一对:板卡拔下来,DSTA 上的端子排不动;换完插回去,通道对位靠板上的导销/定位挡,别硬拍。
