产品深度介绍

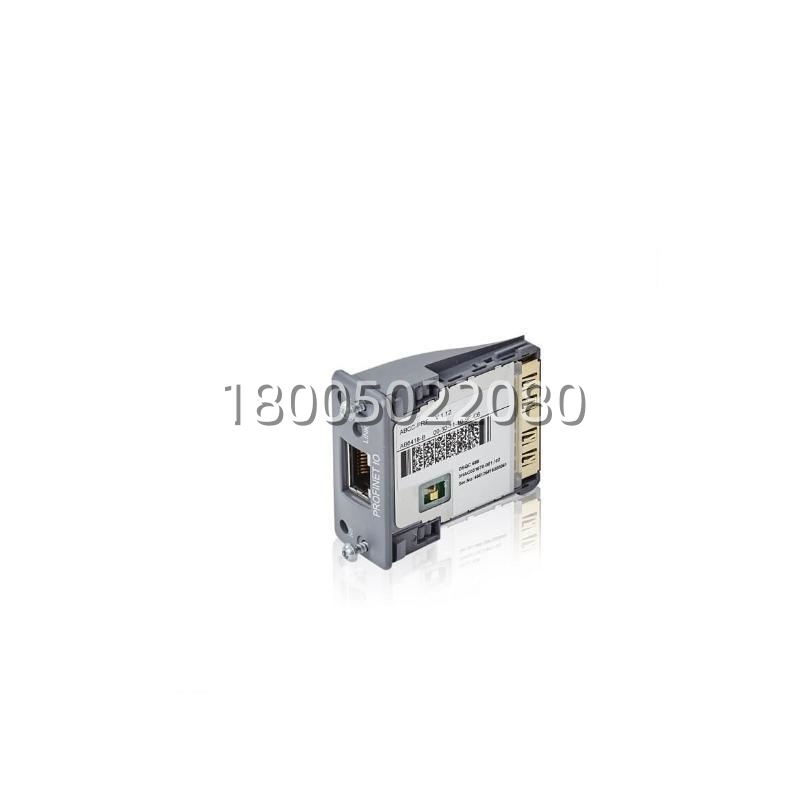

PLC 主站产线里机器人要做 Profinet 从站,IRC5 柜里原先挂的是 DSQC652(DeviceNet)或 DSQC1006(Profibus/EIP),碰到 S7-1500/1200 主导的线体就接不上——这时候 DSQC688 顶上。双 RJ45 口走 PN 线,RT 和 IRT 两种模式都吃,Conformance Class B 认证,100Mbps 全双工,机器人侧和 PLC 侧数据同步的抖动能压到 IRT 那个量级,焊装线那种压机-机器人-输送联动的节拍吃得住。
板子很小,54.5×50.5×22.3mm、25g,插 IRC5 柜里专门的通信槽位,24V DC 背板或邻近 I/O 电源取电,EMI 屏蔽按车间变频器/焊机那波噪声做的,水刀切割、汽车焊装、包装装配这些场景渠道里出活率高。和前面铺的 652、1006 形成协议分工:652 是 DeviceNet 从站挂外围阀岛传感器,1006 是跨 IRC5/OmniCore 的 DeviceNet+Profibus+EIP 复合,688 则专钉 Profinet——三条协议线互不冲突,一条产线里三块可以同时存在。
💡 换 688 前先在 RobotStudio 里把”Profinet Option”授权核对一下——IRC5 柜硬件插槽有了,软件选项没开的话 PN 栈起不来,屏上会报”Option not licensed”而不是硬件故障,容易被误判成板子挂了。
关键技术规格
| 参数项 | 指标 |
|---|---|
| 品牌 | ABB |
| 型号 | DSQC688 |
| 订货号 | 3HAC031670-001 |
| 产品类型 | Profinet 通信接口板 |
| 适配系统 | ABB IRC5 控制柜 |
| 通信协议 | Profinet IO v2.3(RT + IRT) |
| 物理接口 | 双 RJ45 Ethernet |
| 速率 | 100 Mbps 全双工 |
| 认证等级 | Profinet Conformance Class B |
| 兼容主站 | Siemens S7 系列等 Profinet PLC |
| 供电 | 24V DC(柜内标准) |
| 诊断 | SNMP 诊断支持 |
| 防护等级 | IP20(柜内) |
| 工作温度 | -20°C ~ +60°C(渠道标 -25~+60 亦有) |
| 尺寸 (L×W×H) | 54.5 × 50.5 × 22.3 mm |
| 重量 | 0.025 kg |
| 认证 | CE / UL |
