产品核心摘要

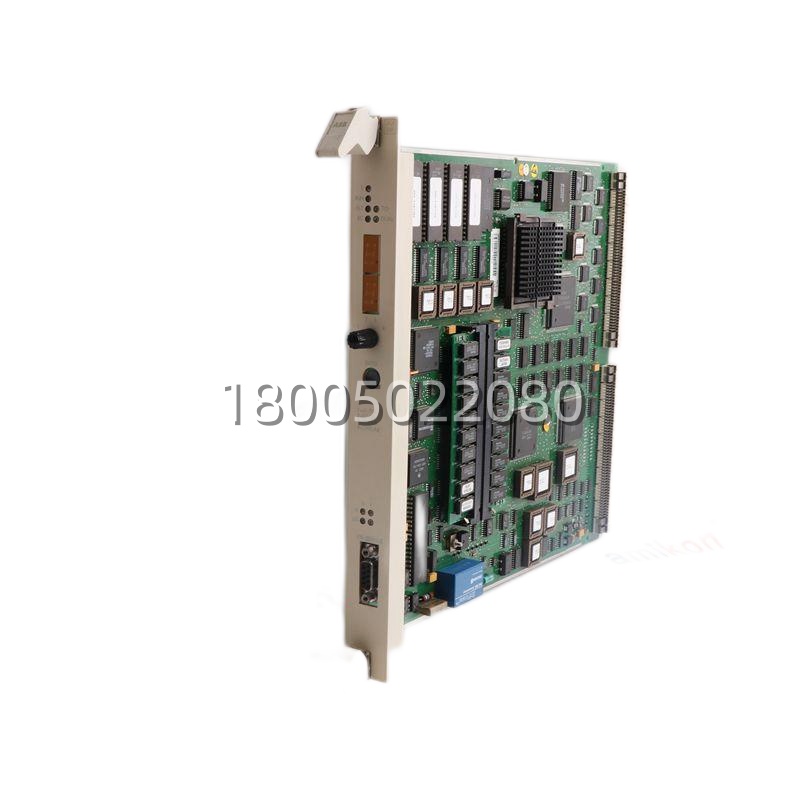

- 型号: ABB EI802F
- 订货号: 3BDH000016R1
- 品牌: ABB（马耳他 MT / 德国 DE）
- 系列: ABB Freelance 800F (AC800F) DCS / 以太网通信模块
- 核心功能: AC800F 控制器 AUI 以太网接口，10Base5 标准，配 PM802（8M）用，外接收发器连同轴/光纤，构建 DigiNet S 系统总线
- 产品类型: 以太网通信模块（AUI / 10Base5）
- 关键规格: AUI 15针 SUB-D 母头 | 10 Mbps | 32位 DMA | 带锂电池 3.6V ≥950mAh | 配 PM802（非 PM802F/PM803F）
- 软件要求: Freelance CBF（具体最低版本需核对，同系 EI813F 为 V7.1SP2a 起）
- ⚠️ 已停产，供应备件为主；AUI 接口需外接收发器（Transceiver）转介质，不直接插网线
⚠️ EI802F 带锂电池（3.6V ≥950mAh，备件号 SB808F 是 EI8**F 通用 RAM 后备电池），区别于 EI813F 无电池。同系三代对照：EI801F=10Base2 BNC / EI802F=AUI / EI803F=10BaseT+电池（均配 PM802）；EI811F/812F/813F 配 PM802F/PM803F 无电池。选型别串。
关键技术规格
| 项目 | 参数 | 来源 |
|---|---|---|
| 产品型号 | EI802F | |
| ABB 订货号 | 3BDH000016R1 | |
| 产品类别 | AC800F 以太网模块（AUI / 10Base5） | |
| 适用控制器 | PM802（8M），不配 PM802F/PM803F | |
| 接口 | AUI，15 针 SUB-D 母头（DIN） | |
| 标准 | IEEE 802.3，10Base5（粗缆以太网） | |
| 传输速率 | 10 Mbps，半/全双工 | |
| 数据总线 | 32 位，直接内存访问（DMA），CPU 开销 <4% | |
| AUI 接口供电 | 12V DC ±5%，典型 250 mA，纹波 ≤100 mV | |
| 功耗 | 1.4W ~ 4.6W（随通信报文量变化） | |
| 介质 | 取决于外接收发器（同轴/光纤），段长/节点数由收发器决定 | |
| 后备电池 | 锂电池 3.6V，≥950 mAh，欠压信号 ≤2.4V | |
| RAM 保持时间 | PM802F ≥1.5 年 / PM803F ≥20 天（EI802F 配 PM802 时以手册为准） | |
| 尺寸 / 重量 | 155×28×128 mm（H×W×D）/ 不带电池 150g、带电池 170g | |
| 指示 | LED 三色：绿=正常 / 橙=启动或配置中 / 红=故障 | |
| 配套电池备件 | SB808F（EI8**F 通用 RAM 后备电池） | |
| 生命周期状态 | 已停产，供应备件 | |
| 供货形态 | 渠道库存 / 测试翻新件 |
