产品核心摘要

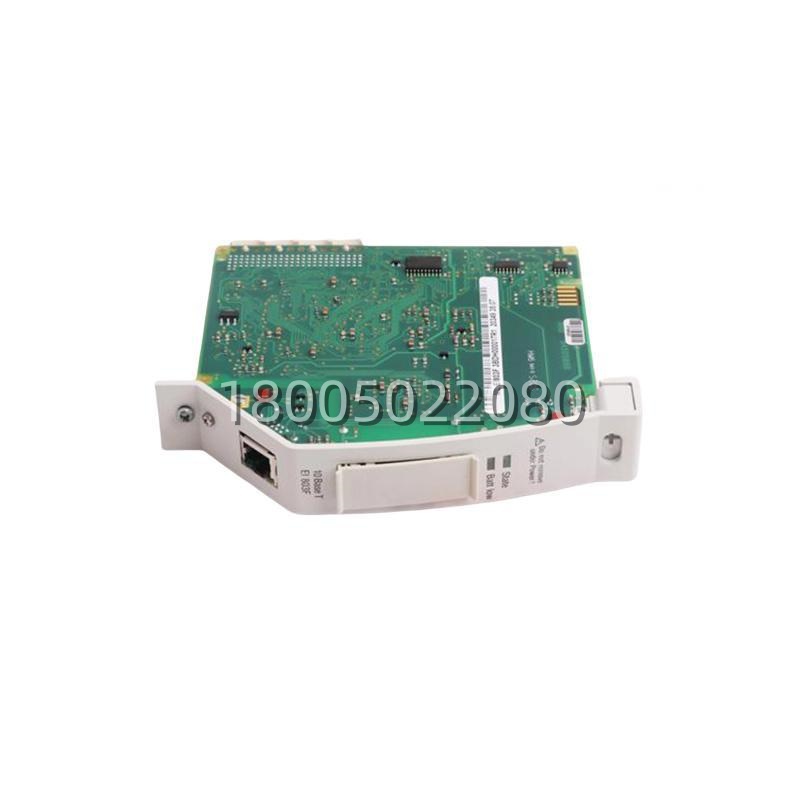

- 型号: ABB EI803F（订货号 3BDH000017R1，另有 R2 等硬件修订后缀）
- 品牌: ABB（瑞典/德国）
- 系列: Freelance 800F / AC800F — 以太网通信模块系列
- 核心功能: AC800F 控制器以太网接口，RJ45 直出 10Base-T，Cat3/4/超5 双绞线，100 m 段长
- 产品类型: 以太网通信模块（Ethernet Module, 10Base-T RJ45）
- 关键规格: 10 Mbps 半双工 | RJ45 屏蔽 | 1500 V AC 隔离 | 24 V 背板取电 | 1.2–1.5 W
⚠️ EI803F 原厂已停产，流通以库存余货/拆机件为主；EI8xxF 家族四兄弟（801/802/803/813）物理层不同，替换前必须核对原机架铭牌。
关键技术规格
| 参数项 | 指标 |
|---|---|
| 完整型号 | EI803F (3BDH000017R1)；同系 EI801F(BNC)/EI802F(AUI)/EI811F/EI812F/EI813F |
| 产品定位 | AC800F 控制器以太网接口模块（10Base-T RJ45 款） |
| 适配系统 | ABB Freelance 800F、AC800F 控制器机架（F1–F4 总线槽位） |
| 以太网标准 | IEEE 802.3，10Base-T |
| 传输速率 | 10 Mbps（半双工，不支持 100Base-TX） |
| 物理接口 | RJ45 屏蔽母座，面板双 LED（上黄=Link，下绿=Active） |
| 电缆要求 | STP 屏蔽双绞线，Cat 3 / 4 / 超5，每线段 max 100 m，每线段 2 接点 |
| 电气隔离 | 网络侧↔系统侧 1500 V AC galvanic 隔离 |
| 背板供电 | 3.3 V / 5 V ±3%（从 AC800F CPU 板背板取电） |
| 自身功耗 | max 1.5 W（标注 1.5W；标典型 1.2W） |
| 总线宽度 | 32-bit，DMA 直访主存 |
| RAM/时钟缓冲 | 配 SB808F 锂电池（3.6 V，≥700 mAh，PM803F 侧 ≥10 天，PM802F 侧 ≥1.5 年；不随模块附） |
| 状态指示 | 电源(绿/红/橙)+通信(黄/绿)+电池(橙/绿/红，见下文注) LED |
| 安装尺寸 | 155 × 28 × 128 mm（H×W×D），标准 AC800F 插槽宽度 |
| 净重 | ≈ 0.15 kg（不带电池）/ 0.17 kg（带电池） |
| 工作温度 | -25 ~ +60 ℃（）；PDF 标 0~50℃，以原厂手册为准 |
| 防护等级 | IP20（机柜内） |
| 热插拔 | 支持， 运行状态下可抽换（微动开关切至高阻+断电） |
产品核心摘要

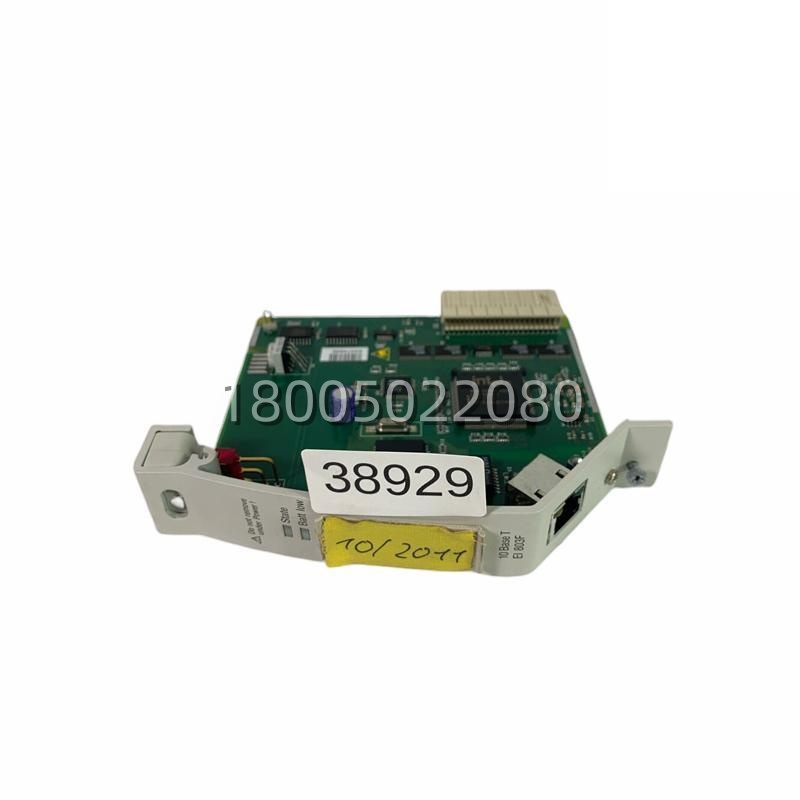

- 型号: EI803F
- 完整订货号: 3BDH000017R1（另有3BDH000017R0001变体）
- 品牌: ABB（瑞士）
- 系列: Freelance 过程控制系统
- 核心功能: 以太网通信 / 串行I/O总线扩展，连接控制器与远程设备
- 产品类型: 以太网通信模块 / 串行输入输出总线扩展模块
- 关键规格: 10BaseT RJ45接口 | 支持Modbus TCP | 24V DC背板供电 | 32位数据总线
- 成色: 全新原装（New Surplus），非翻新
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB（瑞士） |
| 完整型号 | EI803F（订货号：3BDH000017R1 / 3BDH000017R0001） |
| 产品类型 | 以太网通信模块 / 串行I/O总线扩展PLC模块 |
| 适配系统 | ABB / Freelance 过程控制系统 |
| 通信标准 | IEEE 802.3 10BaseT |
| 接口类型 | 1×（屏蔽双绞线） |
| 传输速率 | 10 Mbps（半双工/全双工） |
| 支持协议 | TCP/IP、UDP、Modbus TCP、PROFIBUS DP、PROFINET |
| 电源供电 | 24V DC（控制器背板供电） |
| 数据总线 | 32位，CPU开销 <4% |
| 内存配置 | 8MB RAM + 8MB Flash |
| 工作温度 | -20°C 至 +60°C（或-25°C至+70°C，渠道差异） |
| 安装方式 | 控制器插槽式（E1/E2槽）/ DIN导轨 |
| 重量 | 0.15–0.8kg（渠道数据差异大） |
| 产品状态 | ⚠️ 停产/存量备件，库存有限 |
产品深度介绍
ABB EI803F（3BDH000017R1） 是ABB Freelance 分布式控制系统中的以太网通信与总线扩展模块。它在系统里的定位有两种说法：一部分备件商把它归为10BaseT以太网通信模块，用于连接操作站、工程师站和上位机系统；另一部分把它描述为串行输入/输出总线扩展模块，用来扩展I/O点数、实现设备联动控制。两种定位都对——它既是个通信口，也能做总线扩展，看你在系统里怎么用。
产品核心价值在于低CPU负载和协议兼容性。用了32位数据总线和DMA直接内存访问技术，CPU开销控制在4%以下，不拖累控制器的核心任务。支持的协议覆盖面广，Modbus TCP、TCP/IP、PROFIBUS DP、PROFINET都能跑，现场设备、第三方PLC、SCADA系统都能接进来。模块支持热插拔，指示灯分三色——黄灯看网线通断、绿灯看通信活动、红灯一亮就是模块出问题了。
