关键技术规格

• 订货号: 3BDH000022R1
• ABB 型号名: EI 813F
• 产品描述: Ethernet Module 10BaseT (Twisted Pair)，for Freelance AC800F
• 通信标准: IEEE 802.3，10Base-T
• 传输速率: 10 Mbit/s
• 物理接口: 2 × RJ-45（支持网络冗余/分离）
• 适配 CPU: PM 802F / PM 803F（插 E1/E2 专用槽）
• 数据总线: 32-bit，DMA 直连主存，带宽 100 MB/s
• 预留内存: 8 MB 地址域访问 + 8 MB I/O 地址域
• 软件要求: Freelance V7.1SP2a 或更高（低于此版本无法识别）
• 电池电路: 内置电池电压监测，低电压橙色 LED 报警；配套 SB808F 电池（用于 EI8**F 模件），也可在单网模块配置下用 AM811F 电池模块插 E1/E2 另一槽提供高能量保持
• LED 指示: State（绿/橙/红）+ Battery（电池状态）+ 10BaseT Link（橙）+ 10BaseT Act（绿闪）
• 热插拔: ❌ E1/E2 槽不支持运行中插拔（F1~F4 现场总线槽也不支持，仅 S800 I/O 部分模块可热插）
• 工作电压: 24 V DC（背板供电，与 SA801F/SA811F 或 SD802F/SD812F 电源配套）
• 外形尺寸: 125 × 155 × 28 mm
• 净重: 0.15 kg
• 防护等级: IP20（柜内安装）
• 产地: Malta (MT) / Germany (DE)
• RoHS: Not RoHS Compliant（原厂标注）
• 关税编码: 85389091
• 同族参照: EI811F (10BASE2)、EI812F (AUI)；上一代 EI803F 亦为 10Base-T 但配老 PM（非 PM803F 主板）

产品深度介绍

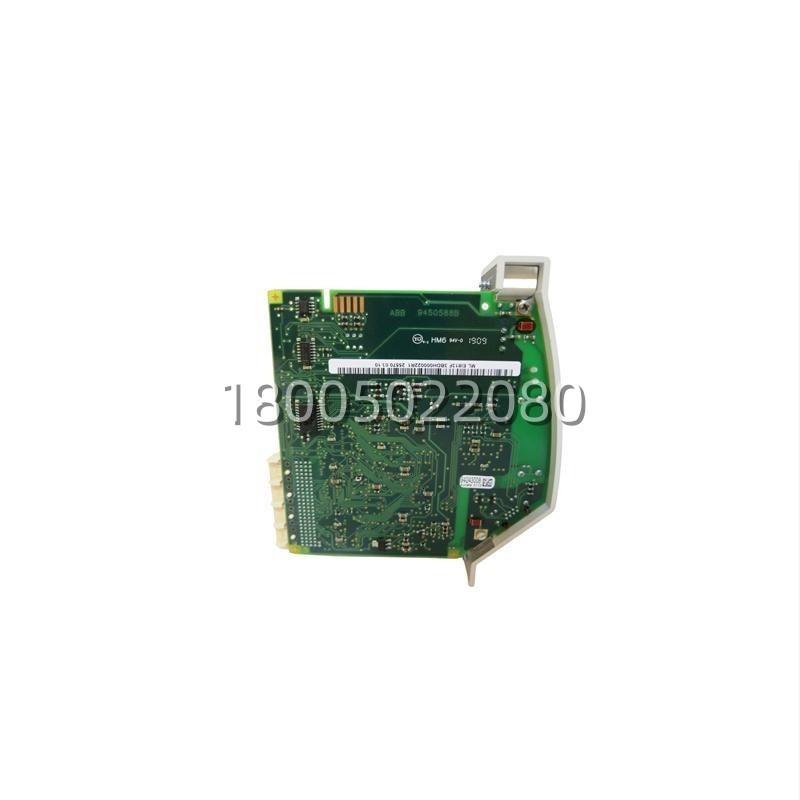

ABB EI813F (3BDH000022R1) 是 AC800F / Freelance 800F 控制器 E1/E2 槽专用的 10Base-T 以太网模块，角色是把 PM802F/PM803F 那颗 CPU 和系统总线（标准 Ethernet，DIN ISO 8802.3）之间搭一座桥。E1/E2 是 AC800F 机架上两个”特权槽”——走的 DMA 快速通道直连 CPU 主存，带宽能跑到 100 MB/s，跟 F1~F4 那四个现场总线槽（插 FI810F/820F/830F/840F）的通道是分开的。所以 EI813F 本身不跑控制逻辑，但控制器跟工程师站/操作员站/上层 SCADA 的那根以太网链路就靠它，瘫了整台 AC800F 脱网。

现场两个坑要先说：一是 E1/E2 槽不支持热插拔，AC800F 运行中点”拔 EI813F 换备件”等于重启控制器，计划停机窗口才能动；二是 软件版本有硬门槛——Freelance V7.1SP2a 以下认不出 EI813F，老装置如果还在跑 V6.x 或 V7.0，买回来插上也起不来，得先把 CBF/DigiVis 升上去。电池侧 EI813F 自带电池电路监测，低电压走橙色 LED 报警，配套 SB808F 是 EI8**F 族通用后备电池；如果柜里只插了一块 EI813F（非冗余），另一 E1/E2 槽可以塞 AM811F 电池模块专门给 16 MB 主存做高能量保持（PM803F 16MB 那档尤其需要）。

库存策略上 归 B 类：AC800F/Freelance 还在 ABB 主推窗口（不像 Advant OCS 那么紧），10Base-T 虽然速率老但 系统总线本来就是 10M 标准，不必强行追 100M——除非你在做 PM802F→PM803F 迁移，那以太网模块要从 EI803F 跟着换到 （同是 10Base-T，但 EI811F/812F/813F 是 PM803F 主板配套的这一档，DMA/电池电路有升级）。Min/Max 建议：单控制器 2 槽配 2 台 （冗余链路）的柜子，按 1:1 冷备锁；单机单 的非冗余柜，至少柜内备 1 台，因为 E1/E2 槽一瘫整控制器脱网，比 F 槽现场总线模块优先级高半档。
