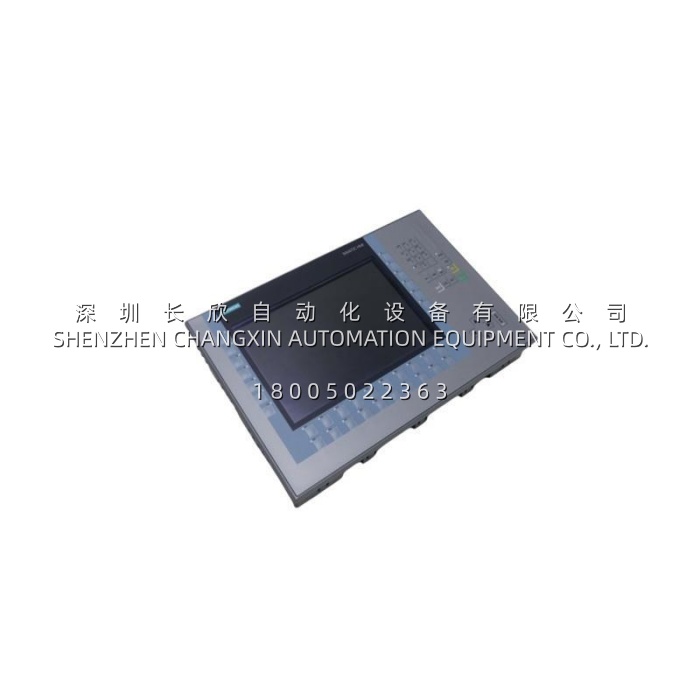

产品核心摘要
- 型号：6AV2124-1GC01-0AX0
- 品牌：Siemens（SIMATIC HMI）
- 系列：SIMATIC Comfort Panel（第二代）
- 核心功能：12″ 宽屏触控 HMI，对接 S7-1200/1500（PN 原生）/ S7-300/400（MPI/DP）
- 产品类型：Touch Panel（纯触控 Comfort）
- 关键规格：12″ TFT 1280×800 / PROFINET + MPI/DP / 24V DC / TIA Portal
- 成色：全新原装（New Surplus）/ 测试良品，可提供测试报告
关键技术规格
| 参数名 | 参数值 |
|---|---|
| 产品型号 | 6AV2124-1GC01-0AX0 |
| 制造商 | Siemens（SIMATIC HMI） |
| 产品类型 | TP 1200 Comfort（第二代 Comfort Panel） |
| 显示屏 | 12″ 宽屏 TFT 彩色，1280 × 800 px（16:10） |
| 触控类型 | 电阻式触摸屏（模拟量） |
| 接口 | 1 × PROFINET RJ45（部分批次 2×RJ45 带交换机，以手册为准）、1 × MPI/PROFIBUS DP 复用口、1 × USB 宿主、1 × USB 设备、SD 卡插槽 |
| 组态软件 | TIA Portal（WinCC Comfort），不支持 WinCC Flexible |
| 实时钟 | 支持，带后备 |
| 供电 | 24 V DC（19.2–28.8 V） |
| 功耗 | 约 14–18 W（依背光亮度） |
| 工作温度 | 0 ~ +50 ℃（运行），–20 ~ +60 ℃（存储） |
| 防护等级 | 前面 IP65，后面 IP20 |
| 安装方式 | 盘装（面板开孔），VESA 兼容 |
| 尺寸（W×H×D） | 约 332 × 249 × 56 mm（含接头，以 Siemens 手册为准） |
| 重量 | 约 1.7–2.0 kg |
产品深度介绍
6AV2124-1GC01-0AX0 是 Siemens 第二代 Comfort Panel 里 12″ 触控基本款，定位接 MP 277 12″ / MP 370 12″ 的班，但思路换了——MP 370 那代是 MPI/DP 为主 + WinCC Flexible 2008，TP 1200 Comfort 这代是 PROFINET 为主 + TIA Portal，MPI/DP 口保留是为了兼容 S7-300/400 老产线迁移，不是主力接口。12″ 宽屏 1280×800 比 MP 370 的 640×480 4:3 多了一倍像素，画面可以铺趋势+报警+配方+导航同屏，老项目迁过来第一感觉是”宽敞”。
接口铺法反映二代 Comfort 的定位：PROFINET RJ45 挂 S7-1200/1500 原生 PN，MPI/DP 复用口挂老 S7-300/400 的 MPI 或 DP 从站，USB 宿主插键鼠/条码枪，USB 设备连 PC 传项目，SD 卡插槽放项目备份和 OS 更新——这里要注意，二代 Comfort 换 SD 卡了，MP 370 的 CF 卡不通用，迁移时老 CF 里的项目得从 WinCC Flexible 2008 走迁移向导转到 TIA，再烧进 SD。
组态这条是 TP 1200 Comfort 和 MP 370 最大的分水岭：MP 370 只认 WinCC Flexible 2008，TP 1200 只认 TIA Portal（WinCC Comfort 授权），中间没有”打开就能烧”的平滑路径，老项目要迁得走 Flexible → TIA 迁移向导，变量、配方、脚本、Reports（打印机报表）、ActiveX 都要过一遍。Siemens 官方把这条路叫”MP 370 → TP 1200 Comfort 迁移路径”，机械开孔不兼容（MP 370 12″ 是 4:3 普屏开孔，TP 1200 是 16:10 宽屏开孔，尺寸和四角半径都不一样），所以”换屏”严格说是”换屏 + 重开孔 + 迁组态”三件事打包。
