关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6AV2124-0QC02-0AX0 |
| 制造商 | 西门子 (Siemens) |
| 产品系列 | SIMATIC HMI TP1500 Comfort 精智面板 |
| 显示屏规格 | TFT，模拟电阻式触摸 |
| 屏幕尺寸 | 15.4 英寸 |
| 显示分辨率 | 1280 × 800 像素 (WXGA) |
| 颜色数量 | 16,777,216 (1600万色) |
| 背光寿命 (MTBF @25°C) | 80,000 小时 |
| 背光调光 | 支持，0-100% 可调 |
| 组态存储器 | 24 MB |
| 处理器架构 | X86 |
| 供电电压 | DC 24 V (允许范围 19.2V ~ 28.8V) |
| 额定电流 | 1.5 A |
| 典型功耗 | 36 W |
| 工业以太网接口 | 2个 (集成交换机，支持MRP环网) |
| PROFIBUS/MPI接口 | 1个 (RS 422/485组合) |
| USB接口 | 2个 (USB 2.0) + 1个 Mini USB-B |
| SD卡插槽 | 2个 |
| 直接触摸按键 (S7输入) | 40个 |
| 前面板防护等级 | IP65 (NEMA Type 4/4x) |
| 背面防护等级 | IP20 |
| 运行温度 (垂直安装) | 0°C ~ 50°C (短时间可达55°C) |
| 存储/运输温度 | -20°C ~ 60°C |
| 运行湿度 | ≤90%，无凝结 |
| 操作系统 | Windows CE 6.0 |
| 组态软件 | WinCC Comfort V11 SP2 及以上 |
| 后继型号 | 6AV2124-0QC02-0AX1 (V14 SP1起)/ 0AX2 |
| 产品状态 | 已停产，仅备件 |
产品深度介绍

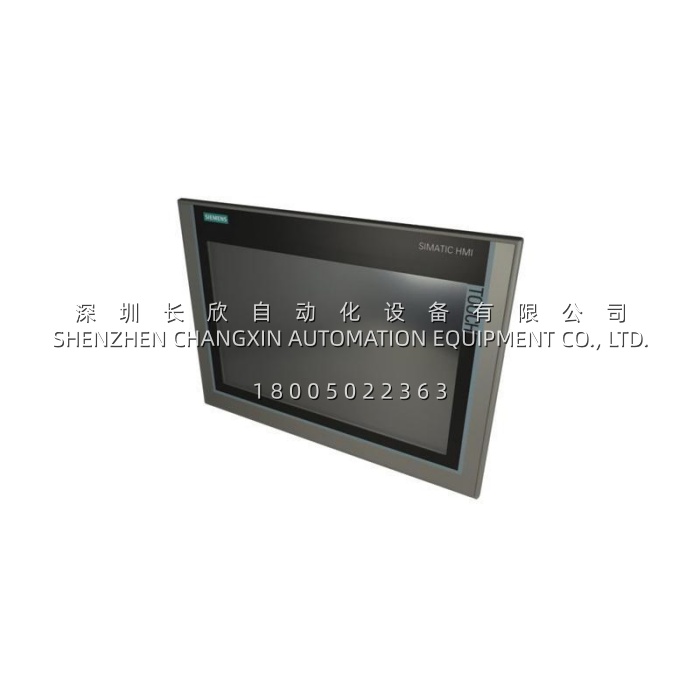

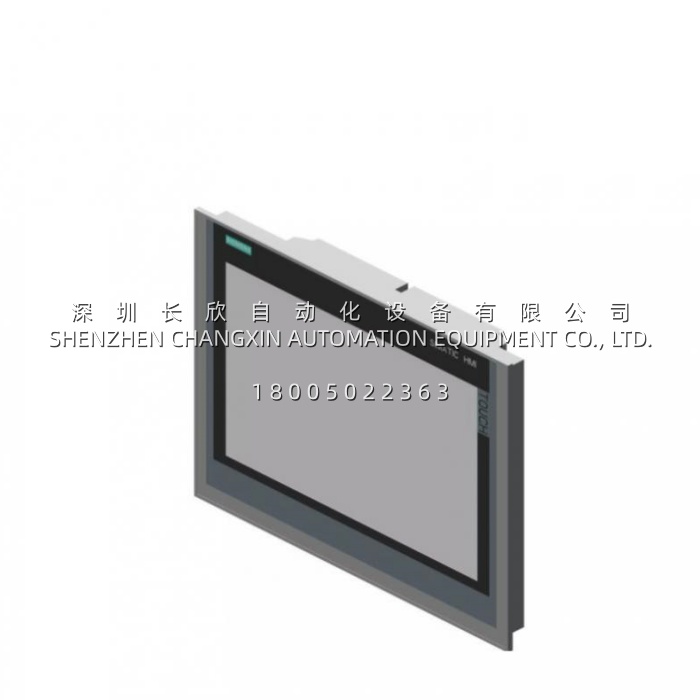

6AV2124-0QC02-0AX0 这块屏是西门子SIMATIC HMI Comfort（精智）系列里15寸级别的代表型号，官方叫TP1500 Comfort。翻译成大白话就是：一块带触摸的15.4寸工业显示器，给PLC当操作面板用的——操作工在车间里通过它看设备状态、改参数、确认报警，不用抱着笔记本电脑满车间跑。
它为什么在产线上吃得开？尺寸合理：15.4寸宽屏1280×800的分辨率，比老款4:3的MP370多出约30%的显示面积，能同时把趋势图、报警列表、操作按钮都摆在同一个画面里，操作工不用来回切屏。这个屏的接口配置也很到位——2个PROFINET口带集成交换机，支持MRP环网冗余；1个MPI/PROFIBUS-DP口，直连老S7-300/400的编程口；2个USB 2.0口；2个SD卡槽。40个直接触摸按键可以映射为S7的输入点，不用写PLC逻辑就能实现快速操作。
不过得讲清楚——这块板子已经正式停产了，官方给它打的标签是”备件”。西门子在2018年10月起就停了新订单的接收。如果你现在是要给新项目配屏，直接看后继型号 6AV2124-0QC02-0AX1（从WinCC Comfort V14 SP1起支持）或者 6AV2124-0QC02-0AX2（0AX1的升级版，2023年3月发布）。如果只是给老柜子换屏，0AX0的备件库存还能找得到，但注意0AX2的深度比0AX0薄了1.8mm（73.2mm vs 75mm），温度上限也从50°C降到了45°C，高温场景要留意散热。
