产品核心摘要
- 型号：6AV2124-0UC02-0AX0
- 品牌：Siemens（西门子 SIMATIC HMI）
- 系列：SIMATIC Comfort Panel（精智面板 V2）
- 核心功能：18.5″ 宽屏电容触控 HMI，S7-1200/1500/300/400 主控柜主站面板
- 产品类型：Touch Panel（TP，纯触无键）
- 关键规格：1366×768、24 MB、2×PN（交换）+ MPI/DP、IP65 前框
⚠️ 0AX0 自 2018/10/1 新货停供，备件阶续订；全 Comfort 15–22″ 于 2024/10/1 进 Phase-out，官方接替为 Unified MTP1900（6AV2128-3UB06），但开孔/深度/TIA 对象不兼容，Unified 不能作紧急替板。
🔧 关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 订货号 | 6AV2124-0UC02-0AX0 |

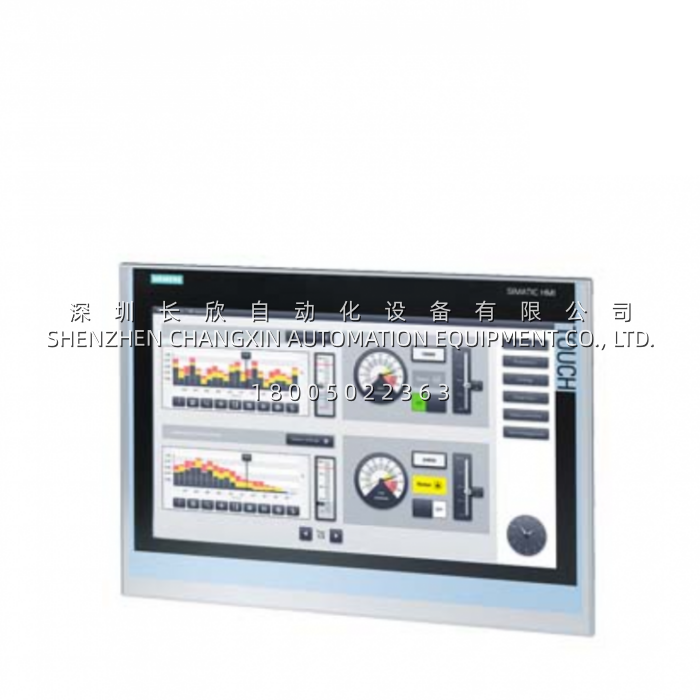

| 产品名称 | SIMATIC HMI TP1900 Comfort |
| 显示屏 | 18.5″ TFT 宽屏（16:9），型号标 TP1900 |
| 分辨率 | 1366 × 768 |
| 色彩 | 16.7 M 真彩 |
| 背光 | LED，MTBF 50,000 h @25°C，0–100% 可调 |
| 触摸屏 | 投射电容（PCAP），支持工业手套 |
| 处理器 | X86（1 GHz 级） |
| 用户内存 | 24 MB 组态内存 |
| 实时时钟缓冲 | 典型 6 周 |
| 接口 | 2×PROFINET RJ45（内置交换 2 口 + 独立口）、1×MPI/PROFIBUS DP（12 Mbps）、2×USB 2.0 Host、1×USB Mini B、2×SD 卡槽、1×RS422/485 |
| 协议 | PROFINET IO / IRT、PROFIBUS DP、MPI、TCP/IP、Modbus TCP、EtherNet/IP |
| 音频 | 扬声器 ✔ / 蜂鸣 ❌ |
| 供电 | 24 V DC（19.2–28.8 V），典型 1.3 A / 32 W |
| 防护 | 前框 IP65 / 后背 IP20，铝合金压铸前面板 |
| 安装 | 嵌入式，垂直/横置/竖置均可，最大倾角 35° |
| 工作温度 | 0 … +50 °C |
| 工程软件 | WinCC Comfort V11 SP2 起，0AX1 继任需 V14 SP1+ |
| 继任（同系小步） | 6AV2124-0UC02-0AX1（0AX0 → AX1，V14 SP1+） |
| 继任（跨代） | 6AV2128-3UB06-0AX1（Unified Comfort MTP1900） |
| 生命周期 | 0AX0：新货 blocked（2018/10/1），备件阶；全 Comfort 系 2024/10/1 Phase-out |
