产品核心摘要

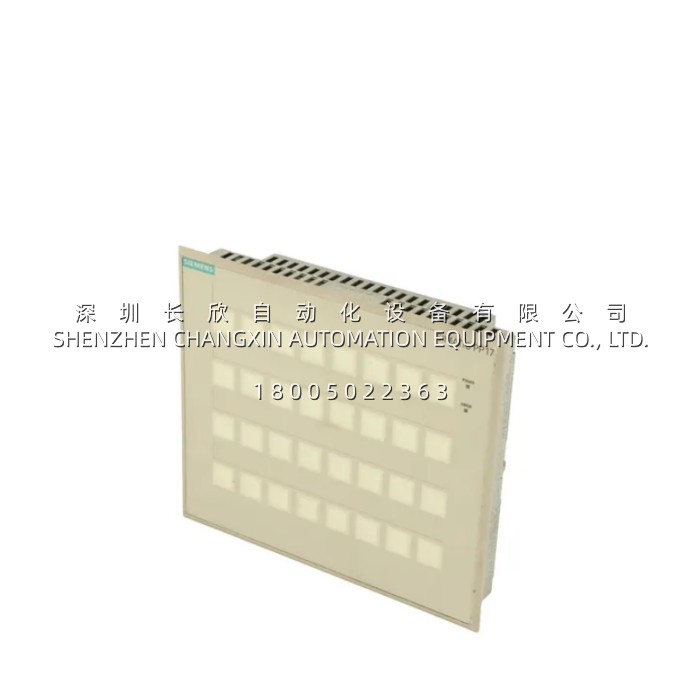

- 型号: 6AV3688-3ED13-0AX0
- 品牌: Siemens（西门子）
- 系列: SIMATIC PP17-II（Push Button Panel 17 II）
- 核心功能: 通过实体按键和LED指示灯实现设备的手动操作与状态反馈
- 产品类型: 按钮操作面板 / 按键面板（Key Panel）
- 关键规格: 32个带LED短行程按键 / 16路DI + 16路DO / PROFIBUS-DP/MPI通讯
- 成色: 已停产多年，市面流通为翻新测试件或全新库存（NOS）
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6AV3688-3ED13-0AX0 |
| 制造商 | Siemens |
| 产品类型 | PP17-II 按钮面板 |
| 按键数量 | 32个短行程按键 |
| LED指示灯 | 32个表面LED（红/黄/绿三色） |
| 数字量输入 | 16路（24V DC） |
| 数字量输出 | 16路（24V DC，每组4路，每路最大100mA） |
| 输出总功率 | 12W |
| 通讯接口 | PROFIBUS-DP / MPI（最高12 Mbit/s） |
| 供电电压 | DC 18V ～ 30V（额定24V） |
| 典型功耗 | 10W |
| 防护等级（前面板） | IP65 |
| 防护等级（后部） | IP20 |
| 工作温度（垂直安装） | 0 °C ～ +55 °C |
| 存储/运输温度 | -20 °C ～ +70 °C |
| 安装方式 | 面板开孔安装（开孔尺寸 226×190mm，深度53mm） |
| 外壳尺寸（宽×高） | 240mm × 204mm |
| 重量 | 约1.13 kg |
| 认证 | CE, FM Class I Div. 2, UL, CSA |
产品深度介绍
有没有遇到这种情况——操作工戴着手套戳触摸屏半天没反应，冬天在户外设备前还得把手套脱了才能操作？6AV3688-3ED13-0AX0 就是为这种场景准备的。它属于西门子SIMATIC PP17-II系列按钮面板，核心设计思路很简单：32个带灯的实体按键，配上16路输入和16路输出端子，直接挂在PROFIBUS-DP或MPI网络上当一个远程I/O站点用。你按下一个键，对应的DI点位信号就传到PLC；PLC要提示什么状态，通过DO点位控制按键上的LED亮灭。
这东西跟之前介绍的KP1200精智面板不一样——PP17-II没有屏幕，它纯粹是按键+指示灯的组合，用膜按键代替机械开关，按键寿命标称150万次。现场常见的用法是：面板装在操作台上，每个键对应一台设备或一个工序动作，操作工按下去就知道发令了，灯亮不亮一眼就能确认反馈。化工、水处理、物料输送这些需要频繁手动干预的场合，一块PP17-II面板比触摸屏来得更直接、更可靠——毕竟物理按键按下去就是按下去，没有触摸屏那种“到底点没点上”的模糊感。
