产品核心摘要

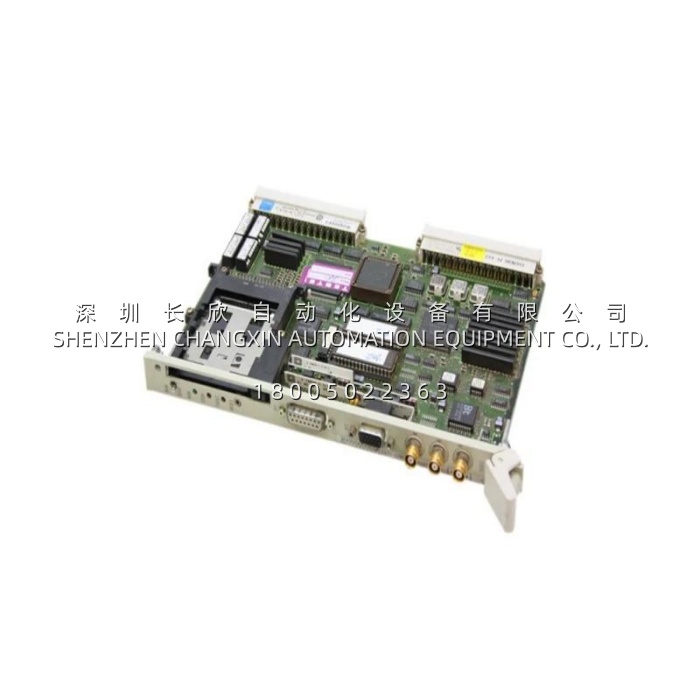

- 型号: 6AV4012-0AA10-0AB0
- 品牌: Siemens（西门子）
- 系列: SIMATIC S5 / CP 528 视频处理器
- 核心功能: 模拟 RGB 视频输出卡，供 PG740/760 或 OP15/17/25/35 视频控制
- 产品类型: Video/Graphics Processor（模拟量版，兄弟款 0AA20 为数字版）
- 关键规格: 模拟 RGB 最大 640×480｜行频 ~15.6 kHz｜15 针 D-Sub 非标 VGA
- 成色: 市场仅拆机/备件级流通（Discontinued，无 pin-to-pin 替代）
关键技术规格
| 参数项 | 数值 |
|---|---|
| 产品标识 | CP 528A Video/Graphics Processor（Analog） |
| 配套主机 | PG740 / PG760 编程器；OP15 / OP17 / OP25 / OP35 操作面板 |
| 视频输出类型 | 模拟 RGB / RGsB（分离同步） |
| 输出接口 | 15 针 D-Sub 母头（非标准 VGA 引脚） |
| 最大分辨率 | 640 × 480 |
| 行频（H-sync） | ~15.6 kHz（因模式而异） |
| 场频（V-sync） | 典型 60 Hz |
| RGB 信号电平 | 0.7 V p-p，75 Ω 匹配 |
| 同步信号 | TTL（0~5 V），行/场分离（pin7/pin8） |
| 键盘供电 | +5 V（max 100 mA，pin9） |
| 接口复用 | 15 针同时传视频 + 键盘信号 |
| 尺寸（长×宽×厚） | 241 × 182 × 53 mm |
| 重量 | 0.65 kg |
| 防护 | IP20 |
| 工作温度 | 0 ~ +40 ℃ |
| 湿度 | ≤80% |
| 状态 | Discontinued，无原厂替代 |
