产品核心摘要
- 型号 (Model)：6ES7322-1BL00-0AA0（SM322）
- 品牌 (Brand)：西门子 (Siemens)
- 系列 (Series)：SIMATIC S7-300 — 数字量输出模块 SM322
- 核心功能 (Core Function)：将 PLC 内部逻辑信号转换为 24V DC 驱动信号，控制电磁阀、接触器、指示灯等现场设备
- 产品类型 (Type)：数字输出模块 (Digital Output Module)
- 关键规格 (Key Specs)：32 路数字输出；24V DC 0.5A/通道；总电流 4A/组（16A/模块）；40针前连接器
- 成色：全新原装，非翻新
- ⚠️ 注意：该模块无诊断功能，CPU STOP 时输出默认复位为 FALSE（0 状态）；若需要在 CPU 停止时保持输出状态，请选用 6ES7322-8BF00 等支持替代值输出的型号
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 6ES7322-1BL00-0AA0 (SM322) |
| 制造商 | 西门子 Siemens AG |
| 产品系列 | SIMATIC S7-300 / ET200M |
| 数字输出通道数 | 32 路 |
| 额定输出电压 | 24V DC（允许范围 20.4–28.8V） |
| 每通道额定输出电流 | 0.5A（0–60°C 范围均可输出 0.6A） |
| 每组总电流（水平安装） | ≤40°C: 4A；≤60°C: 3A |
| 模块总电流 | 16A（所有通道总和上限） |
| 短路保护 | 电子式，响应阈值约 1A |
| 输出延迟（阻性负载） | 0→1: 最大 100µs；1→0: 最大 500µs |
| 隔离方式 | 光电耦合，通道与背板总线之间隔离 |
| 负载电压空载电流 | 最大 160mA（来自 L+） |
| 背板总线 5V 消耗 | 最大 110mA |
| 功率损耗 | 典型值 6.6W |
| 电缆长度 | 屏蔽 1000m / 非屏蔽 600m |
| 前连接器 | 40 针（需单独采购） |
| 安装方式 | S7-300 导轨安装，宽度 40mm |
| 重量 | ≈260–309g |
| 认证 | CE, UL, ATEX, IECEx, 船级社认证 |
产品深度介绍

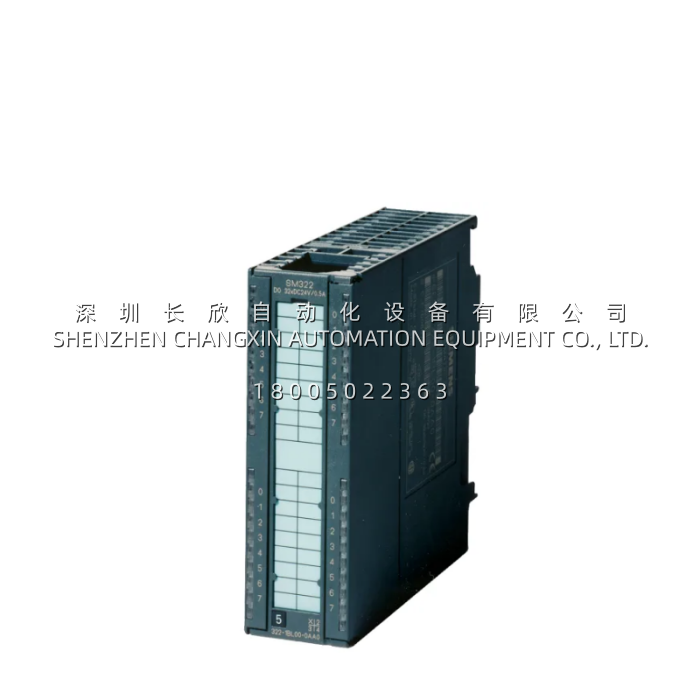

6ES7322-1BL00-0AA0 是西门子 SIMATIC S7-300 系列里通道数最多的一款标准数字输出模块——SM322 系列中 32 路输出的型号。在 S7-300 控制系统的机架上，这块模块负责把 CPU 算完的逻辑结果变成真实的“推出去”的信号：一路输出对应一个 24V 直流负载的通断控制，典型应用就是驱动继电器线圈、接触器、电磁阀、指示灯这些现场设备。
这块模块的通道配置是 32 路，全部在 24V DC 电压等级下工作，每通道额定电流 0.5A，水平和竖直安装的降额要求不同——平躺安装且环境温度不超过 40°C 时每 8 个输出一组最大 4A，模块总电流 16A；如果竖直安装或环境温度偏高，需要适当降低负载。它的输出延迟很短，阻性负载下从 0 到 1 的开启延迟只有 100µs，关断延迟 500µs，这个响应速度对于普通的开关量控制来说是足够的。
说一个现场常见的坑：这块模块不带诊断功能，也没有“CPU 停止时输出预设值”的选项。它的默认行为是 CPU 一停，所有输出通道自动复位到 FALSE（0 状态）。如果你控制的设备需要在 PLC 停止时继续保持某个状态（比如安全相关的保持回路），这块模块就不适合，得改用 6ES7322-8BF00 或 6ES7322-8BH00 这类支持替代值输出并且带诊断的型号。
