关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 6ES7390-0AA00-0AA0 |
| 制造商 | Siemens（德国） |
| 产品类别 | SIMATIC S7-300 背板总线连接器 |
| 材质 | PC-GF20（玻纤增强聚碳酸酯） |
| 外观 | 黑色 U 形弹簧触点结构 |
| 连接方式 | 两侧模块背板插针机械啮合 |
| 兼容模块 | 全系 SIMATIC S7-300 模块 |
| 具体兼容 | CPU 312/313/314/315/317/318；SM321/322/331/332；CP340/341；FM 功能模块 |
| 生命周期状态 | 产品取消（PM400） |
| 包装尺寸 | 7.3 × 6.5 × 2.4 cm（长×宽×高） |
| 净重 | 0.013 kg |
| 原产国 | 德国 |
| 出口管制 | ECCN N / AL N |
| RoHS | 含铅 >0.1% w/w（CAS 7439-92-1，SCIP 注册） |
| 产品组 | ST73 / 组代码 R132 |
| 标准交付时间（原厂） | 1 天（取消前数据，现已转为备件流通） |
📌 该型号为 S7-300 机架内部背板连接器，不是 PROFIBUS 网络总线连接器（如 6ES7972-0BA 系列），两者不可混淆。
产品深度介绍

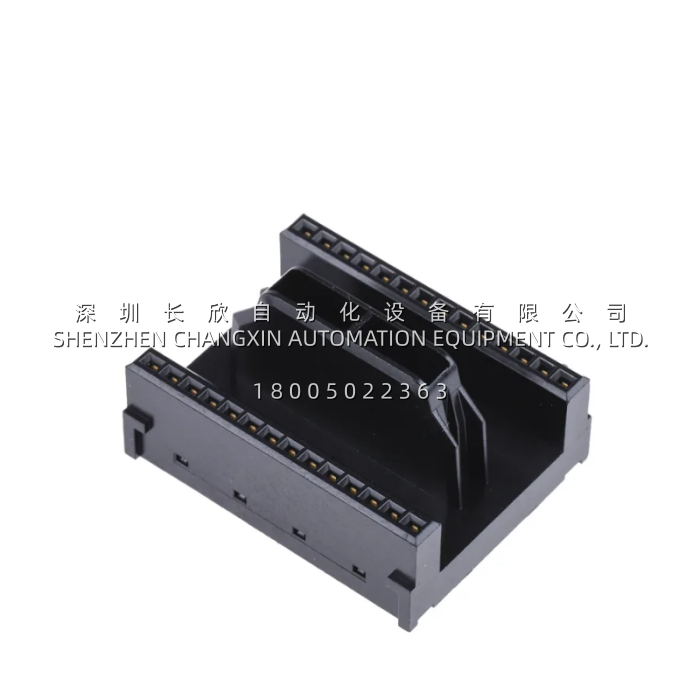

S7-300 机架上那块黑色的、卡在两个模块之间的 U 形小塑料件，就是 6ES7390-0AA00-0AA0。它不起眼，却是整个 S7-300 机架背板总线连通的关键——没有它，相邻两个模块之间就没有物理通路，CPU 找不到 SM 模块，ET200 扩展也与主机失联 。
从硬件底子看，6ES7390-0AA00-0AA0 的结构非常简单：PC-GF20 玻纤增强聚碳酸酯外壳，内部是 U 形弹簧触点，两侧各有一排与 S7-300 模块背板插针匹配的簧片。安装时把它卡在相邻两个模块的背板连接器之间，随着模块被推入 35 mm DIN 导轨，U 形触点同时压接两侧插针，形成稳定的电气连接 。整件净重只有 0.013 kg，包装尺寸 7.3 × 6.5 × 2.4 cm ，小到可以一把抓十几个。但它兼容的范围一点都不小——CPU 312/313/314/315/317/318 全系列、数字量 SM321/322、模拟量 SM331/332、通信处理器 CP340/341、功能模块 FM 全都依赖这款连接器做背板总线串联 。
对维护工程师来说，6ES7390-0AA00-0AA0 最现实的身份是 S7-300 机架的”隐性关键备件”。它的故障模式不像电源或 CPU 那样戏剧化——更多是多年反复插拔后弹簧触点疲劳、塑料卡扣断裂、或者导轨上模块调整位置时丢失。一旦背板总线接触不良，现象往往是”CPU 报错 SF/BF、某个 SM 模块离线、ET200 远程站通信中断”，排查起来极其耗时 。原厂已将 6ES7390-0AA00-0AA0 列入”产品取消”生命周期 ，原厂渠道不再常规供货，市场上流通的主要是全新原装余量件。对于仍运行着 S7-300 的存量系统——国内大量 2000 年代投运的产线、泵站、楼宇、小型过程控制柜——按机架数量 1:1 备货几个 6ES7390-0AA00-0AA0 是性价比极高的保产策略，单价相对整机微乎其微，却能避免一次”找不到故障点”的漫长停机。
