关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6ES7235-0KD22-0XA8 |
| 制造商 | 西门子 (SIEMENS) |
| 产品家族 | SIMATIC S7-200 CN — EM 235 |
| 适用CPU | S7-22X 系列（CPU221除外的S7-200 CPU） |
| 模拟量输入通道 | 4 路差分输入（电压/电流） |
| 模拟量输出通道 | 1 路（电压/电流） |
| 输入信号范围(电压) | 单极性: 0-10V, 0-5V, 0-1V, 0-500mV, 0-100mV, 0-50mV；双极性: ±10V, ±5V, ±2.5V, ±1V, ±500mV, ±250mV, ±100mV, ±50mV, ±25mV |
| 输入信号范围(电流) | 0-20mA |
| 输出信号范围 | ±10V（电压）/ 0-20mA（电流） |
| 输入分辨率 | 12位 A/D 转换器（量程不同，分辨率不同，最低12.5μV） |
| 输出分辨率 | 11位（电流）/ 12位（电压） |
| 数据字格式 | 单极性: 0~32000；双极性: -32000~+32000 |
| 输入阻抗 | ≥10MΩ（电压输入） |
| 转换时间 | ＜250μs |
| 隔离（现场与逻辑） | 无 |
| 功耗(从总线) | 30mA（+5V DC）/ 60mA（从L+） |
| 工作温度 | 0°C 至 55°C（典型工业范围） |
| 尺寸(W x H x D) | 71.2 x 80 x 62 mm |
| 净重 | 约 0.171 kg |
| 安装方式 | S7-200 总线扩展连接器（侧挂式） |
| 产品生命周期 | PM410: 停产，仅限备件（停产日期: 2021.10.01） |
| 原产地 | 中国 |
| 合规性 | CE (仅限CN产品) |
产品深度介绍

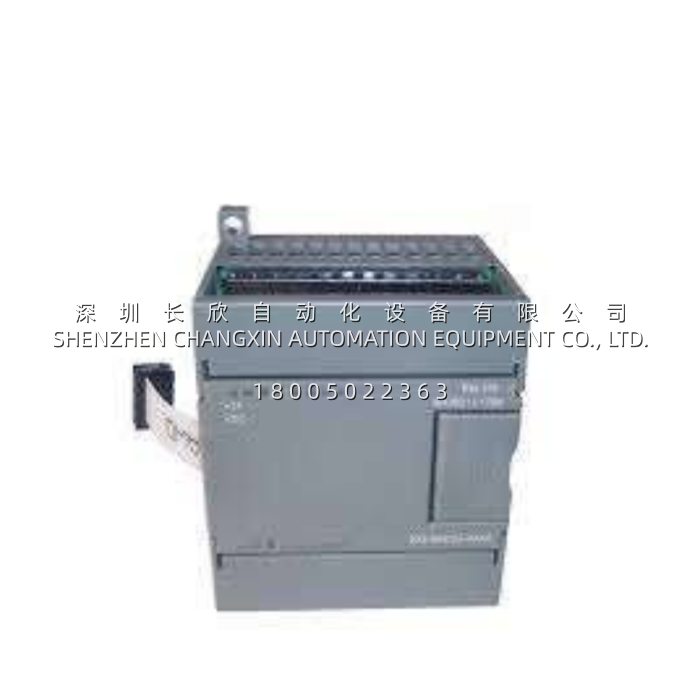

在S7-200小型控制系统里，6ES7235-0KD22-0XA8（即EM235模块）就是那个给CPU扩展模拟量能力的“万能胶”。市面上常见的型号叫法里，6ES7235-0KD22-0XA8 是CN版（中国定制版）备件号，功能上跟之前常用的 6ES7 235-0KD21-0XA0 一致。模块正面有一排DIP开关（6位），用来设定4路模拟量输入的信号类型和量程。注意：开关设置是针对整个模块的，不能每个通道单独设，而且改完必须断电重启才生效。出厂默认配置是双极性±10V范围。
跟S7-300那种可以带电拔插的模块不同，EM235不允许带电插拔，断电操作是必须的。模块上有个24V DC状态指示灯——灯亮说明模块供电正常，灯灭查外部电源。接线时，电压信号按正负极直接接X+和X-；电流信号需要把RX和X+短接后接入信号“+”端；没用的通道要把X+和X-短接起来，避免悬空读数飘。
