关键技术规格
| 参数项 | 参数值 |
|---|---|

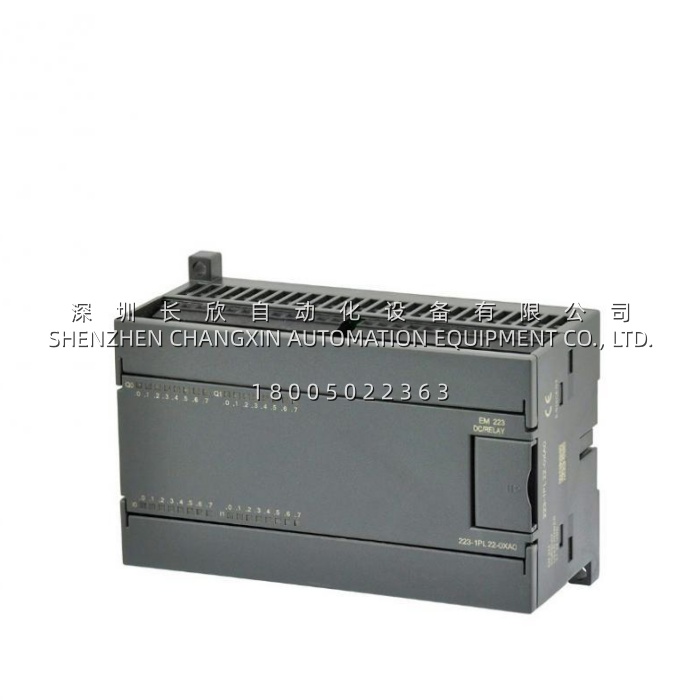

| 产品型号 | 6ES7223-1PL22-0XA0 |
| 制造商 | Siemens（原产国：德国，CN 版产自中国） |
| 产品类型 | SIMATIC S7-200 EM223 数字量混合 I/O 扩展模块 |
| 兼容 CPU | 仅适用于 S7-22X 系列 CPU（S7-221/222/224/224XP/226） |
| 数字输入通道 | 16 路，24 V DC |
| 输入电压类型 | AC/DC 通用 |
| 输入逻辑 “0” | 0 – 5 V DC |
| 输入逻辑 “1” | 15 – 30 V DC |
| 输入电流（信号”1″时） | 典型 4 mA |
| 输入延迟（0→1） | 最大 4.5 ms |
| 传感器供电 | 来自背板 5V DC 最大 150 mA；外部 24V DC 最大 72 mA |
| 数字输出通道 | 16 路，继电器输出 |
| 输出额定电流 | 2 A/点 |
| 输出负载电压 | DC 5–30 V / AC 24–250 V |
| 输出短路保护 | 无（需外部保护） |
| 每组公共端最大电流 | 8 A |
| 继电器机械寿命 | 1000 万次操作 |
| 触点通断能力 | 电阻/电感负载 0.75 A/点；灯负载 DC 30W / AC 200W |
| 典型功耗 | 6 W |
| 线圈电流（每点信号”1″） | 最大 9 mA |
| 隔离方式 | 数字输入光电隔离（每组 8 点）；数字输出继电器隔离（每组 4 点）；隔离测试 500 V AC |
| 接线方式 | 插拔式 I/O 端子（螺钉压紧） |
| 电缆长度 | 屏蔽线最大 500 m；非屏蔽线最大 150 m |
| 安装方式 | 35 mm DIN 导轨，紧邻 S7-22X CPU 右侧扩展 |
| 外形尺寸 | 137.5 × 80 × 62 mm（宽×高×深） |
| 重量 | 约 400 g |
| 编程软件 | STEP 7-Micro/WIN V4.0 |
| 生命周期状态 | PM410 已停产，仅备件供应（2017-10-01 停产） |
| 替代型号 | 6ES7223-1PL22-0XA8（国内 CN 版，硬件参数一致，可直接互换） |
| 质保参考 | 主流 MRO 供应商提供 12 个月质保 |
产品深度介绍
S7-200 机箱里 CPU 本体的 I/O 点数用完了，现场还有十几个按钮、限位开关、电磁阀要接——这种”差一点点”的扩展需求，在中小型自动化设备里天天发生。西门子 6ES7223-1PL22-0XA0 就是为这个场景生的：一块 EM223 数字量混合扩展模块，紧贴 S7-22X CPU 右侧往导轨上一卡，立刻多出 16 路 24V DC 数字量输入和 16 路继电器输出，让一台小小的 S7-200 能扛起中等复杂度的开关量控制任务。
这块模块在 S7-200 体系里的定位很清晰。它是 EM223 家族中”16 入 16 出”这一档的主力机型，输入端兼容 NPN 和 PNP 两种接线方式（漏/源通用），意味着现场不管是日系 NPN 传感器还是欧系 PNP 传感器都能直接挂上，不用再加中间继电器转换。输出端是纯继电器触点，AC 24-250V / DC 5-30V 的宽负载电压范围，让它能直接驱动接触器线圈、电磁阀、指示灯、小型电机启停器——这种”交直流通吃”的特性，是晶体管输出模块比不了的。
