产品核心摘要

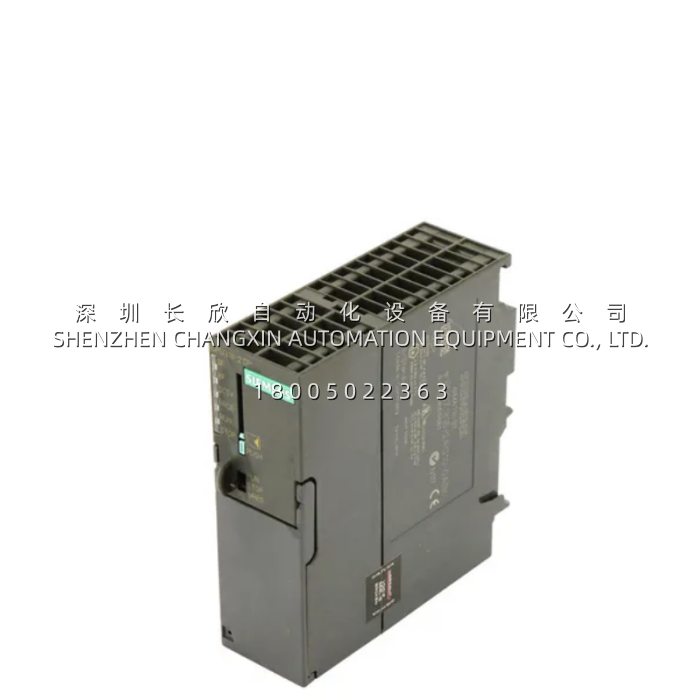

- 型号 (Model)：6ES7315-2AG10-0AB0
- 品牌 (Brand)：西门子 (Siemens)
- 系列 (Series)：SIMATIC S7-300 中型 PLC
- 产品类型 (Type)：中央处理单元 (CPU 315-2DP)
- 核心功能：执行 S7-300 中型自动化系统的逻辑运算、PROFIBUS-DP 分布式 I/O 主/从通信
- 关键规格：
- 32 位处理器，位指令 0.1 μs，128 KB 工作内存
- 集成 MPI（187.5 kbps）+ PROFIBUS-DP（12 Mbps 主/从）双接口
- 24 V DC 供电（20.4-28.8 V），典型功耗 2.5 W
- 成色：市场以全新原装库存、拆机件、维修备件流通
- ⚠️ 2022-10-01 已退市，直接替代型号 6ES7315-2AH14-0AB0，库存有限
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 6ES7315-2AG10-0AB0 |
| 制造商 | 西门子 (Siemens)，原产国德国 |
| 产品类别 | SIMATIC S7-300 CPU 315-2DP 中央处理单元 |
| 处理器架构 | 32 位 RISC |
| 位指令执行时间 | 0.1 μs |
| 字指令执行时间 | 0.2 μs |
| 整数运算时间 | 2 μs |
| 浮点数运算时间 | 3 μs（部分资料标注 20 μs 为综合工况） |
| 工作内存 | 128 KB（程序与数据共用） |
| 装载内存 | 通过 MMC 微存储卡扩展，最大 8 MB |
| 保持存储区 | 最大 128 KB 可保持数据；M 区 2048 字节 |
| 程序块上限 | DB/FC/FB/OB 合计 1024 个 |
| 集成接口 | MPI：187.5 kbps（编程/联网/HMI） PROFIBUS-DP：12 Mbps，主/从站，最多 125 个从站 |
| DP 模式 | 等时同步 DPV1 模式支持 |
| 电源 | 24 V DC（允许 20.4-28.8 V），典型功耗 2.5 W，额定电流 0.8 A |
| 实时时钟 | 硬件 RTC，断电靠 MMC 维持数据 10 年以上 |
| 诊断缓冲区 | 256 条记录（最后 100 条保留） |
| 最大扩展模块 | 4 个机架共 31-32 个模块 |
| 编程软件 | STEP 7 V5.1+SP4 及以上 / TIA Portal V13+（需 HSP） |
| 固件版本 | 最高 V2.6 |
| 安装方式 | S7-300 标准 DIN 导轨，Slot 1 |
| 尺寸 (W×H×D) | 40 × 125 × 130 mm（导轨占用 1 个槽位） |
| 重量 | 约 0.28-0.34 kg |
| 工作温度 | 0 ℃ ~ +60 ℃（水平安装）；垂直安装需降额 |
| 存储温度 | -40 ℃ ~ +70 ℃ |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL、cULus、CSA、FM Class I Div 2、ATEX Zone 2、IECEx |
| 生命周期状态 | 2022-10-01 退市（EOL），直接替代型号 6ES7315-2AH14-0AB0 |
| 海关编码 | 85389091 |
💡 关于尺寸：部分供应商资料标注 25×120×110 mm ，与西门子标准手册的 40×125×130 mm 存在差异，可能是测量基准不同。以实物铭牌与西门子 S7-300 硬件手册为准，安装前务必核对导轨槽位间距。
产品深度介绍
S7-300 机架上 Slot 1 那块 CPU 要是罢工，整条产线立刻瘫一半——西门子 6ES7315-2AG10-0AB0 就是 S7-300 中型自动化系统里这块”心脏”CPU，型号全称 CPU 315-2DP。32 位 RISC 处理器、0.1 μs 位指令、128 KB 工作内存，集成 MPI 和 PROFIBUS-DP 双接口，是 S7-300 家族里 DP 通信机型的中坚力量，广泛应用于汽车生产线、水处理、楼宇自动化、机械制造等中规模控制场景 。
这块 CPU 在 S7-300 产品矩阵里的定位非常清晰：比 314 强、比 317 经济，128 KB 工作内存刚好卡在中型项目的甜点区 。MPI 接口跑 187.5 kbps，负责编程、多 CPU 组网、连 HMI 触摸屏；PROFIBUS-DP 接口跑到 12 Mbps，可做主站最多挂 125 个从站，驱动 ET200M 分布式 I/O、变频器、智能仪表等 DP 设备 。两个接口都是独立的 RS485 物理层，互不干扰。位指令 0.1 μs 的执行速度 ，意味着它处理一般的逻辑控制、PID 调节、数据采集都绰绰有余，不会对扫描周期造成瓶颈。
⚠️ 6ES7315-2AG10-0AB0 已于 2022 年 10 月 1 日被西门子正式退市（EOL），原厂不再供货 。目前市场上流通的主要是全新原装库存件、拆机件和维修备件三种成色。采购时务必向供应商确认：是否为全新原装、固件版本（最高 V2.6）、是否带 MMC 卡（CPU 本身不含 MMC，必须另配）、功能测试报告。直接替代型号是 6ES7315-2AH14-0AB0（CPU 315-2PN/DP，256 KB 工作内存，增加 PROFINET 接口），硬件接口与 6ES7315-2AG10-0AB0 兼容，可直接替换安装，但需重新下载程序并调整硬件组态 。
