搞定快速接线与模块化维护，就靠这块 6ES7193-4CA30-0AA0 西门子弹簧端子模块！

描述

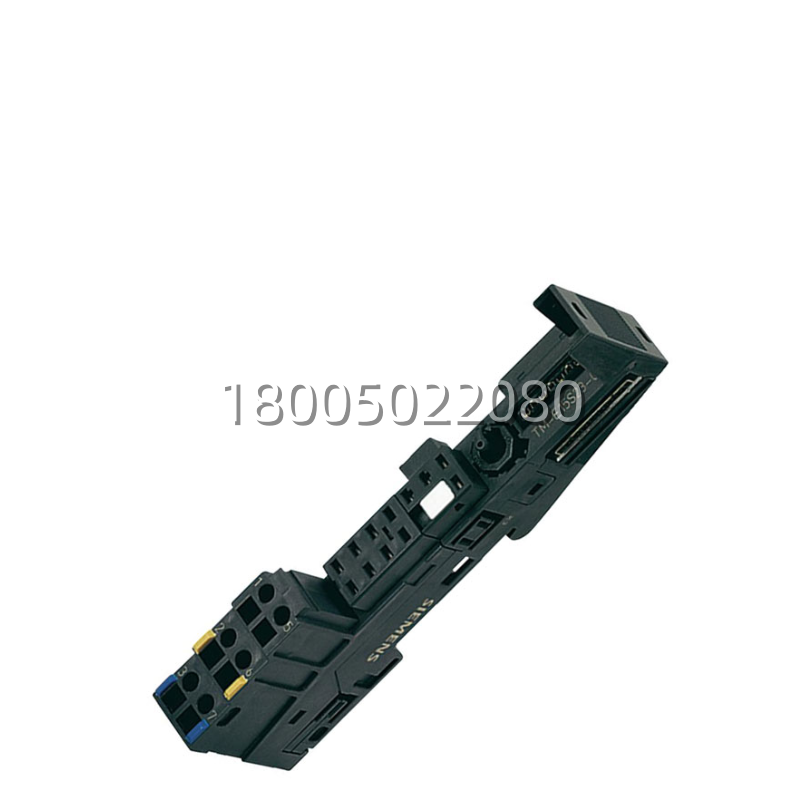

产品型号：6ES7193-4CA30-0AA0

制造商：西门子 (Siemens)

产品类型：端子模块 (Terminal Module, TM)

所属系列：SIMATIC ET 200S

具体型号：TM-E15C24-A1

端子类型：弹簧型端子 (Spring-loaded terminals)，支持单股线、多股线(带/不带线鼻)

接线能力：

导线截面积：0.2 mm² 至 2.5 mm² (AWG 24-14)

剥线长度：8-9 mm

接线方式：直接插入或使用螺丝刀按压弹簧开口

电气参数：

额定工作电压：24V DC

最大持续电流：每端子 10A (具体取决于负载和温度，通常用于信号和小功率负载供电)

绝缘电压：250V AC / 300V DC

结构特点：

模块宽度：15mm (占用1个ET200S标准槽位)

颜色编码：通常为浅色(如浅灰色或米色)，标识为“A1”类，用于24V DC电子模块

内部桥接：内部已预桥接电源触点，可为右侧相邻的电子模块供电(形成电势组)

辅助端子：无额外辅助端子(基础型)

兼容性：兼容所有宽度为15mm的ET200S电子模块(数字量、模拟量、技术模块等)，不适用于继电器模块或大功率负载模块(那些需要TM-E15Sxx或TM-E30xx系列)

防护等级：IP20 (模块本身，安装在控制柜内)

工作温度：-20°C 至 +60°C

存储温度：-40°C 至 +70°C

安装方式：DIN导轨安装，作为ET200S站的基座，电子模块插在其上方

诊断功能：无(纯无源接线组件，但支持模块带电插拔)

生命周期状态：Active(在产/活跃)，主流供货型号

6ES7193-4CA30-0AA0 产品概述

在自动化控制的江湖里，西门子 6ES7193-4CA30-0AA0 绝对是个默默无闻但不可或缺的“幕后英雄”。作为SIMATIC ET 200S分布式I/O系统的端子模块(代号TM-E15C24-A1)，它虽不处理逻辑、不采集信号，却是整个站点稳定运行的物理基石。它的核心使命是为那些工作在24V DC下的电子模块(如数字量输入DI、数字量输出DO、模拟量AI/AO等)提供安全、可靠且高效的接线界面。

这 6ES7193-4CA30-0AA0 的核心价值就在于它的“弹簧端子”技术和“模块化”设计。传统的螺丝端子接线费时费力，还容易松动，而它采用的弹簧型端子，只需将导线剥好，直接插入或用小螺丝刀轻轻一按就能牢固锁紧，接线效率提升至少50%!更牛的是，它实现了接线与模块分离。当某个I/O模块坏了需要更换时，只需将模块从端子模块上拔下，换上新模块即可，完全不需要动现场的接线!这对于减少停机时间、降低维护难度简直是神器。

它专为24V DC电子模块设计，内部已经做好了电源分配的逻辑(A1类型)，可以为自身及右侧相邻的同组模块提供24V电源，简化了布线。虽然它看起来简单，但西门子精湛的工艺保证了其接触电阻低、抗振动能力强、寿命长。选 6ES7193-4CA30-0AA0.就是选了安装的便捷、维护的高效和系统的可靠，它是构建现代化、易维护分布式I/O站点的标配。有了它，再复杂的接线任务也能变得井井有条。

主要特点和优势

说到 6ES7193-4CA30-0AA0 的优势，那可真是一箩筐，个个都打在“效率”和“可靠”的点上。首先，最牛的就是它的弹簧型端子技术。告别繁琐的螺丝刀旋转吧!这种端子利用弹簧力自动夹紧导线，无论是单股硬线还是多股软线(甚至带管状端头)，都能实现气密性连接，抗振动性能极佳。接线速度飞快，大大缩短了电控柜的组装周期，对于工期紧张的项目来说，时间就是金钱。

其次，模块可热插拔(带电更换)。这是ET200S系统的精髓，而 6ES7193-4CA30-0AA0 是实现这一功能的关键。由于接线固定在端子模块上，上层的电子模块只是通过金手指接触，因此当某个DI/DO模块故障时，可以在不断电、不拆线的情况下直接拔出坏件、插入新件。这对于连续生产过程(如化工、流水线)至关重要，避免了因更换一个小模块而导致整条线停车的巨大损失。

再一个就是灵活的电源分配。作为A1类型的端子模块，它内部集成了电源桥接，可以方便地为同一电势组的多个模块供电。您只需要引入一次24V电源，就可以通过它向右传递，减少了外部跨接线的数量，让柜内布线更加整洁美观，也降低了接线错误的风险。

最后，不得不提的是它强大的兼容性和耐用性。它能兼容几乎所有15mm宽的ET200S电子模块，无论是老款还是新款，只要电压等级匹配，都能即插即用。西门子出品的塑料件阻燃、耐高温，金属件导电好、耐腐蚀，哪怕在恶劣的工业环境中，也能保证几十年如一日的稳定连接。
