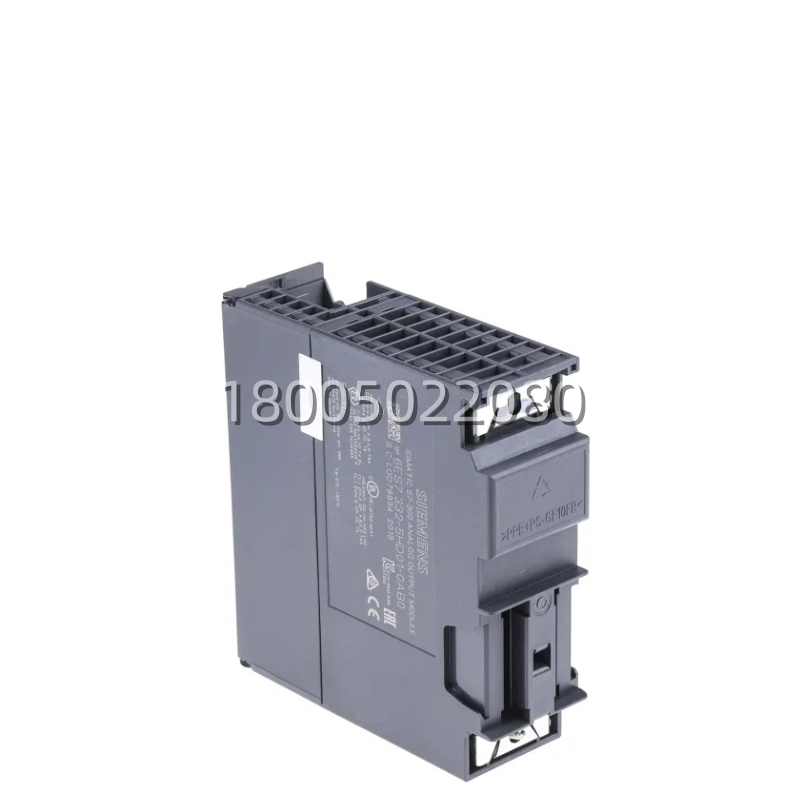

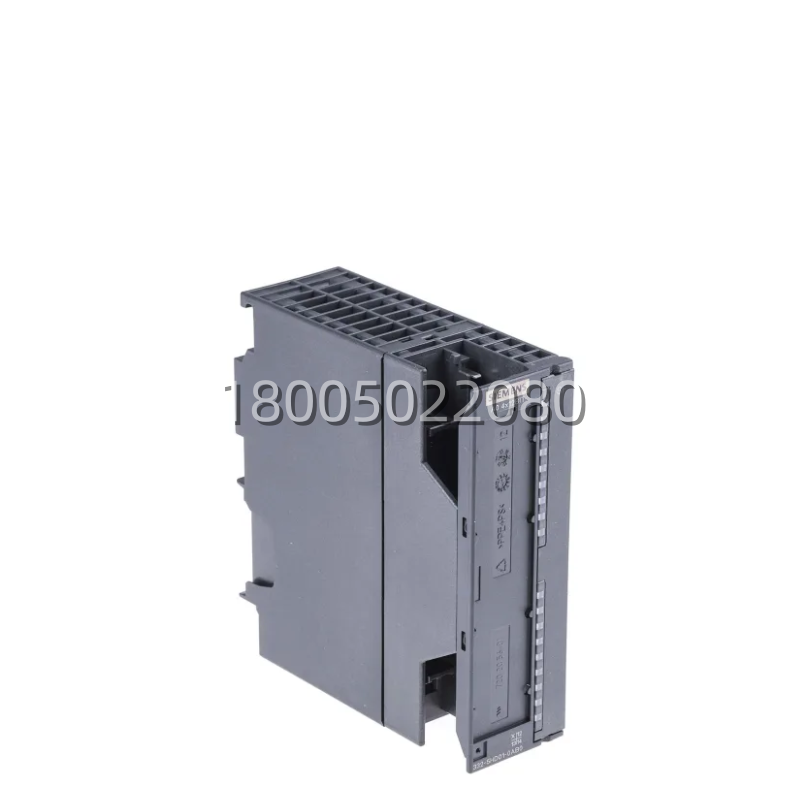

解决温度测量难题 6ES7331-7PF01-0AB0 西门子S7-300模拟量输入卡详解

描述

6ES7331-7PF01-0AB0 技术规格

产品型号：6ES7331-7PF01-0AB0

制造商：西门子 (SIEMENS)

产品类型：模拟量输入模块 (Analog Input Module)

所属系列：SIMATIC S7-300

通道数量：8 路 (通道间电气隔离)

信号类型：热电偶 (Thermocouple), 热电阻 (RTD), 电压, 电流

分辨率：16 位 + 符号位 (含过范围)

转换时间：每通道最大 150 ms (取决于设置)

输入阻抗：电压模式 > 10 MΩ, 电流模式 185 Ω

精度误差：±0.1% (满量程范围内)

供电电压：24 V DC (背板总线及负载)

尺寸 (宽x高x深)：40 mm x 120 mm x 125 mm

防护等级：IP20

工作环境温度：-25 °C 至 +70 °C

6ES7331-7PF01-0AB0 产品概述

在工业自动化这片江湖里，温度控制向来是个“硬骨头”，测不准、稳不住那是常有的事。而西门子推出的 6ES7331-7PF01-0AB0.就是专门用来啃这块硬骨头的“利器”。作为SIMATIC S7-300家族中的SM331模拟量输入模块，它可不是那种只能测测电压电流的普通货色，它是专门为热电偶和热电阻设计的八通道高手。你想想，一个模块就能搞定8路不同位置的温度信号，而且每路之间还是电气隔离的，这设计简直就是为了那些工况复杂、干扰源多的现场量身定做的。

这块 6ES7331-7PF01-0AB0 的核心价值就在于它的“兼容”与“精准”。它就像个万能翻译官，不管是K型、J型的热电偶，还是Pt100的热电阻，甚至是标准的电压电流信号，它都能照单全收，并且转换成高精度的数字量传给CPU。在化工反应釜、冶金加热炉或者食品杀菌线这些对温度极其敏感的场合，6ES7331-7PF01-0AB0 的表现那就是稳如泰山。它不仅能测，还能自我诊断，断线了、超温了立马报警，绝不让你在生产过程中抓瞎。对于很多资深工程师来说，手里握着 6ES7331-7PF01-0AB0.心里就有一份底气，知道这温度控制系统垮不了。

主要特点和优势

咱们得好好唠唠 6ES7331-7PF01-0AB0 到底牛在哪儿。首先，最让人拍案叫绝的就是它的通道隔离技术 (Channel Isolation)。很多低端模块，8个通道共用一个地，一路出问题，全家跟着遭殃，甚至把整个PLC系统都带崩。但 6ES7331-7PF01-0AB0 不一样，它每个通道都是独立隔离的，哪怕其中一路传感器接地不良或者被高压击穿，其他7路照样稳稳当当地工作，绝不会发生“火烧连营”的惨剧。这种设计在大型分布式控制系统 (DCS) 或者高危化工场景里，那就是救命的保险丝。

再一个，就是它那变态级的精度和灵活性。这模块的分辨率能到16位加符号位，这意味着啥?意味着它能捕捉到极微小的温度变化，哪怕是0.1度的波动都逃不过它的法眼。而且，你不需要为了不同类型的传感器去买不同的模块，通过软件组态 (Software Configuration)，你可以在STEP7里随意设置每个通道的信号类型。今天接热电偶，明天换热电阻，不用动硬件，改几行代码就行。这种可编程增益放大器 (PGA) 的应用，让 6ES7331-7PF01-0AB0 的适应性极强，大大减少了备件的库存种类。

此外，它的诊断功能也是相当智能。内置的断线监测、上下限报警、共模干扰检测等功能，能让维护人员第一时间知道哪里出了毛病。面板上的状态指示灯 (LED Status Indicators) 直观显示故障类型，是传感器断了还是模块坏了，一目了然。对于需要长期连续运行的生产线，6ES7331-7PF01-0AB0 的这种自我监控能力，能极大地减少非计划停机时间 (Unplanned Downtime)。总的来说，选 6ES7331-7PF01-0AB0.就是选了高精度、高安全和低维护成本。
