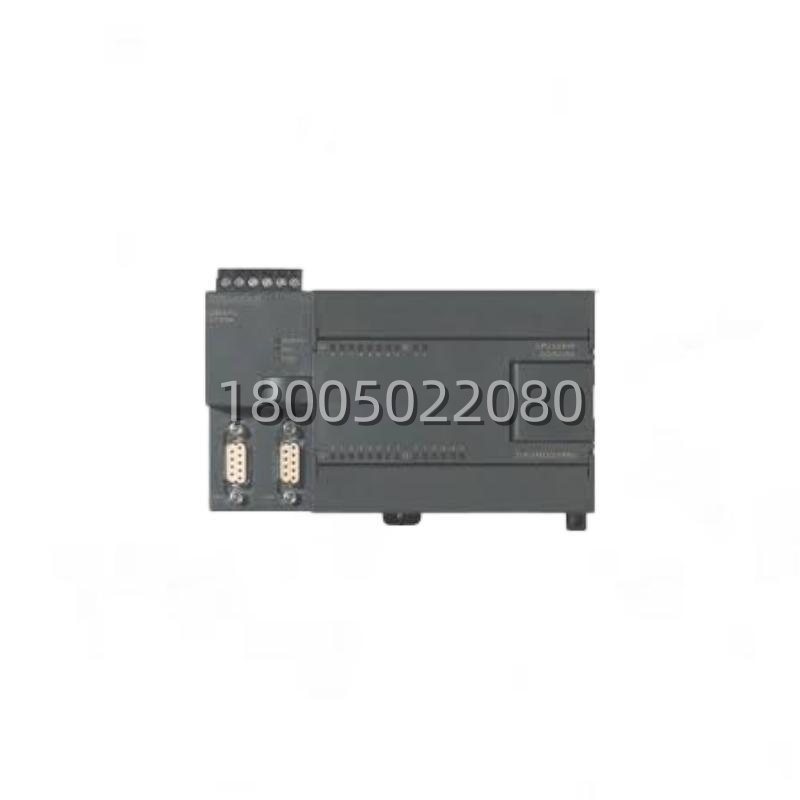

【紧急纠错】 寻找 6ES7214-2BD23-0XB0 AC电源？实为 DC 24V供电 西门子 CPU 224!

描述

6ES7214-2BD23-0XB0 技术规格

产品型号：6ES7214-2BD23-0XB0

制造商：Siemens (西门子)

产品类型：中央处理单元 (CPU)

所属系列：SIMATIC S7-200

子型号：CPU 224 DC/DC/DC

电源类型：24V DC (绝对不可接交流电!)

输入类型：24V DC 数字量输入 (14点)

输出类型：24V DC 晶体管输出 (10点，漏型/源型可选)

程序存储器：8192 字 (Instructions + Data)

数据存储器：8192 字

执行速度：0.22 μs / 基本指令

高速计数器：6路单相30kHz 或 4路双相20kHz

高速脉冲输出：2路 100kHz (PTO/PWM) – 这是DC版的优势，频率比继电器版高

通讯端口：1 x RS485 (PPI/MPI/Freeport)

扩展能力：支持最多 7 个扩展模块 (模拟量、位置控制、通讯等)

实时时钟：内置 (无需电池卡，超级电容保持约100小时，加电池卡可保持200天)

工作环境温度：0°C 至 55°C

防护等级：IP20

尺寸：120.5 x 80 x 62 mm

生命周期状态：已停产 (Legacy)，被 S7-200 SMART 替代，但备件需求巨大

6ES7214-2BD23-0XB0 产品概述 (含电源类型深度解析)

再次强调：6ES7214-2BD23-0XB0 是直流供电模块！

在西门子 S7-200 的命名规则中，CPU 型号的第二位字符决定了电源类型：

A = AC (85-264V AC) -> 例如 6ES7214-2AD23-0XB0

B = DC (24V DC) -> 例如 6ES7214-2BD23-0XB0

6ES7214-2BD23-0XB0 (CPU 224 DC/DC/DC) 是一款专为直流供电系统设计的紧凑型 PLC。它需要外部配备一个 24V DC 开关电源。这种设计通常用于以下场景：

安全性要求高：整个控制系统采用低压直流，避免高压交流带来的触电风险。

高频响应需求：该型号的输出是晶体管 (DC)，支持高达 100kHz 的脉冲输出，非常适合直接驱动步进电机或伺服驱动器进行精确定位。而交流供电版 (AD23) 通常是继电器输出，频率低且寿命短。

系统集成：当整个电控柜已经统一使用 24V DC 总线时，选用 DC 供电的 CPU 可以简化配电设计。

这款 CPU 拥有 14 入 10 出的本体 IO，并能挂载 7 个扩展模块，功能非常强大。它不仅逻辑处理速度快，还内置了 PID 算法、高速计数和脉冲输出，能独立完成复杂的运动控制和过程控制任务。

主要特点和优势

高性能运动控制：作为 DC/DC/DC 版本，6ES7214-2BD23-0XB0 的最大优势在于其晶体管输出。它支持 2 路 100kHz 的高速脉冲输出 (PTO)，可直接控制步进/伺服电机，这是交流供电的继电器输出版本无法比拟的。

强大的扩展能力：支持 7 个扩展模块，您可以轻松添加模拟量输入/输出、热电偶、位置控制模块 (EM253) 或通讯模块 (EM277)，将系统扩展到数百个 IO 点。

内置实时时钟：自带时钟功能，方便进行时间戳记录、定时任务调度。配合电池卡可长时间保持时间。

灵活通讯：RS485 口支持 PPI、MPI、自由口通讯(可编写 Modbus 主/从站)，轻松连接触摸屏、变频器或上位机。

紧凑可靠：继承 S7-200 系列的优良传统，抗干扰能力强，体积小，适合密集安装。
