描述

6ES7214-2AD23-0XB0 技术规格

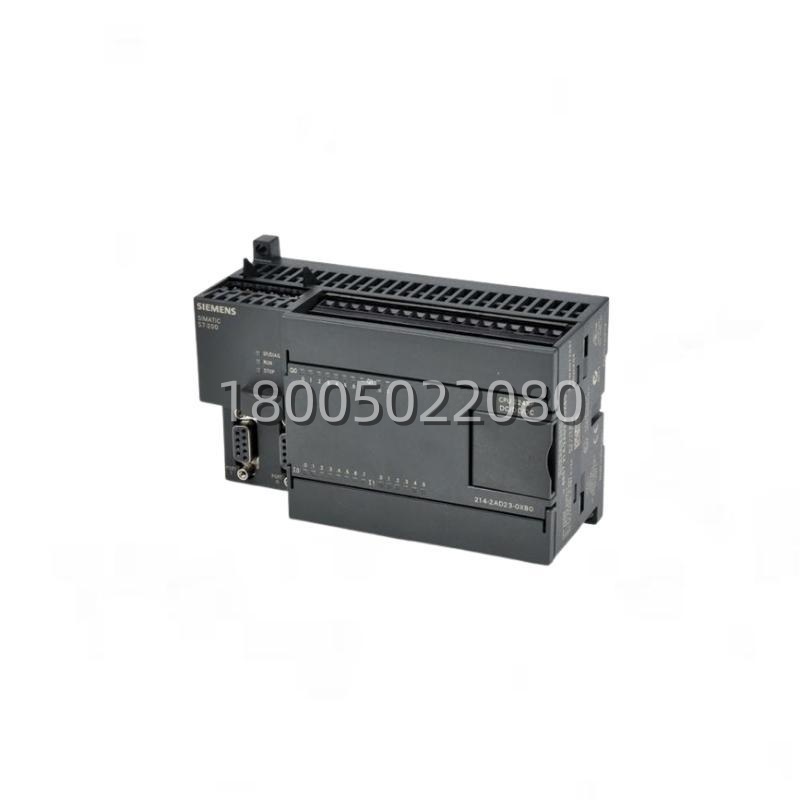

产品型号：6ES7214-2AD23-0XB0

制造商：SIEMENS (西门子)

产品名称：SIMATIC S7-200 CN CPU 224XP

所属系列：S7-200 CN (China Version)

电源电压：20.4 – 28.8 V DC (24V DC 供电)

功耗：典型值 10W (含本体 IO 负载)

数字量输入：14 点 (24V DC)，其中 14 点可作高速计数 (HSC)

数字量输出：10 点 (晶体管 DC 输出，支持高速脉冲)，漏型/源型可选

模拟量输入：2 路 (12 位分辨率)，信号类型 0-10V 或 0-20mA (通过 DIP 开关或软件设置，通常默认 0-10V，电流需加电阻)

模拟量输出：1 路 (12 位分辨率)，信号类型 0-10V 或 0-20mA

高速脉冲输出：2 路 (Q0.0. Q0.1)，频率高达 100 kHz，支持 PTO (脉冲串) 和 PWM (脉宽调制)

高速计数器：6 路 (单相/双相)，最高 100kHz

通讯端口：2 个 RS485 口 (Port 0. Port 1)，支持 PPI, MPI, Freeport, USS, Modbus RTU

程序容量：12 KB 用户程序 + 2.5 KB 数据掉电保持

数据保持：超级电容 + 可选电池卡 (延长保持时间)

工作温度：0°C 至 55°C (水平安装)

尺寸规格：120.5 x 80 x 62 mm (宽 x 高 x 深)

安装方式：DIN 导轨安装 或 螺钉固定

6ES7214-2AD23-0XB0 产品概述

在 S7-200 的辉煌历史中，CPU 224XP 绝对是最具传奇色彩的一款。早期的 S7-200 若要处理模拟量或定位，必须扩展昂贵的 EM231/232/253 模块，不仅占空间，还增加成本和故障点。西门子推出 CN 版 (中国版) 的 224XP，直接在 CPU 肚子里塞进了模拟量和高速脉冲功能，这招“加量不加价”瞬间击穿了市场底线，成为了无数 OEM 设备厂商的首选。

6ES7214-2AD23-0XB0 的核心价值在于高度集成与极致性价比。对于只需 1-2 路模拟量(如读取一个压力变送器，输出一个速度给定)和 1-2 轴定位的小型设备，它单枪匹马就能搞定，无需任何扩展模块。它的两个 RS485 口更是神来之笔，可以同时连接触摸屏(HMI)和变频器(通过 USS 或 Modbus)，或者实现两台 PLC 之间的通讯。虽然官方已宣布停产，推荐迁移至 S7-200 SMART 或 S7-1200.但考虑到全球范围内数以百万计的存量设备，6ES7214-2AD23-0XB0 在未来十年内依然是维修市场的“硬通货”。

主要特点和优势

说到 6ES7214-2AD23-0XB0 的绝活，首推它那本体集成的模拟量与高速脉冲 (Integrated AI/AQ & High-Speed Pulse)。这是它与普通 CPU 224 的最大区别。内置的 2AI/1AQ 让它在处理温度、压力、流量等过程量时游刃有余，配合内部 PID 指令，轻松实现恒压供水、恒温控制。而两路 100kHz 的高速脉冲输出，让它能直接驱动步进电机或伺服驱动器，实现精准定位，省去了专用定位模块的钱。这种“小而全”的特性，让它在小型设备领域几乎无敌。

再一个亮点，是它强大的通讯灵活性 (Flexible Communication)。两个独立的 RS485 端口，支持多种协议。你可以用 Port 0 连触摸屏做监控，用 Port 1 连变频器做调速;或者两个口都设为 Freeport 模式，通过自定义协议连接扫码枪、称重仪表等第三方设备。更厉害的是，它支持Modbus RTU 库指令(需下载库文件)，可以轻松作为主站或从站接入各种智能仪表，构建低成本的分布式网络。这种通讯能力，在同级别的微型 PLC 中是罕见的。

此外，6ES7214-2AD23-0XB0 的编程便捷性与生态丰富度(Ease of Programming & Rich Ecosystem) 也是其长盛不衰的原因。使用经典的 STEP 7 Micro/WIN 软件(甚至可以在 Windows 10/11 上通过兼容模式运行)，界面直观，指令丰富。网上有无数的例程、库文件、视频教程，哪怕是刚入行的电工，也能快速上手。加上国内庞大的第三方模块市场(如以太网模块、短信模块、扩展 IO 板)，能让这台老 PLC 焕发第二春，跟上物联网的时代。
