工业自动化首选 6ES7214-1HG40-0XB0 继电器输出型CPU 灵活控制交流负载

描述

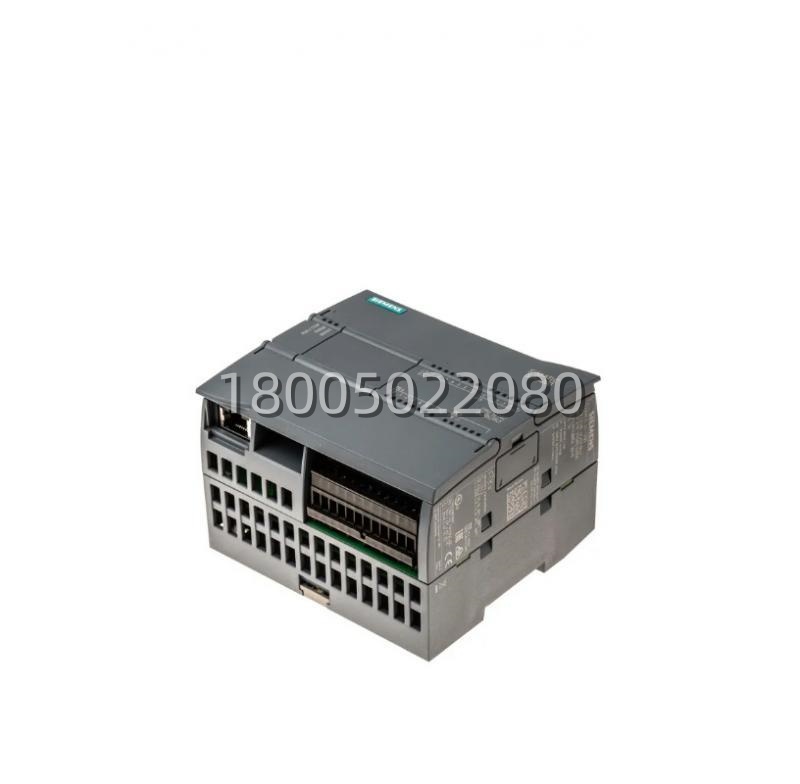

6ES7214-1HG40-0XB0 产品概述

在自动化控制的江湖里，S7-1200系列以其极高的性价比和强大的功能成为了中小型项目的首选，而 6ES7214-1HG40-0XB0 (CPU 1214C) 则是其中的中坚力量。这款紧凑型CPU专为需要较多I/O点位和一定模拟量处理能力的场景设计。其型号中的“DC/DC/Relay”揭示了它的核心特性：24V直流供电，24V直流输入，以及最关键的——继电器输出。这意味着 6ES7214-1HG40-0XB0 可以直接驱动交流或直流负载(如接触器、指示灯、小型电机)，无需额外的中间继电器，极大地简化了电气柜的设计和成本。

对于工程师而言，6ES7214-1HG40-0XB0 的价值在于其“集成度”和“灵活性”。板载的14入10出加2路模拟量，使得许多小型设备无需购买任何扩展模块即可直接运行，降低了初始投资。同时，它支持通过信号板(Signal Board)在正面扩展额外功能(如增加RS485/RS232口或更多I/O)，而不改变安装尺寸。内置的PROFINET接口不仅用于编程下载，还支持S7通信、Modbus TCP等协议，轻松实现与HMI、变频器或其他PLC的数据交换。选择 6ES7214-1HG40-0XB0.就是选择了一款既能满足当前需求，又具备未来扩展潜力的智能控制器，让您的设备控制逻辑清晰、响应迅速且稳定可靠。

主要特点和优势

说到 6ES7214-1HG40-0XB0 的本事，那可真不是盖的。首先，它的继电器输出(Relay Output)是其最大亮点之一。与晶体管输出相比，继电器输出具有隔离性好、负载能力强(可达2A)、兼容交直流负载的优势。这使得 6ES7214-1HG40-0XB0 特别适合控制电磁阀、接触器线圈、报警灯等感性或阻性负载，尤其在需要直接切换220V AC电源的场合，省去了中间转换环节，既省钱又省空间。

其次，它的运动控制功能非常强大。6ES7214-1HG40-0XB0 集成了4路高速脉冲输出(PTO)，频率高达100kHz，可直接用于控制步进电机或伺服电机的开环运动，实现定位、速度控制等功能，无需额外的运动控制模块。配合6路高速计数器，它能精准捕捉编码器信号，广泛应用于包装机械、纺织设备等需要精确定位的场景。再者，其通信能力卓越，标准的PROFINET接口支持多种协议，且作为服务器或客户端均能游刃有余，方便构建分布式控制系统。此外，该CPU支持TIA Portal全集成自动化软件，组态、编程、调试一气呵成，大大缩短了项目开发周期。最后，6ES7214-1HG40-0XB0 结构紧凑，防护等级高，能在恶劣的工业环境中长期稳定运行，是名副其实的“小身材大能量”。
