6ES7214-1HG31-0XB0 技术规格

产品型号：6ES7214-1HG31-0XB0

制造商：西门子 (Siemens)

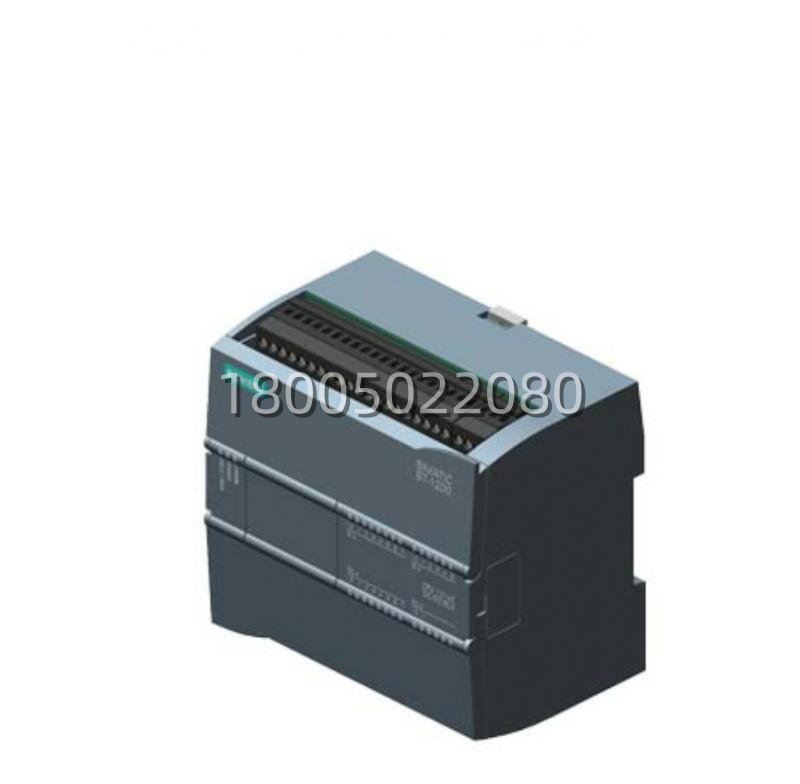

产品名称：CPU 1214C DC/DC/RELAY

所属系列：SIMATIC S7-1200

工作电源：24V DC (20.4 – 28.8V)

数字量输入 (DI)：14点 (24V DC, 漏型/源型可选)

数字量输出 (DO)：10点 (继电器输出)

触点类型：常开触点 (NO)

负载电压：5 – 30V DC 或 5 – 250V AC

最大电流：2A per point, 10A common

模拟量输入 (AI)：2路 (0-10V DC, 分辨率10位)

高速计数器 (HSC)：6路 (单相100kHz, 双相80kHz)

脉冲输出 (PTO)：4路 (100kHz)，用于步进/伺服控制

工作存储器：100 KB (用户程序), 75 KB (数据)

保持性存储器：10 KB

通信接口：1 x PROFINET (RJ45. 支持TCP/IP, ISO-on-TCP, UDP, Modbus TCP等)

扩展能力：最多可连接3个通信模块 (CM) 和最多8个信号板 (SB)

安装方式：标准35mm DIN导轨

工作温度：-20°C 至 +55°C (垂直安装), -20°C 至 +45°C (水平安装)

防护等级：IP20

尺寸：110 x 100 x 75 mm (宽x高x深)

6ES7214-1HG31-0XB0 产品概述

在工业自动化这片江湖里，S7-1200系列以其紧凑、强大和易用性著称，而 6ES7214-1HG31-0XB0 (CPU 1214C DC/DC/RELAY) 则是其中的“多面手”。它专为那些需要控制交流负载或混合负载的中小型设备量身打造。与晶体管输出型不同，6ES7214-1HG31-0XB0 的 outputs 是机械继电器，这意味着它的输出端就像一个真实的物理开关，既能切断24V直流信号，也能直接断开220V交流电源。

作为CPU 1214C的一员，6ES7214-1HG31-0XB0 拥有14个输入点和10个输出点，足以应对大多数单机设备的控制需求。其板载集成的2路模拟量输入，让用户无需额外购买模块即可读取电位器、压力变送器或温度传感器的0-10V信号，节省了成本和空间。更绝的是它的运动控制能力，内置的高速计数器和脉冲输出功能，让它能直接控制步进电机或伺服驱动器，实现简单的点到点定位，无需额外的定位模块。

在通信方面，6ES7214-1HG31-0XB0 毫不含糊。标准的PROFINET接口不仅支持与其他PLC、HMI和变频器的快速组态，还支持开放的Modbus TCP协议，方便与第三方设备(如扫码枪、仪表)通信。通过添加信号板(SB)，还可以轻松扩展RS232/485串口或额外的I/O点。其坚固的设计和宽温特性，确保了在各种工业环境下的长期稳定运行。可以说，6ES7214-1HG31-0XB0 是兼顾性能、灵活性和成本效益的完美选择，是中小型自动化项目的理想“大脑”。

主要特点和优势

说到 6ES7214-1HG31-0XB0 的优势，那真得好好掰扯掰扯。首先，它的“负载适应性”是无敌的。很多现场设备既有24V的电磁阀，又有220V的接触器或指示灯。如果用晶体管输出型CPU，还得配中间继电器转接，既占空间又增加故障点。而 6ES7214-1HG31-0XB0 的继电器输出可以直接通吃，AC/DC随意接，极大地简化了电气柜的设计和接线工作，降低了系统成本。

其次，功能集成度极高。6ES7214-1HG31-0XB0 不仅仅是个逻辑控制器，它还是个运动控制器和通信网关。内置的HSC和PTO功能让它能处理编码器反馈和发出高速脉冲，直接驱动伺服系统。集成的AI通道省去了模拟量模块。支持的PID控制算法(通过TIA Portal库)让它能轻松搞定温度、压力等闭环控制。这种“一机多能”的特性，让它在小身材里蕴藏了大能量。

再一个不得不提的就是它的“开放性”和“易用性”。6ES7214-1HG31-0XB0 完美融入TIA Portal(博途)生态系统，图形化编程、拖拽式组态，让工程师的开发效率翻倍。它支持多种开放通信协议，如Modbus TCP、USS、BACnet MS/TP(需CM模块)等，打破了品牌壁垒，让系统集成变得异常简单。其Web服务器功能还允许用户通过浏览器远程监控CPU状态和变量，无需专用软件。

此外，它的扩展灵活性也很强。虽然本体资源有限，但通过右侧的通信模块(CM)和顶部的信号板(SB)，可以按需定制功能。比如加一块RS485板连老式仪表，加一个以太网模块做冗余通信。这种模块化设计让 6ES7214-1HG31-0XB0 能适应各种变化的项目需求，保护了用户的投资。总的来说，6ES7214-1HG31-0XB0 凭借其在负载兼容性、功能集成、易用性和扩展性上的卓越表现，成为了中小型自动化市场的明星产品。
