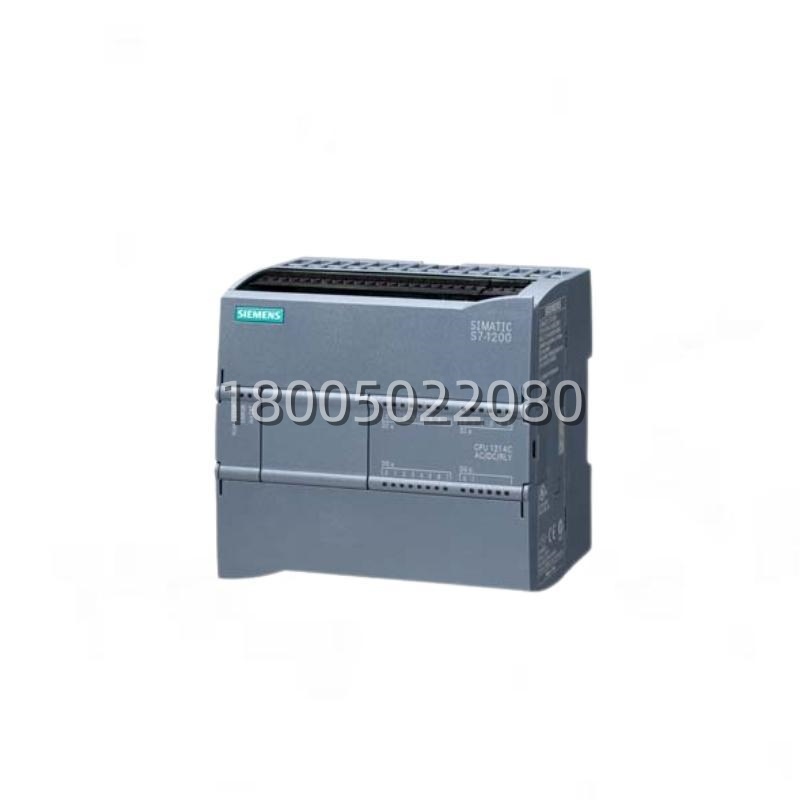

工业自动化必备：6ES7214-1BG40-0XB0 集成Profinet与高速计数功能详解

描述

6ES7214-1BG40-0XB0 技术规格

产品型号： 6ES7214-1BG40-0XB0

制造商：西门子 (Siemens)

产品类型：紧凑型 CPU (Compact CPU)

所属系列：SIMATIC S7-1200

具体型号描述：CPU 1214C, AC/DC/Relay

电源电压：85 – 264 V AC (47 – 63 Hz)

数字量输入：

数量：14 点

类型：漏型/源型 (Sink/Source)

电压：24 V DC

隔离：光电隔离

数字量输出：

数量：10 点

类型：继电器 (Relay)

额定电流：2 A per point / 5 A common

最大开关电压：250 V AC / 30 V DC

寿命：机械 > 10 million, 电气 > 100k (rated load)

工作存储器 (Work Memory)：100 KB

装载存储器 (Load Memory)：4 MB (集成)

保持性存储器 (Retentive Memory)：10 KB

执行速度：

位指令：0.08 µs

字指令：0.12 µs

浮点运算：0.36 µs

通讯接口：

1 x PROFINET IO (RJ45)

支持协议：PROFINET, TCP/IP, ISO-on-TCP, UDP, Modbus TCP (作为服务器/客户端)

高速功能：

3 x 高速计数器 (HSC), 最高 100 kHz

4 x 脉冲输出 (PTO), 最高 100 kHz (需信号板或特定配置，本体通常支持有限PTO，主要靠HSC)

注意：继电器输出型不支持本体高速脉冲输出(PTO)，需加信号板或使用晶体管型

扩展能力：

最多可连接 3 个通信模块 (CM)

最多可连接 1 个信号板 (SB)

最多可连接 8 个信号模块 (SM) (左侧扩展)

尺寸 (WxHxD)：110 mm x 100 mm x 75 mm

防护等级：IP20

工作环境温度：0°C 至 +55°C (垂直安装), +45°C (水平安装)

6ES7214-1BG40-0XB0 产品概述

在中小型自动化控制领域，西门子S7-1200系列凭借其紧凑的设计、强大的功能和极高的性价比，成为了无数工程师的首选。而 6ES7214-1BG40-0XB0 (CPU 1214C AC/DC/Relay) 则是这一系列中的“全能选手”。今儿个老姜我就给大伙儿好好唠唠这位能屈能伸、交直流通吃的“控制核心”—— 6ES7214-1BG40-0XB0.

这 6ES7214-1BG40-0XB0 的最大特点就是它的“混合供电”与“继电器输出”组合。首先，它直接使用85-264V的交流电供电，这意味着在很多老旧工厂改造或者没有24V直流电源柜的场合，你可以直接把它接上火线零线就能工作，省去了额外的开关电源成本和空间。其次，它的10个输出点全部是继电器型。继电器输出的好处是“不挑食”，既能开关24V直流负载(如电磁阀、直流继电器)，也能直接开关220V交流负载(如接触器线圈、指示灯、小型电机)。对于需要驱动多种电压等级负载且点位不多的应用，这种设计简直太贴心了，直接省去了中间继电器的转换环节，既省钱又省柜内空间。

虽然它是继电器输出，响应速度不如晶体管型快，但 6ES7214-1BG40-0XB0 的性能绝不含糊。它拥有100KB的工作内存，足以处理复杂的逻辑运算、PID控制甚至简单的运动控制(配合扩展模块)。内置的Profinet接口让它能轻松融入现代工业网络，与触摸屏、变频器、上位机软件无缝通讯。它还支持3路100kHz的高速计数器，可以方便地连接编码器进行位置检测或速度测量。虽然本体继电器输出不支持高速脉冲串(PTO)输出，但你可以通过加装信号板(如SB 1222)来实现简单的步进控制，或者直接使用它控制变频器的启停和频率给定，实现灵活的电机控制。

对于搞工程的人来说， 6ES7214-1BG40-0XB0 不仅仅是一个PLC，它是一个集成了电源、CPU、IO和通讯于一身的微型控制中心。无论是包装机械、纺织设备、水处理系统还是楼宇自控，只要你需要可靠的逻辑控制、灵活的负载驱动和便捷的联网能力，它都能胜任。特别是对于那些预算有限、空间紧张但又要求功能完备的项目， 6ES7214-1BG40-0XB0 绝对是那个“刚刚好”的完美选择。
