停产不停运！西门子 6ES5701-1LA12 助您构建大规模分布式S5控制系统

描述

6ES5701-1LA12 技术规格

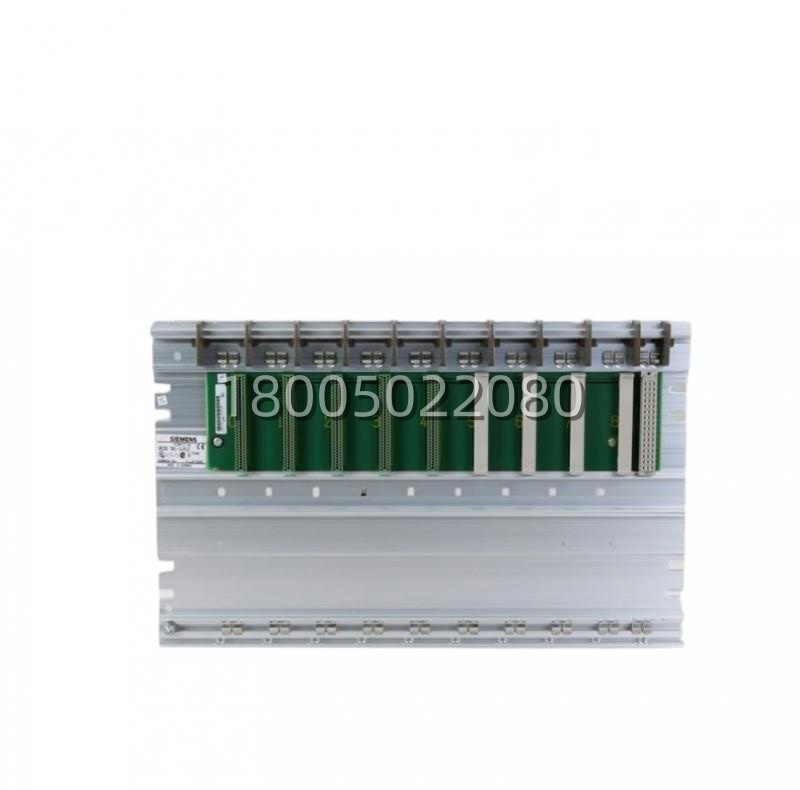

产品型号：6ES5701-1LA12

制造商：西门子 (SIEMENS)

产品类型：扩展子架 / 扩展底板 (Expansion Subrack / ER)

所属系列：SIMATIC S5 (ER1 Type)

兼容CPU：仅适用于 SIMATIC S5-155U 系统 (需配合中央机架使用)

槽位数量：9个标准槽位

总线结构：集成K-Bus (通讯总线) 和 C-Bus (控制总线)，与中央机架同步

连接距离：通过光纤扩展接口 (如IM308) 最远可达 600米;通过电缆扩展 (如IM304) 距离较短

电源需求：需配备本地电源模块 (如 6ES5955-3LC42) 为机架内模块供电

物理尺寸：约 483mm (宽) x 290mm (高) x 210mm (深) (具体视安装配件而定)

材质：高强度阻燃工程塑料 + 镀锌钢板框架 + 镀金总线触点

工作温度：0°C 至 +60°C

存储温度：-25°C 至 +70°C

防护等级：IP20 (安装于控制柜内)

认证标准：UL, CE, CSA

重量：约 2.5kg – 3.5kg

6ES5701-1LA12 产品概述

在大型工业自动化领域，S5-155U曾是当之无愧的王者，但即便是王者，也有“手脚不够长”的时候。当中央机架 (CR) 的18个槽位插满了CPU、通讯模块和IO模块，而现场还有几百个传感器和执行器等待接入时，怎么办?这时候，西门子 6ES5701-1LA12 就闪亮登场了。很多兄弟可能只关注中央机柜里的热闹，却忽略了这些分布在生产线旁的“沉默英雄”。老姜我得给您提个醒：没有 6ES5701-1LA12 这样的扩展机架，S5-155U就只能是个“局域网”控制器，成不了覆盖全厂的“广域网”大将军。

这块 6ES5701-1LA12 的核心价值在于它的“延伸”与“承载”能力。它虽然自己不能独立工作(必须依赖中央机架的CPU)，但它通过专用的扩展接口模块 (IM, Interface Module) 与中央机架建立高速连接，将S5-155U的背板总线 (K-Bus/C-Bus) 完整地复制过来。这意味着，插在 6ES5701-1LA12 上的IO模块，对于CPU来说，就像插在中央机架上一样，寻址、读写完全透明，没有任何区别。您可以轻松地将数字量输入输出、模拟量模块、功能模块等分散安装在靠近现场设备的地方，大大减少了信号线的长度，提高了抗干扰能力，降低了布线成本。

而且，6ES5701-1LA12 支持多级扩展。一个S5-155U系统不仅可以带一个ER1.还可以串联多个扩展机架(具体数量取决于IM模块型号，通常最多可达21个扩展机架)，将I/O点数扩展到成千上万个。机架内部采用了高质量的镀金总线触点，接触电阻极低，信号传输稳定可靠。坚固的金属框架和阻燃外壳，让它能抵御强烈的机械震动、高温和电磁干扰。在很多运行了二三十年的大型工厂，6ES5701-1LA12 依然稳如泰山，默默承载着分布在各处的控制任务。它是构建大规模、分布式S5系统的物理基石，缺了它，S5-155U的雄心壮志就无法落地。

主要特点和优势

咱们来深扒一下 6ES5701-1LA12 到底强在哪。首先，最硬核的就是它的“透明扩展”能力。这是普通远程IO站无法比拟的。6ES5701-1LA12 通过IM模块与中央机架建立的连接，不仅仅是数据传输，更是背板总线的物理延伸。CPU可以直接访问扩展机架上的任何模块，无需编写复杂的通讯程序，组态简单直观。这种架构 (Architecture) 极大地简化了系统设计，降低了编程难度，同时保证了数据交换的实时性和确定性 (Determinism)，这对于高速计数、闭环控制等应用至关重要。

其次，灵活的部署能力是它的另一大杀器。6ES5701-1LA12 允许您将IO模块安装在离现场设备最近的地方。想象一下，在一个巨大的炼油厂，如果所有信号都要拉回到中央控制室，那电缆沟得挖多深多宽?成本得多高?信号衰减和干扰得多严重?有了 6ES5701-1LA12.您可以在装置区就地安装扩展机架，只需一根光缆或屏蔽电缆连回中央室，瞬间节省了大量布线成本和空间，同时显著提高了信号质量。这种分布式拓扑结构 (Distributed Topology) 是现代大型工厂设计的标准范式。

再者，机械结构坚固耐用。作为承载大量IO模块的底座，6ES5701-1LA12 采用了高强度的镀锌钢板框架和阻燃ABS塑料插槽。它的导轨设计符合DIN标准，模块插入后锁紧牢固，抗震性能极佳。背板总线触点采用镀金工艺，抗氧化能力强，即使在高湿、腐蚀性气体环境下长期运行，也能保证接触良好，避免虚接导致的系统故障。这种“皮实耐造”的特性，正是工业现场最看重的品质。

最后，维护与诊断便捷。6ES5701-1LA12 的设计充分考虑了运维需求。每个槽位都有清晰的编号标识，方便接线和排查。模块的插拔无需专用工具，卡扣设计合理，更换故障模块快速简便。配合S5-155U强大的诊断功能，CPU可以实时监控扩展机架的状态，一旦检测到扩展链路中断或模块故障，立即报警并定位，极大地缩短了平均修复时间 (MTTR)。
