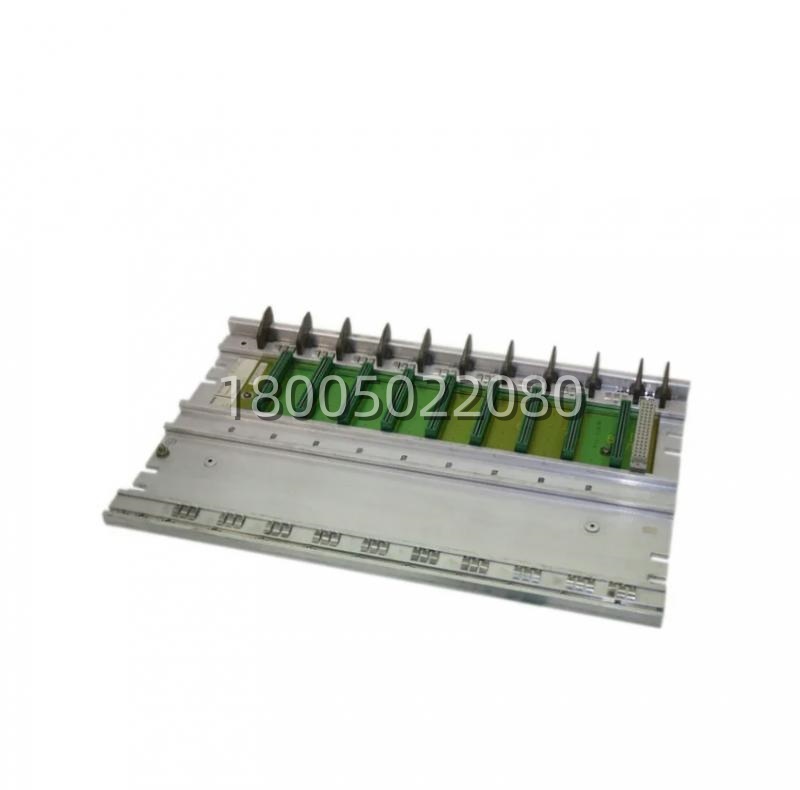

西门子Simatic S5 6ES5701-1LA11 高可靠性扩展底板单元

描述

6ES5701-1LA11 产品概述

在西门子Simatic S5的宏大架构中，当中央机架(如6ES5700-1LA11)的21个槽位无法满足日益复杂的控制需求时，6ES5701-1LA11 便登场了——它是S5-155U/H系统的“第二战场”，即标准的扩展机架(Extension Sub-Rack)。这不仅仅是一个多出来的架子，它是中央控制系统的有机延伸，通过高速接口模块(IM)与中央机架相连，将K-Bus总线完美复制过来，使得安装在扩展机架上的模块如同安装在中央机架上一样，被CPU直接寻址和控制。

对于大型炼油厂、发电厂或巨型生产线，数百甚至上千个IO点是常态。6ES5701-1LA11 的出现，打破了单机架的物理限制，允许工程师在不增加额外CPU的情况下，线性扩展系统的IO容量和功能模块数量。它可以容纳各种数字量、模拟量、功能模块和通信处理器，极大地提升了系统的灵活性和可扩展性。在那些运行了几十年的老系统中，正是这些 6ES5701-1LA11 扩展机架，支撑起了庞大的控制网络，确保了生产数据的完整采集和执行指令的精准下达。

作为“Extension Sub-Rack”，6ES5701-1LA11 继承了S5系列一贯的高可靠性设计。它拥有与中央机架相同的21槽位布局、相同的背板总线标准和相同的机械强度。这意味着用户可以使用完全相同的模块类型，无需担心兼容性问题。其内部集成的K-Bus扩展接口，保证了数据传输的低延迟和高稳定性，即使扩展机架安装在距离中央机架较远的位置(通过长电缆IM)，也能保持通信质量。手里备着几块 6ES5701-1LA11 ，就等于为您的S5系统预留了无限的成长空间。

6ES5701-1LA11 技术规格

产品型号：6ES5701-1LA11

制造商：西门子 (Siemens)

产品类型：扩展机架 (Extension Sub-Rack / ER2)

所属系列：SIMATIC S5-155U / S5-155H

槽位数量：21 Slots (全功能槽位，可插除CPU/电源外的任意模块)

总线系统：K-Bus (通过接口模块从中央机架扩展)

最大配置：1个接口模块 (IM) + 20个信号/功能模块 (通常IM占用最左侧槽位)

安装方式：标准35mm DIN导轨安装 或 壁挂式安装

材质：镀锌钢板 + 阻燃工程塑料连接器

工作温度：-25°C to +70°C

防护等级：IP20 (需配合机柜使用)

尺寸：约 483mm (宽) x 290mm (高) x 260mm (深)

重量：约 4.2 kg (空架)

依赖组件：必须配合接口模块 (如 6ES5752-0AA22. 6ES5752-0AA12等) 使用

主要特点和优势

6ES5701-1LA11 的核心优势在于其“无限扩容”的能力和“无缝集成”的特性。通过简单的接口模块连接，它可以将S5-155U/H系统的IO能力翻倍甚至数倍，而无需修改原有的CPU程序架构(只需在硬件组态中声明)。这种线性扩展能力 (Scalability) 使得系统能够随着工厂规模的扩大而灵活增长，保护了用户的初期投资。

在电气性能上，6ES5701-1LA11 采用了与中央机架一致的高质量背板总线和镀金触点，确保信号传输的零损耗。即使经过长距离电缆连接，扩展机架上的模块响应速度与中央机架上的模块几乎无异。其坚固的镀锌钢板结构和精密的槽位设计，提供了卓越的机械稳定性和抗振动能力，适应各种恶劣的工业环境。这种一致性 (Consistency) 大大简化了系统设计、安装和维护的复杂度。

此外，6ES5701-1LA11 的通用性极强。它不仅适用于S5-155U单CPU系统，也是S5-155H冗余系统的重要组成部分。在冗余系统中，扩展机架可以同样被主备CPU同时访问，确保在CPU切换时，扩展IO点的状态不丢失、控制不中断。其标准化的尺寸和接口，使得它可以轻松替换老旧损坏的机架，或者与新购的模块无缝对接。

最后，6ES5701-1LA11 的维护便利性同样出色。清晰的槽位编号和宽敞的内部空间，使得模块的插拔、更换和检修变得异常简单。工程师可以快速定位故障模块，并在几分钟内完成更换，最大程度减少停机时间。对于大型系统而言，这种高效的维护特性，为企业挽回的经济损失不可估量。它是大型自动化系统不可或缺的“扩张领土”。
