包装印刷机械必备 6ES7352-5AH00-0AE0 S7-300高速布尔处理器

描述

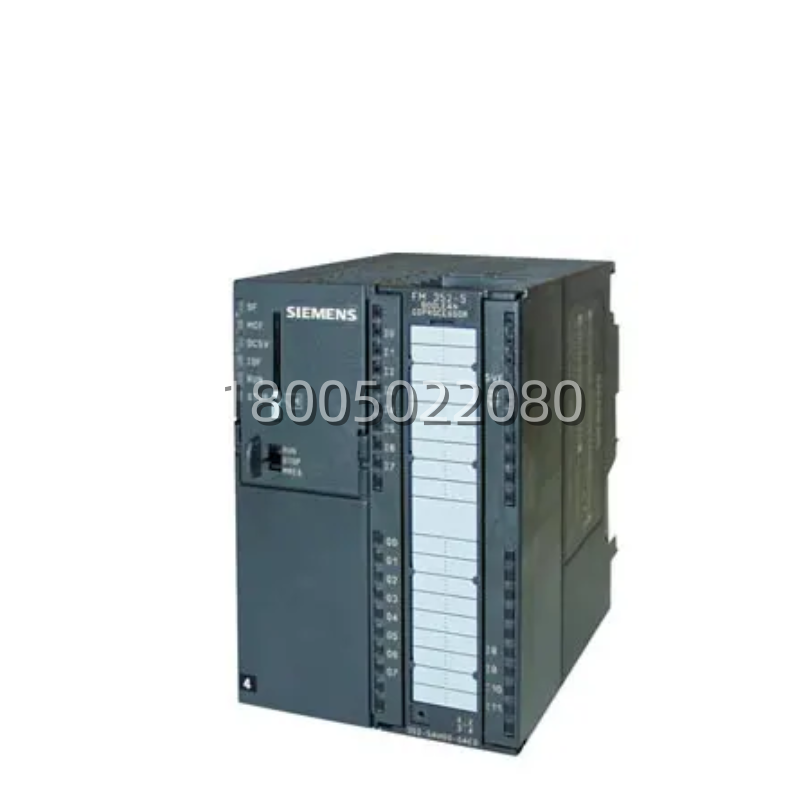

6ES7352-5AH00-0AE0 产品概述

在高速自动化产线上，时间就是金钱，毫秒级的延迟都可能导致产品报废甚至设备损坏。普通的PLC CPU在处理海量高速信号时往往力不从心，扫描周期成了瓶颈。这时候，你就需要一位专门的“短跑冠军”—— 6ES7352-5AH00-0AE0 ，西门子SIMATIC S7-300家族中的高速布尔处理器 (FM 352-5 High-Speed Boolean Processor)。它不仅仅是一个IO模块，更是一个带有独立微处理器的智能功能模块，专门负责那些对时间要求极其苛刻的逻辑运算和定位控制任务。

6ES7352-5AH00-0AE0 的核心使命是将高速逻辑控制从主CPU中剥离出来，独立运行。它拥有令人咋舌的1μs布尔指令执行速度，这意味着它可以实时处理频率高达几百kHz的输入信号，并做出瞬时响应。模块集成了12路高速数字量输入和8路高速数字量输出，更关键的是，它内置了一个高性能的编码器接口，支持RS-422增量式编码器和SSI绝对值编码器。这使得它能够轻松实现电子凸轮 (Electronic Cam)、高速计数、位置比较、触发电输等复杂功能。对于包装机、印刷机、冲压机等需要多轴同步、高速启停的设备， 6ES7352-5AH00-0AE0 是替代传统机械凸轮控制器、提升生产速度和柔性的终极解决方案，稳准狠地掌控每一个运动细节。

6ES7352-5AH00-0AE0 技术规格

产品型号：6ES7352-5AH00-0AE0

制造商：SIEMENS (西门子)

产品类型：高速布尔处理器 (High-Speed Boolean Processor – FM 352-5)

所属系列：SIMATIC S7-300

数字量输入：12点 (24V DC, 高速输入)

数字量输出：8点 (24V DC, 0.5A, 高速输出)

布尔运算速度：典型值 1 μs

编码器接口：1路，RS-422.支持增量式 (Incremental) 和 SSI (Synchronous Serial Interface) 绝对值编码器

最大计数频率：高达 1 MHz (取决于编码器类型和设置)

功能范围：高速逻辑控制、电子凸轮、高速计数、位置监控、脉冲输出

编程方式：使用FM 352-5专用配置软件 (基于STEP 7)

供电电压：24 V DC (20.4 V – 28.8 V)

输入电流：典型值 60 mA (内部) + 负载电流

输出电流：每点最大 0.5 A，总电流限制需参考手册

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

防护等级：IP20

连接器：40针前连接器 (需单独订购)

尺寸：单宽模块 (Single Width)

主要特点和优势

说到 6ES7352-5AH00-0AE0 的厉害之处，首当其冲的就是它的“极速性能”。普通S7-300 CPU的布尔指令执行时间通常在几十到几百纳秒级别，但加上程序扫描、IO刷新等开销，整体响应时间很难达到微秒级。而 6ES7352-5AH00-0AE0 内部集成了专用的RISC处理器，专门优化用于执行布尔逻辑和位置控制算法，其指令执行周期稳定在1μs左右。这种“硬实时” (Hard Real-Time) 能力，让它能够精准捕捉高速运动的瞬间，比如检测飞速通过的标签、控制高速喷墨阀的开关，确保动作分毫不差。

再一个就是它的“高度集成与智能化”。很多高速应用需要额外的计数器模块、定位模块配合，接线复杂且占用槽位。 6ES7352-5AH00-0AE0 将高速IO、编码器接口、逻辑处理器合三为一。它内置的电子凸轮功能 (Electronic Cam) 尤为强大，用户可以通过软件轻松定义多达64个凸轮轨迹，替代复杂的机械凸轮机构，不仅减少了机械磨损和维护成本，还能通过修改参数快速切换产品规格，极大地提升了设备的柔性 (Flexibility)。此外，它支持SSI绝对值编码器，即使断电重启也能立即知道当前位置，无需回零操作，大大提高了生产效率。

从工程应用角度看， 6ES7352-5AH00-0AE0 的开发和调试也非常便捷。西门子提供了专用的配置工具 (Configuration Tool)，集成在STEP 7环境中。用户无需编写复杂的底层代码，只需通过图形化界面或表格定义输入输出逻辑、凸轮曲线、比较阈值等参数，下载即可运行。模块还具备完善的诊断功能，能实时监控编码器状态、超速错误、逻辑冲突等，并通过LED指示灯和CPU诊断缓冲区反馈信息。这种“傻瓜式”配置加“专家级”性能的组合，让 6ES7352-5AH00-0AE0 成为高速自动化领域工程师手中的“神器”，用过的都说真香!
