告别机械磨损：西门子 6ES7352-5AH00-0AE0 电子凸轮技术揭秘

描述

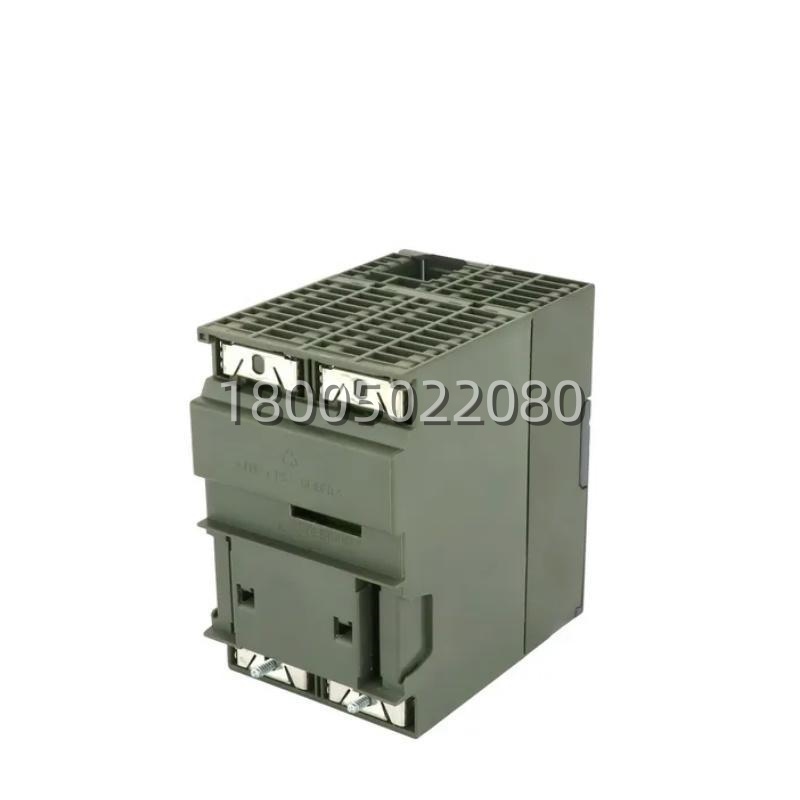

6ES7352-5AH00-0AE0 产品概述

在咱们工控江湖里，普通的PLC处理逻辑还行，可一旦碰上那种每分钟几百次甚至上千次的高速定位任务，比如药片装瓶、香烟包装或者高速贴标，常规CPU的扫描周期根本跟不上，稍微一卡顿就是大批废品。这时候，你就得请出这位“短跑冠军”—— 6ES7352-5AH00-0AE0.这可不是普通的信号模块，它是西门子SIMATIC S7-300家族中专为高速任务设计的FM352-5电子凸轮控制器(Electronic Cam Controller)。

很多老法师都知道，以前搞高速凸轮得用复杂的机械机构，调整麻烦还容易磨损。但 6ES7352-5AH00-0AE0 直接把这一切数字化了。它内部集成了一颗独立的50MHz高速布尔处理器(Boolean Processor)，这颗“芯”专门用来处理时间敏感的控制任务，完全不受S7-300主CPU扫描周期的影响。这意味着什么?意味着它的输入响应和输出动作能达到纳秒级(20ns)，哪怕主CPU正在忙别的，这块 6ES7352-5AH00-0AE0 也能稳稳地守住每一个定位点。它支持连接增量式编码器，能完美实现电子凸轮曲线、高速计数、位置比较等功能。对于需要极高动态响应和精度的场合， 6ES7352-5AH00-0AE0 就是那个能让你的机械设备跑得又快又准的灵魂部件。

6ES7352-5AH00-0AE0 技术规格

产品型号：6ES7352-5AH00-0AE0

制造商：西门子 (SIEMENS)

产品类型：功能模块 (Function Module) – 电子凸轮控制器

所属系列：SIMATIC S7-300 (FM352-5)

内置处理器：50 MHz 高速布尔处理器

编码器接口：1路 增量式编码器 (RS422/TTL)，最高200 kHz

数字量输入：16点 (高速输入，用于触发/锁存)

数字量输出：16点 (高速输出，响应时间20ns)

功能范围：电子凸轮 (Electronic Cam), 高速计数, 位置控制, 频率测量

凸轮数量：最多可组态 64 个电子凸轮开关点

分辨率：取决于编码器，支持高分辨率插值

工作温度：0℃ – 60℃

存储温度：-40℃ – 70℃

相对湿度：5% – 95% (无冷凝)

尺寸标准：宽40mm × 高125mm × 深115mm

前连接器：40针 (需单独订购)

配置软件：STEP 7 + FM352-5配置包 (含GSD文件及功能块)

主要特点和优势

说到 6ES7352-5AH00-0AE0 的优势，第一个词必须是“快”。在高速自动化领域，时间就是金钱，毫秒级的延迟都可能导致产品报废。 6ES7352-5AH00-0AE0 凭借板载的50MHz独立处理器，实现了真正的硬件级高速处理。它的输入信号滤波时间和输出响应时间低至20纳秒，这种极致的速度(Ultra-high Speed)让它能轻松捕捉到高速运动中的微小位置变化，并立即做出反应。相比之下，依赖主CPU扫描的标准模块在这种场景下简直就是“慢动作回放”。

再一个就是它的“智能凸轮”功能。传统的机械凸轮一旦加工完成，曲线就固定了，想改就得换零件，费时费力。但 6ES7352-5AH00-0AE0 允许你在软件里随意定义和修改凸轮曲线。你可以设置多达64个开关点，每个点的位置、宽度、极性都能独立调整。这种极高的灵活性(Flexibility)让一台设备能适应多种产品规格，换型时只需调用不同的程序配方，无需停机调整机械结构，大大提升了生产线的柔性制造能力。而且，它还支持凸轮曲线的平滑过渡和同步控制，确保机械动作如丝般顺滑。

还有个关键点，就是它的“独立性”和“可靠性”。 6ES7352-5AH00-0AE0 的所有高速逻辑都在本地闭环运行，不占用主CPU资源，也不受总线通讯抖动的影响。即使S7-300的CPU因为复杂运算暂时变慢， 6ES7352-5AH00-0AE0 依然能精准地完成每一个定位任务，保证生产不中断。此外，它具备完善的诊断功能，能实时监测编码器断线、信号丢失等故障，并迅速报警。总的来说， 6ES7352-5AH00-0AE0 是用硬核的硬件性能，换取了极致的控制精度和生产效率，是高端包装、印刷、装配机械不可或缺的核心组件。
