揭秘 西门子 6ES7353-1AH01-0AE0 ：为何它是包装机械与分切设备的“心脏”？

描述

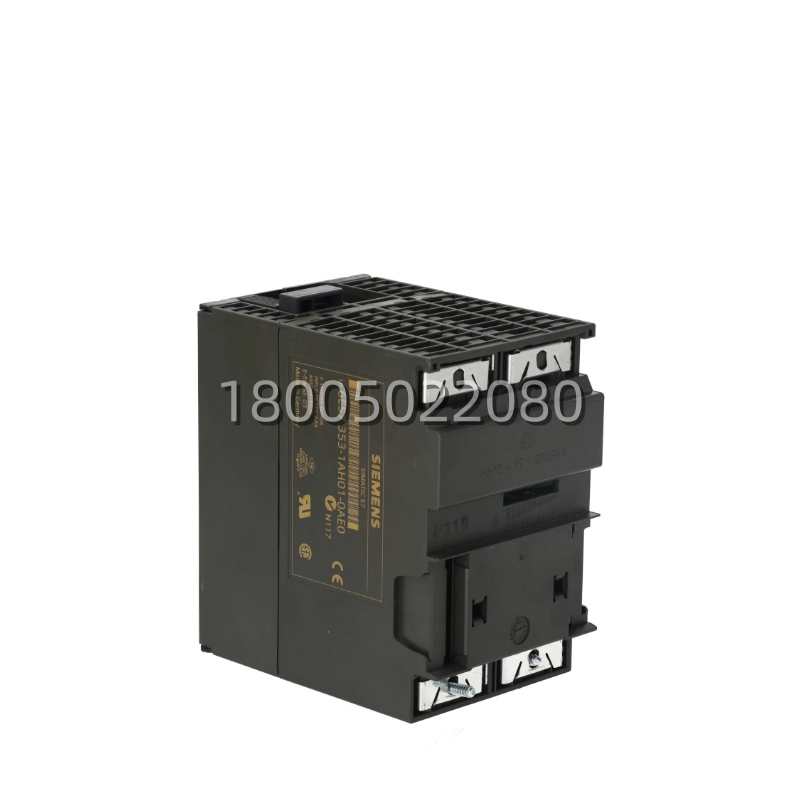

6ES7353-1AH01-0AE0 产品概述

在工业自动化的运动控制领域，步进电机因其成本低、控制简单而广泛应用，但如何让它们跑得快、停得稳、走得准，却是个技术活。今天咱聊的这块 西门子 6ES7353-1AH01-0AE0 ，就是SIMATIC S7-300系列中一款极具专业度的“步进大师”。它不仅仅是一个脉冲发生器，更是一位精通运动轨迹规划的“指挥家”。作为FM353定位模块的步进电机版本， 6ES7353-1AH01-0AE0 专为那些需要高精度、高动态响应的单轴点位控制任务而生。

传统的PLC CPU通过高速脉冲输出(PTO)控制步进电机，往往占用大量扫描周期，且在处理复杂加减速曲线时力不从心，容易导致电机失步或机械冲击。但 西门子 6ES7353-1AH01-0AE0 不同，它将运动控制任务完全卸载到独立的协处理器上。无论是简单的点到点移动，还是复杂的S曲线平滑加减速，甚至是电子齿轮同步，它都能独立、实时地完成，完全不干扰CPU的逻辑运算。这种“专业的人做专业事”的架构，让 6ES7353-1AH01-0AE0 在贴标机、分切机、绕线机等高速包装设备中成为了不可或缺的核心组件，真正实现了运动控制的“丝滑”体验。

6ES7353-1AH01-0AE0 技术规格

产品型号： 6ES7353-1AH01-0AE0

制造商：西门子 (Siemens)

产品类型：定位模块 (Positioning Module) – 步进电机版

所属系列：SIMATIC S7-300 (FM353)

控制轴数：1轴

脉冲输出类型：RS422 (差分信号)，抗干扰能力强

最大脉冲频率：200 kHz (可参数化)

最小脉冲频率：0.1 Hz

分辨率：最高32位 (取决于编码器反馈配置)

加减速模式：线性 ramp, S曲线 (S-curve, 可配曲率)

参考点趋近模式：支持多种主动/被动回零方式 (如撞限位、寻Z相)

连续运行模式：支持多段路径连续插补

电子齿轮比：可编程，实现主从轴同步

负载电压：24V DC (用于使能、限位等数字量信号)

隔离方式：光电隔离 (脉冲输出与背板隔离)

隔离电压：500V AC

接口连接器：20针前连接器 (配套专用电缆)

安装方式：DIN导轨安装

防护等级：IP20

工作温度范围：-25°C 至 +60°C

尺寸规格：40mm x 125mm x 115mm (宽x高x深)

重量：约160g

主要特点和优势

说到 西门子 6ES7353-1AH01-0AE0 的厉害之处，首推它的“S曲线加减速”功能。在高速启停场合，传统的梯形加减速会让机械结构承受巨大的冲击力，导致设备抖动甚至损坏。而 6ES7353-1AH01-0AE0 生成的S曲线速度轮廓，能让加速度平滑过渡，极大减少了机械振动和噪音，延长了设备寿命，同时还能在保证平稳的前提下实现更快的节拍。这对于精密印刷、薄膜分切等对张力控制要求极高的应用来说，简直是救命稻草。

再看它的“独立性与实时性”， 6ES7353-1AH01-0AE0 板载了专用的运动控制芯片和内存。一旦CPU下发运动指令(如“移动到绝对位置X”)，后续所有的脉冲生成、方向控制、加减速计算全由模块自己完成。即使CPU处于高负荷扫描状态或发生短暂故障，该模块仍能按照既定轨迹安全完成当前动作或执行预设的停止策略。这种硬件级的独立性，保证了运动控制的确定性和高可靠性。此外，它还支持“直接测量系统”接入，可连接增量式编码器进行闭环监控，实时检测丢步情况并报警，让开环的步进系统具备了半闭环的安全特性。

易用性方面，配合STEP 7软件和专用的FM353配置包(Configuration Package)，工程师无需编写复杂的脉冲算法，只需在图形化界面中设置电机参数、速度曲线和I/O逻辑，系统即可自动生成底层驱动代码。模块还提供了丰富的诊断功能，如过载、限位触发、编码器故障等，都能通过LED指示灯和CPU诊断缓冲区快速定位。无论是新手还是老手， 西门子 6ES7353-1AH01-0AE0 都能凭借其强大的功能和友好的交互，成为您运动控制系统中最得力的“单轴管家”。
