6ES7223-1BH22-0XA0 技术规格

产品型号：6ES7223-1BH22-0XA0

制造商：西门子 (Siemens)

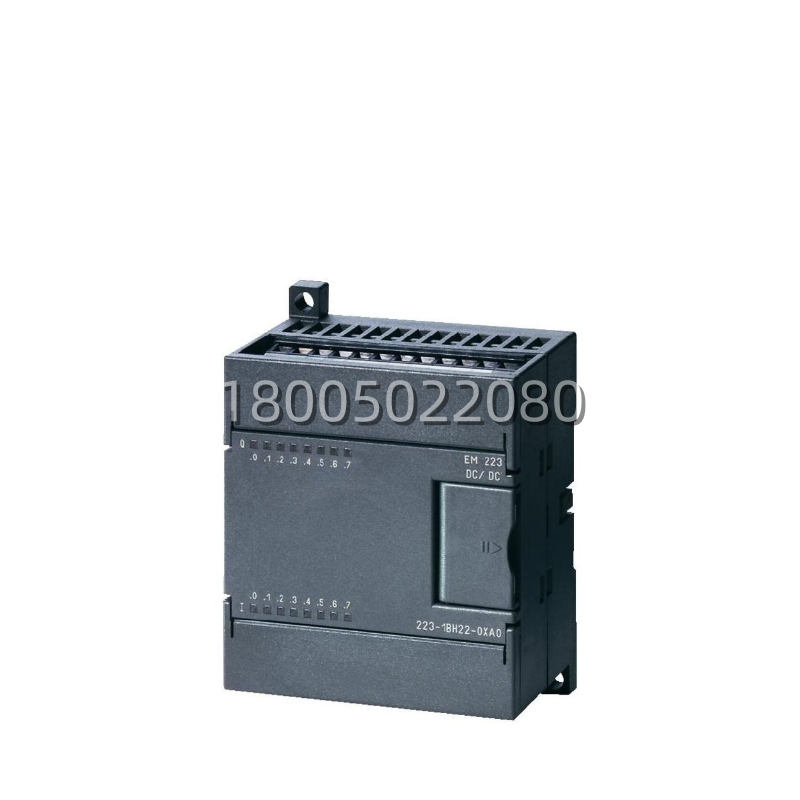

产品名称：EM 223 Digital Combination Module (8 DI / 8 DO)

所属系列：SIMATIC S7-200 (CN/Standard)

数字量输入 (DI)：

点数：8点

电压等级：24V DC

输入特性：漏型/源型可选 (取决于公共端接法)

隔离：光电隔离 (每组)

数字量输出 (DO)：

点数：8点

输出类型：晶体管 (MOSFET)

电压等级：24V DC (20.4 – 28.8V)

额定电流：0.75A / 点 (最大)

最大负载电流：4A / 公共端 (Common)

开关频率：

电阻性负载：最高 20 kHz

电感性负载：最高 0.5 Hz (需加续流二极管)

短路保护：有 (电子保护)

功耗 (5V DC from Bus)：约 130 mA

尺寸：46 x 80 x 62 mm (宽x高x深)

重量：约 160g

工作温度：0°C 至 +55°C

防护等级：IP20

接线方式：可拆卸端子排 (螺丝紧固)

6ES7223-1BH22-0XA0 产品概述

在工业自动化这片江湖里，S7-200系列虽已停产，但其存量巨大，而 6ES7223-1BH22-0XA0 (EM 223 8DI/8DO DC 24V) 则是该系统中最受欢迎的扩展模块之一。它完美解决了CPU本体I/O点数不足的问题，同时提供了继电器无法比拟的高速开关能力。

作为混合型模块，6ES7223-1BH22-0XA0 在一块板上集成了8个输入点和8个输出点，极大地节省了控制柜空间。其核心优势在于输出级采用了晶体管技术。这意味着它没有机械触点，开关动作是电子式的，响应速度极快(微秒级)，能够产生最高20kHz的脉冲串(PTO)或脉宽调制(PWM)信号。这使得它成为驱动步进电机、伺服放大器、高频电磁阀(如喷码机、高速包装机)的理想选择。

此外，晶体管输出的寿命几乎是无限的(数亿次操作)，彻底消除了继电器因频繁动作而烧毁触点的隐患。虽然它只能控制直流负载，但在现代自动化系统中，24V DC已成为标准控制电压，因此适用性极广。6ES7223-1BH22-0XA0 通过S7-200的扩展总线直接从CPU获取5V电源，无需外部24V供电给模块本身(但负载需要外部24V电源)，安装简便，即插即用。可以说，它是提升S7-200系统动态性能和可靠性的关键组件。

主要特点和优势

说到 6ES7223-1BH22-0XA0 的优势，那真得好好掰扯掰扯。首先，它的“高速性能”是继电器模块望尘莫及的。对于需要每秒开关几十次甚至上千次的场合(如高速计数、脉冲输出、PWM调光)，继电器根本反应不过来，甚至会瞬间损坏。而 6ES7223-1BH22-0XA0 轻松应对20kHz的高频信号，让S7-200也能玩转运动控制和精密调节。

其次，“超长寿命”是其另一大杀手锏。机械继电器的寿命通常在10万到100万次，而晶体管模块的寿命以亿次计。在那些需要24小时不间断高频运行的设备上，使用 6ES7223-1BH22-0XA0 意味着几乎免维护，大大降低了停机风险和备件成本。

再一个不得不提的就是它的“紧凑与集成”。一块模块搞定8入8出，宽度仅46mm，比单独买输入和输出模块省空间多了。而且它自带光电隔离，输入输出分组隔离，抗干扰能力强，能有效保护CPU免受现场高压或噪声的影响。

此外，它的接线和维护也非常方便。采用可拆卸的端子排，更换模块时无需拆线，只需拔下端子排插到新模块上即可，极大缩短了维修时间。内部还集成了短路保护和过载保护，当负载异常时自动切断输出并报错，防止故障扩大。总的来说，6ES7223-1BH22-0XA0 凭借其在高速响应、耐用性、空间效率和安全性上的卓越表现，成为了S7-200系统中不可或缺的高性能扩展单元。
