搞定交流直流混合控制，就靠 6ES7222-1HH32-0XB0 16路继电器输出

描述

6ES7222-1HH32-0XB0 技术规格

产品型号： 6ES7222-1HH32-0XB0

制造商：西门子 (Siemens)

产品类型：数字量输出模块 (Digital Output Module)

所属系列：SIMATIC S7-1200

具体型号描述：SM 1222. 16 DO, Relay 2A

输出通道数：16 点

输出类型：机电式继电器 (Electromechanical Relay)

额定负载电压：

交流：24 V AC 至 250 V AC

直流：5 V DC 至 30 V DC

额定负载电流：

每点最大：2 A (阻性负载)

每组公共端最大：8 A (4点一组，共4组)

模块总最大：10 A (所有触点总和)

最小负载电流：10 mA (确保可靠接触，防止触点氧化)

机械寿命：> 10.000.000 次操作

电气寿命：

阻性负载 (AC-1): > 100.000 次 (额定负载下)

感性负载 (AC-15/DC-13): 显著降低，建议加保护电路

开关频率：

阻性负载：最大 0.5 Hz (推荐)

感性负载：最大 0.2 Hz (推荐)

隔离电压：

通道间：无隔离 (分组隔离)

通道与逻辑电路：500 V AC (测试电压)

通道与背板总线：500 V AC (测试电压)

分组情况：16点分为4组，每组4点共用一个公共端 (1L+, 2L+, 3L+, 4L+)

尺寸 (WxHxD)：45 mm x 100 mm x 81 mm (含连接器)

重量：约 130 g

功耗：

逻辑电源 (5V from backplane): 典型 60 mA

继电器线圈功耗：包含在负载回路中

工作环境温度：0°C 至 +55°C (垂直安装), +45°C (水平安装)

防护等级：IP20

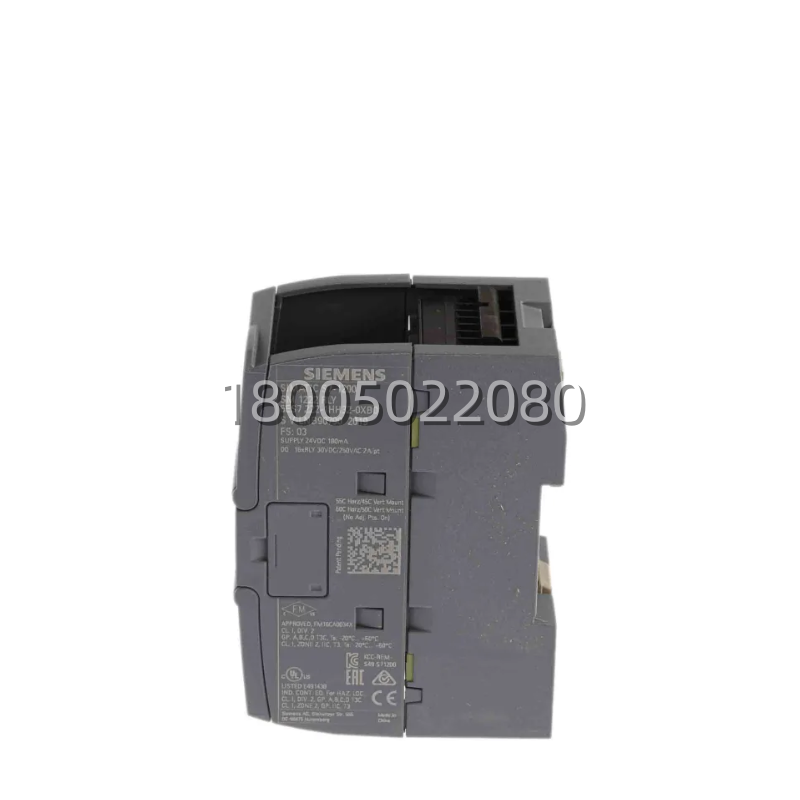

6ES7222-1HH32-0XB0 产品概述

在SIMATIC S7-1200这个现代化的自动化平台上，CPU本体虽然强大，但IO点数往往有限。当你的设备需要控制几十个甚至上百个交流接触器、指示灯、电机启停回路时，6ES7222-1HH32-0XB0 就是你的救星。它是S7-1200家族中点数最多、能力最强的继电器输出扩展模块。今儿个老姜我就给大伙儿好好唠唠这位能扛事儿、耐造作的“开关大力士”—— 6ES7222-1HH32-0XB0.

这 6ES7222-1HH32-0XB0 的核心价值在于“高密度”与“强驱动”。一般的继电器模块只有8点，而它直接给了16点!这意味着在同样的导轨空间内，你能控制的负载数量翻倍。更厉害的是，它的每个触点都能承受2A的电流，这对于直接驱动小型接触器(通常线圈电流在0.1A-0.5A之间)、电磁阀、指示灯来说绰绰有余。你不再需要为每一个PLC输出点配一个中间继电器，直接把220V的火线接到模块的公共端，出线直接去负载，柜子瞬间清爽了，故障点也少了一大半。

作为继电器输出，6ES7222-1HH32-0XB0 最大的优势就是“不挑食”。它既能开关24V的直流负载(如直流继电器、电磁阀)，也能直接开关220V甚至250V的交流负载(如交流接触器、风扇、加热器)。这种交直流通用的特性，让它在面对复杂多变的现场负载时游刃有余。特别是在老旧设备改造中，很多负载是交流的，用晶体管模块还得加中间继电器转接，麻烦又占地方，而用上 6ES7222-1HH32-0XB0.一步到位，直接替换原有的继电器逻辑。

当然，继电器也有它的物理局限，比如响应速度慢(约10ms闭合，5ms断开)，不适合高频开关(如PWM调速或高速脉冲)。但在绝大多数逻辑控制、顺序控制、启停控制场合，它的速度完全够用。而且，机电式继电器的触点闭合电阻极低，漏电流几乎为零，对于某些对漏电流敏感的负载(如某些电子镇流器、高阻抗输入仪表)，它比晶体管输出更安全、更可靠。对于搞工程的人来说，6ES7222-1HH32-0XB0 不仅仅是一个扩展模块，它是简化布线、降低成本、提高系统兼容性的利器。
