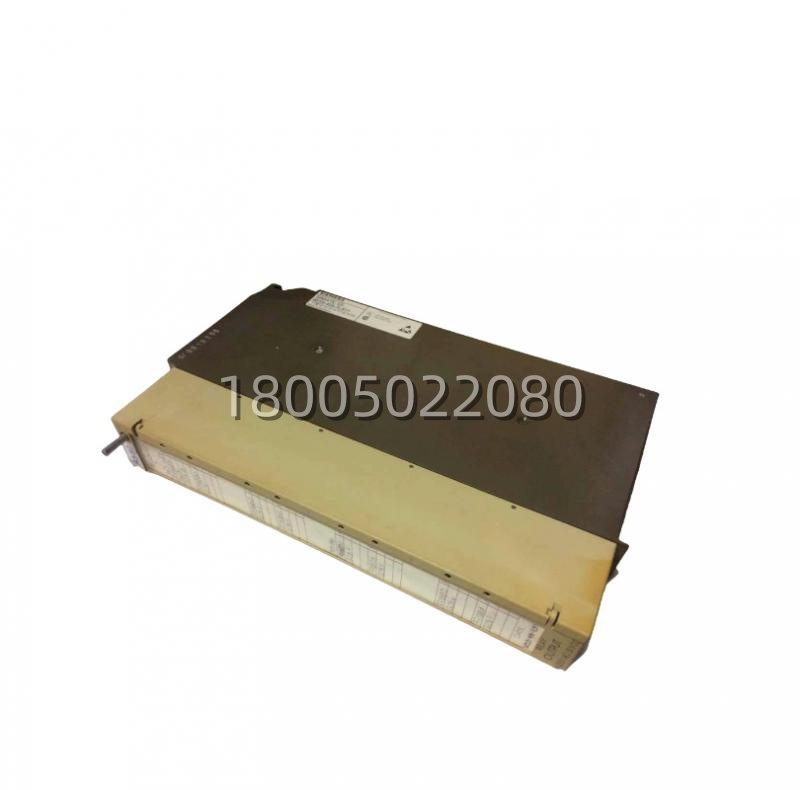

原装正品 西门子 6ES5458-7LB11 高可靠性物理隔离输出卡
原装正品 西门子 6ES5458-7LB11 高可靠性物理隔离输出卡 - 图片 2

原装正品 西门子 6ES5458-7LB11 高可靠性物理隔离输出卡

西门子 6ES5458-7LB11：这块 继电器输出模块，那是 SIMATIC S5 系统的“万能开关”！专为 S5-115U、S5-135U、S5-155U 设计，提供 4 路独立常开 (NO) 继电器触点输出。它最大的特点是交直流通吃，额定负载可达 2A/点 (AC-15/DC-13)，可直接驱动交流接触器、直流电磁阀、指示灯、小型电机等多种负载。采用物理机械触点，实现了 PLC 低压侧与现场高压侧的彻底电气隔离，抗干扰能力无敌。专治各种“负载类型杂、电压等级多、环境干扰大”的疑难杂症，是您维护老旧自动化系统的理想选择！别瞅了，原厂品质，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！
输出点数：4 点 (独立通道)
触点类型：常开 (NO, Normally Open)
额定负载电流：2A (AC-15 / DC-13)
最大切换电压：250V AC / 220V DC
输出类型：机电式继电器 (Electromechanical Relay)
隔离方式：物理触点隔离 (极高隔离电压)
适用CPU：S5-115U, S5-135U, S5-155U
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

6ES5458-7LB11 技术规格

产品型号：6ES5458-7LB11

制造商：西门子 (SIEMENS)

产品类型：数字量输出模块 (Digital Output Module) – 继电器型

所属系列：SIMATIC S5

输出点数：4 点 (4 Independent Outputs)

触点形式：常开 (NO) – 每个通道独立，无公共端限制

额定工作电压：

交流：24V AC 至 250V AC

直流：24V DC 至 220V DC

额定负载电流：

AC-15 (感性负载): 2A @ 250V AC

DC-13 (感性负载): 2A @ 24V DC (更高电压下需降容，如 0.2A @ 220V DC)

阻性负载 (AC-1/DC-1): 可达 5A (短时或特定条件，建议按 2A 设计)

最小负载：5V DC / 10mA (防止触点氧化，长期小电流需定期大电流清洗)

机械寿命：约 1000 万次 (无负载)

电气寿命：

AC-15: 约 10 万 – 30 万次 (取决于负载性质)

DC-13: 约 5 万 – 10 万次 (直流灭弧难，寿命较短)

响应时间：

接通 (On): 典型值 10ms – 15ms

断开 (Off): 典型值 5ms – 10ms (含熄弧时间)

隔离电压：

触点与逻辑侧：2500V AC (测试 1 分钟)

触点之间：2500V AC (通道间完全隔离)

功耗：典型值 3.5W (线圈驱动功耗)

工作环境温度：0°C 至 +60°C

存储温度：-25°C 至 +70°C

相对湿度：5% 至 95% (无冷凝)

安装方式：插入 S5 机架的任意通用插槽 (需占用 1 个 I/O 地址字)

尺寸 (WxHxD)：约 50mm x 120mm x 25mm (单宽模块)

重量：约 220g (继电器较重)

6ES5458-7LB11 产品概述

在复杂的工业现场，负载类型往往五花八门：既有 24V DC 的传感器，又有 220V AC 的风机，甚至还有 110V DC 的旧式执行机构。如果使用电子式输出模块，往往需要针对不同类型的负载配置不同的模块，或者加装大量的中间继电器进行转换，既占空间又增加成本。而西门子 6ES5458-7LB11.正是为了解决这种“混合驱动”难题而生的“万能钥匙”。

作为一款 4 点独立常开继电器输出模块，它广泛应用于 S5-115U、S5-135U 和 S5-155U 等中大型 PLC 系统中。它的核心优势在于物理隔离和负载兼容性。内部的微型继电器将 PLC 的低压逻辑电路与现场的高压负载电路在物理上完全断开。这意味着，无论现场侧是交流还是直流，是高压还是低压，甚至发生严重的短路或浪涌，只要不超过触点极限，都不会反向击穿损坏 PLC 的 CPU 或背板总线。这种绝对的电气安全是电子式模块无法比拟的。

此外，6ES5458-7LB11 的 4 个通道是完全独立的，没有公共端 (Common) 的限制。你可以第 1 点接 24V DC，第 2 点接 220V AC，第 3 点接 110V DC，互不干扰。这种灵活性使其成为改造项目和复杂工况下的首选。虽然它的响应速度(毫秒级)不如电子模块，且机械寿命有限，但在驱动大功率感性负载(如交流接触器线圈)时，其耐冲击能力和灭弧性能(配合外部 RC 回路)表现卓越。在那个自动化系统追求稳健可靠的年代，6ES5458-7LB11 是无数工程师心中的“定海神针”。如今，它是维持那些负载复杂、环境恶劣的老系统继续运转的稀缺宝贝。

主要特点和优势

说到 6ES5458-7LB11 的优势，那真是“稳、通、隔、强”。首先，交直流通吃，混合驱动是它的最大杀手锏。一块模块就能搞定所有类型的负载，无需备多种型号的备件，大大简化了库存管理和系统设计。对于改造项目，可以直接替换旧的继电器盘，无需更改现场线路电压。

其次，超高隔离，绝对安全。物理触点的隔离电压高达 2500V AC，且通道间也完全隔离。这使得它在高干扰、高电压波动的恶劣环境中(如电厂、钢厂、化工厂)表现极其稳定，不会因为电网波动导致 PLC 死机或误动作。它是保护昂贵 CPU 的最后一道防线。

再者，驱动能力强，耐冲击。继电器触点能承受较大的瞬间冲击电流(Inrush Current)，非常适合驱动容性或强感性负载(如变压器、大线圈)。虽然标称 2A，但在合理降容和使用灭弧装置的前提下，其可靠性极高。此外，模块面板上的 4 个 LED 灯直接由内部驱动电路控制，清晰显示 PLC 的输出指令状态(注意：灯亮代表 CPU 发出了闭合指令，若灯亮但负载不动作，则可能是继电器触点损坏或外部线路故障，便于快速定位是 PLC 问题还是现场问题)。对于追求极致安全和灵活性的老厂，6ES5458-7LB11 是无可替代的经典。
