6ES5460-4UA11 技术规格

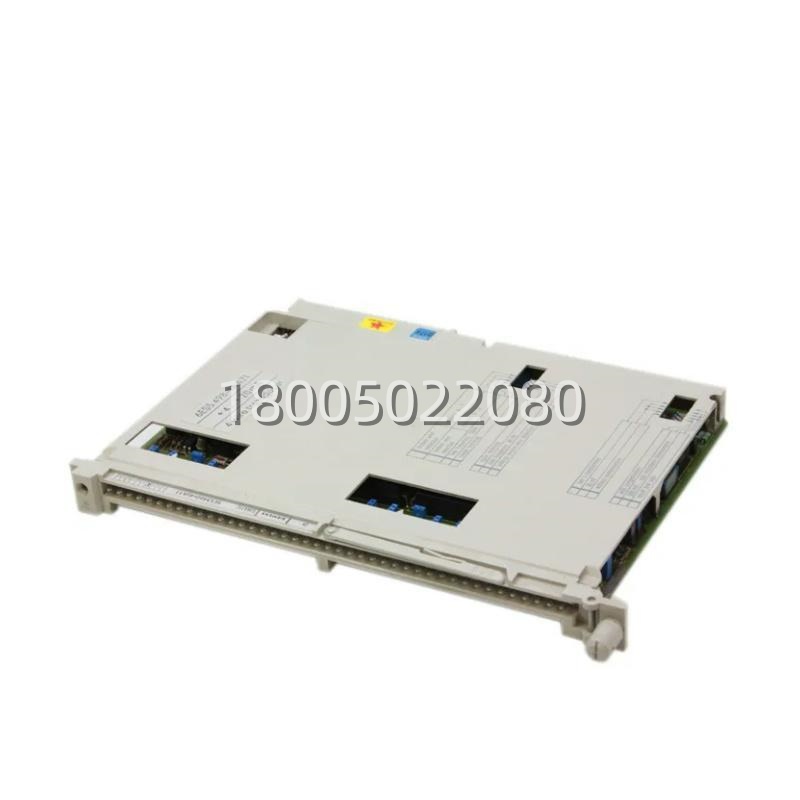

产品型号：6ES5460-4UA11
制造商：西门子 (Siemens)
产品类型：模拟量输入模块 (Analog Input Module)
所属系列：SIMATIC S5-95U/100U/115U/135U/155U
通道数量：8路 (差分输入)
可测信号类型及量程 (通过量程卡配置)：
电压：±2.5V, ±5V, ±10V
电流：0…20mA, ±20mA (需外接250Ω精密电阻，部分版本内置或需外部配置)
电阻：0…1kΩ, 0…10kΩ (用于热电阻Pt100等，需注意接线方式)
注：具体支持量程需参考硬件手册，不同子版本可能略有差异，4UA11通常覆盖常用范围
电气隔离：
通道与背板之间：是，光电耦合/变压器隔离，500V AC
通道与通道之间：是，独立隔离 (每个通道都有独立的A/D转换或隔离电路)
分辨率：9位 + 符号位 (即10位有效数据，含符号)，对应约0.1% – 0.2%的精度
转换时间：
基本转换时间：约 10ms – 20ms / 通道 (所有8通道轮询，总周期约80ms – 160ms)
抑制频率：50Hz / 60Hz (内置滤波器，抑制工频干扰)
输入阻抗：
电压输入：> 100kΩ
电流输入：250Ω (内部或外部)
电阻输入：恒流源激励
精度误差：
基本误差：±0.5% – ±1.0% (满量程，含非线性、迟滞等)
温度漂移：±0.01% / K
功耗：
5V DC (背板)：典型值 200mA – 250mA
外部负载：无 (由现场变送器供电，模块提供激励源用于电阻测量)
接线方式：前连接器 (Front Connector, 20针或40针，视具体机架而定)
尺寸标准：符合DIN 41494规范，欧卡尺寸
工作温度：0°C 至 60°C
存储温度：-40°C 至 70°C
防护等级：IP20 (模块本身)
诊断功能：支持组诊断，LED指示灯显示模块状态及故障 (如断线、超量程)
6ES5460-4UA11 产品概述
在工业自动化这片江湖里，有些老家伙不仅没退隐，反而越老越妖，成了镇场子的宝贝。西门子 6ES5460-4UA11 就是这么一位“扫地僧”级别的存在。作为SIMATIC S5系列中的8路隔离型模拟量输入模块，它可不是普通的信号采集器，而是专门为了解决多类型信号混合采集、高干扰、多地电位等极端工况下的过程数据获取难题而生的高手。在那些运行了二三十年的老电厂、钢铁厂、化工厂，你总能见到它的身影，稳稳地插在机架上，将现场那些微弱且嘈杂的模拟信号(如4-20mA电流、0-10V电压、热电阻阻值)干净利落地转换为数字量传递给CPU。
西门子 6ES5460-4UA11 的核心价值在于其卓越的通道级隔离能力和灵活的信号适应性。与普通非隔离模块不同，它能直接接受来自不同地电位、不同供电系统的变送器信号。它的每一个输入通道都是相互独立隔离的，并且与PLC背板也是隔离的。这意味着你可以将来自不同相线、不同变压器、甚至带有高压尖峰的传感器直接接到这块模块上，而不用担心它们之间互相干扰，或者把强电干扰传导给CPU和其他模块。这种“各自为战、互不牵连”的特性，让它成为解决模拟系统地环路干扰和共模电压问题的终极武器。同时，通过简单的量程卡配置(或软件设置，视具体版本)，它可以适应电压、电流、电阻等多种信号，一块模块搞定多种传感器，极大地简化了备件管理和系统设计。
在这个数字化浪潮席卷一切的时代，很多人觉得S5早就该进博物馆了。但老姜我得说句实话，在很多对安全性和信号完整性要求极高、且保留着大量老式变送器的老工厂里，西门子 6ES5460-4UA11 所代表的硬件级隔离依然是不可替代的。现在的很多紧凑型PLC为了省成本，只支持部分信号类型且隔离性能较弱，遇到复杂工况还得加信号隔离器，既增加了成本又占地方。而6ES5460-4UA11 这种“全能直连”且“铜墙铁壁”般的设计，正是现代工业最稀缺的便捷与安全。
主要特点和优势
说到 西门子 6ES5460-4UA11 的好处，那真是一箩筐都装不下。首先，这模块最牛的地方就在于它的“全通道独立隔离 + 多信号兼容”。这是它区别于普通模拟量模块的最大卖点。在大型工厂中，模拟传感器往往分布在不同区域，由不同的电源供电，地电位差异巨大。如果用非隔离模块，这些电位差会形成巨大的地环路电流，导致测量值漂移甚至损坏接口。而6ES5460-4UA11 能完美切断这些回路，允许不同通道接入不同地电位的信号，确保每个数据都纯净准确，互不干扰。
再一个，不得不提的就是它的“超强抗噪与高精度”。内置的高质量隔离变压器/光耦和数字滤波电路，能有效抑制现场的电磁干扰 (EMI) 和工频干扰 (50/60Hz)。即使在电焊机、大功率电机频繁工作的恶劣环境下，也能保证测量数据的稳定性。虽然以今天的标准看，9位+符号位的分辨率不算顶尖，但在绝大多数过程控制(如温度、压力、液位)应用中，其精度和稳定性完全够用，且长期漂移极小。
还有啊，这模块的灵活性也是相当给力。通过配置量程卡(通常在模块侧面或底部)，用户可以轻松切换电压、电流、电阻等不同信号类型，无需更换模块。这意味着同一块模块可以用于采集温度(Pt100)、压力(4-20mA)、阀门开度(0-10V)等多种参数，大大降低了备件库存成本和系统设计的复杂性。
最后，咱得聊聊它的“长寿”基因。西门子当年的做工，那是真的扎实。金属屏蔽罩、镀金接插件、工业级元器件，使得 西门子 6ES5460-4UA11 在高温、高湿、高粉尘的恶劣环境下，依然能保持长期稳定的运行。很多用户反馈，这模块一用就是二十年，数据依然精准。这种可靠性，在如今这个“计划性报废”盛行的年代，简直就是一股清流。
