6ES5460-4UA12 技术规格

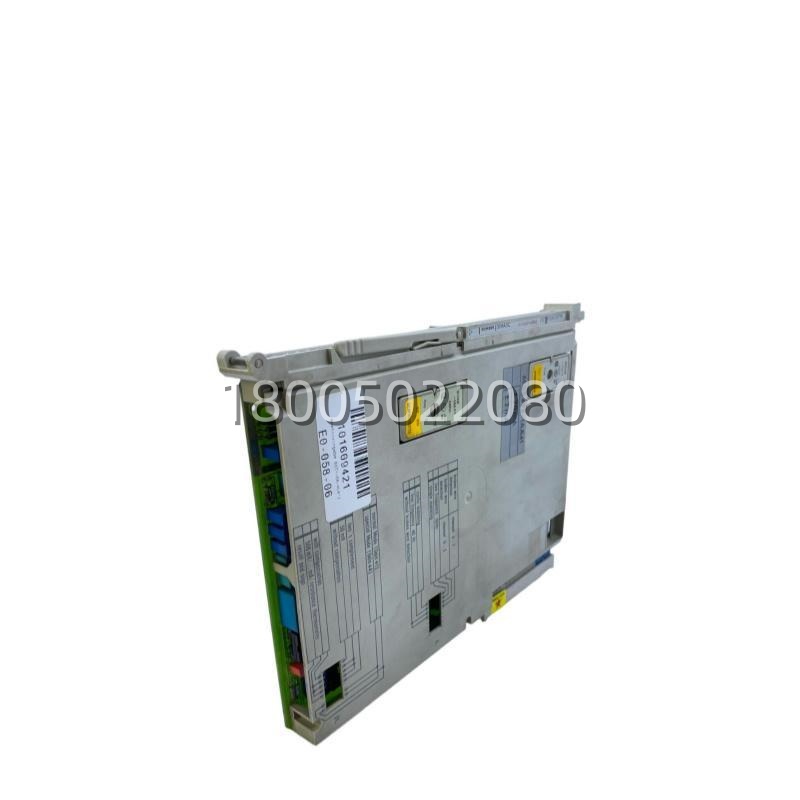

产品型号：6ES5460-4UA12
制造商：西门子 (SIEMENS)
产品类型：模拟量输入模块 (Analog Input Module) – Isolated & Configurable
所属系列：SIMATIC S5 (S5-100U/115U/135U/155U通用)
通道数量：4 通道
输入信号类型 (通过DIP开关选择):
电压: ±10V, ±5V, ±2.5V, 0-10V, 0-5V, 1-5V 等
电流: 0-20mA, 4-20mA, ±20mA 等 (内部集成250Ω精密电阻将电流转为电压)
输入阻抗:
电压输入: ≥ 10 MΩ
电流输入: 250 Ω (内部)
分辨率：8位 + 符号位 (典型值，对应数字量范围通常为 -27648 到 +27648 或 0-27648)
转换时间：约 10-20 ms / 通道 (所有通道轮询)
隔离方式：通道间隔离 (Channel-to-Channel Isolation) 及 通道与背板隔离。每个通道都是独立的“孤岛”!
隔离电压：通常为 500V AC 或更高 (测试电压)
共模抑制比 (CMRR): 高 (具体数值参考手册，通常>60dB)
保护功能：输入端过压保护、断线监测 (针对电流输入)
连接器：前连接器 (Front Connector) 需单独购买 (通常为20针)
安装位置：S5扩展机架或主机架任意槽位 (除电源槽外)
工作温度：0 °C 至 +60 °C
存储温度：-25 °C 至 +70 °C
尺寸 (WxHxD)：约 45 x 140 x 270 mm (含连接器)
重量：约 0.28 kg
6ES5460-4UA12 产品概述
在过程控制系统中，模拟量信号(温度、压力、流量等)是PLC感知世界的“神经末梢”。然而，工业现场复杂的电磁环境、长距离传输带来的地电位差，往往导致信号漂移、波动甚至损坏PLC。6ES5460-4UA12 就是为了解决这些痛点而生的隔离型、可组态模拟量输入模块。
它不仅提供了4个高精度的输入通道，更赋予了用户极大的灵活性。通过模块正面的DIP拨码开关，你可以轻松将每个通道设置为需要的电压或电流模式，无需更换硬件即可适应不同的传感器(如热电偶变送器输出0-10V，压力变送器输出4-20mA)。更关键的是，它实现了通道间的全电气隔离。这意味着，即使某个通道接入了带有高共模电压的传感器，或者发生了接线短路，故障也会被死死限制在该通道内，绝不会干扰其他通道的读数，更不会烧毁背板总线或CPU。对于S5-115U、135U、155U这些经典机型来说，6ES5460-4UA12 是构建高可靠性、高精度过程监控系统的“定海神针”。虽然只有4个通道，但每一个都精准、独立、安全，专测硬指标!
主要特点和优势
说到 6ES5460-4UA12 的优势，那真是切中了过程控制的命门。首当其冲的就是无与伦比的灵活性。电压/电流一键切换，让你在面对混合类型的传感器时游刃有余。不用为了几个电流信号专门买电流模块，也不用为了电压信号再买电压模块，一块 6ES5460-4UA12 全搞定，库存管理瞬间轻松，备件成本大幅降低。
其次是极致的安全隔离与抗干扰。这是它区别于普通非隔离模拟模块(如某些早期型号)的核心。在化工厂、电厂等强干扰场合，地环路是模拟信号的大敌，会导致读数乱跳。6ES5460-4UA12 的全隔离架构，彻底切断了地环路，消除了共模干扰，确保采集到的每一个数字都真实反映现场工况。哪怕一个通道遭遇雷击浪涌，其他通道照样精准工作，系统不停车。
再一个，6ES5460-4UA12 的诊断功能完善。针对电流输入，它能检测传感器断线(电流<3.6mA等)，并通过LED或状态字报警，让维护人员第一时间发现故障。总的来说，6ES5460-4UA12 就是一个戴着“透视镜”、穿着“防弹衣”的“神探”，看得准(高精度)、分得清(多信号)、抗得住(强隔离)，是恶劣工况下模拟量采集的不二之选。
