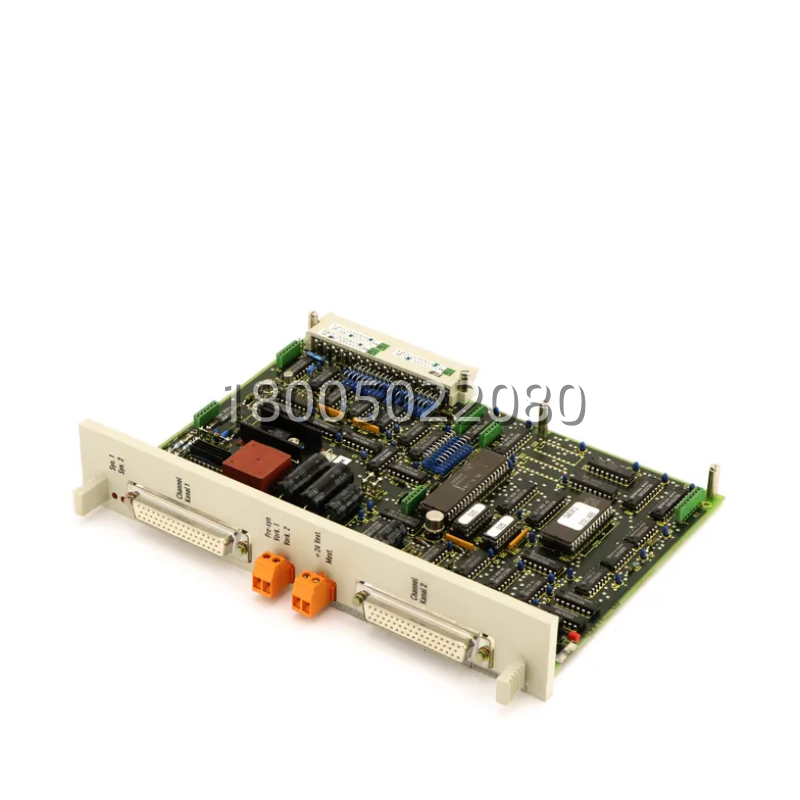

西门子 6ES5241-1AA12 数字位置解码器模块 SIMATIC S5 增量式编码器接口

描述

6ES5241-1AA12 产品概述

在工业自动化这片江湖里，普通的数字量输入模块只能告诉 PLC“有”或“无”，却根本无法捕捉高速运动的轨迹和精确的位置。这时候，就需要一位专业的“导航员”——西门子 6ES5241-1AA12 数字位置解码器模块。它是 SIMATIC S5 系列中专门为运动控制设计的智能功能模块，充当了 PLC 大脑与现场编码器眼睛之间的“翻译官”。

这块 6ES5241-1AA12 的核心任务就是接收来自增量式编码器(旋转或直线)发出的高速 A/B 相脉冲序列，并在硬件层面实时完成计数、方向判断和零位同步。它不占用 CPU 宝贵的扫描周期去处理高频脉冲，而是独立工作，将累积的位置值存储在模块内部的寄存器中，供 CPU 随时读取。这意味着即使 CPU 忙于其他逻辑运算，6ES5241-1AA12 也能确保每一个脉冲都不被遗漏，从而实现微米级的定位精度。对于 S5-115U、S5-135U 和 S5-155U 这些经典大型 PLC 系统，6ES5241-1AA12 是实现卷绕控制、定长切割、机器人关节定位、数控机床坐标检测等高级应用的关键组件。手里备着它，就像是给您的控制系统装上了“高精尖”的眼睛，无论设备跑多快，位置信息始终尽在掌握。

6ES5241-1AA12 技术规格

产品型号：6ES5241-1AA12

制造商：西门子 (Siemens)

产品类型：数字位置解码器模块 (Digital Position Decoder Module)

所属系列：SIMATIC S5

通道数：1 通道 (单轴位置检测)

输入信号类型：增量式编码器 (Incremental Encoder)

输入电平：24 V DC (TTL/HTL 兼容，通常支持 11-30V DC 宽电压输入，具体需查手册)

输入信号：

A 相: 脉冲信号

B 相: 脉冲信号 (滞后/超前 A 相 90°，用于判断方向)

R 相 / Zero Mark: 零位参考信号 (每转/每行程一个脉冲)

最高计数频率：200 kHz (四倍频后，即基频 50kHz x 4.或直接 200kHz 脉冲输入，视具体定义，通常 S5 241 系列支持高达 200kHz 的 A/B 相信号频率)

注：部分早期资料可能标注为 100kHz 或 200kHz，实际应用中建议按 200kHz 评估，但需考虑信号线缆长度和干扰。

计数位数：32 位 (带符号整数，允许正反转计数)

计数范围：-2.147.483.648 至 +2.147.483.647

功能模式：

连续计数

周期性计数

带零位同步的计数

预设值装载 (Preset)

硬件比较 (部分版本支持，或通过软件中断实现)

适用主机：S5-115U, S5-135U, S5-155U

安装位置：S5 机架槽位 (Slot)，占用 1 个标准槽位

数据交换：通过 I/O 地址区或参数区与 CPU 交换数据 (位置值、状态字、控制字)

功耗：典型 3-5 W (由背板 5V 供电，编码器电源通常由外部 24V 提供或模块引出)

防护等级：IP20 (安装于控制柜内)

工作温度：0 °C 至 60 °C

存储温度：-25 °C 至 70 °C

尺寸：标准 S5 模块尺寸 (高度约 290mm, 宽度约 25mm)

指示灯：

SF (红色): 组故障 (如断线、信号丢失、内部错误)

24V (绿色): 外部电源正常

通道状态灯: 指示计数方向或零位到达 (视具体设计)

诊断功能：支持断线监控 (A/B 相同时变化等异常)、溢出报警、零位丢失报警

主要特点和优势

说到 6ES5241-1AA12 的优势，那得从它的“高速”、“精准”和“智能”内功讲起。作为西门子早期大型 PLC 系统中专业的运动控制组件，它最大的特点就是“快”、“准”和“稳”。

卓越的高速计数能力：这是 6ES5241-1AA12 的核心竞争力。普通 PLC 输入点的响应速度通常在几十微秒级别，无法处理编码器发出的几十万赫兹的高频脉冲。6ES5241-1AA12 采用专用硬件计数器，能够轻松应对 200 kHz 甚至更高的信号频率，确保在高速运转的设备上(如高速飞剪、离心机)也能精确捕捉每一个位置变化，绝不丢步。

精准的方向识别与零位同步：模块自动分析 A/B 相的相位关系，实时判断旋转或移动方向，并进行加减计数。独有的 R 相(零位)处理功能，允许用户在每次开机或经过参考点时，将计数值自动复位或设置为特定预设值，消除了累积误差，建立了绝对的坐标基准。这对于需要重复定位精度的场合至关重要。

减轻 CPU 负担，提升系统效率：所有计数、滤波、方向判断均由模块硬件独立完成，CPU 只需在需要时读取当前的位置数值即可。这极大地释放了 CPU 的资源，使其能专注于复杂的逻辑运算和通讯任务，提升了整个控制系统的响应速度和稳定性。

灵活的组态与诊断：通过 STEP 5 编程软件，用户可以方便地对该模块进行参数化设置(如计数模式、预设值、比较值等)。完善的自诊断功能能及时发现编码器断线、信号干扰或电源故障，并通过 SF 灯和 CPU 诊断缓冲区报警，帮助维护人员快速定位问题。
