6ES5470-4UA12 技术规格

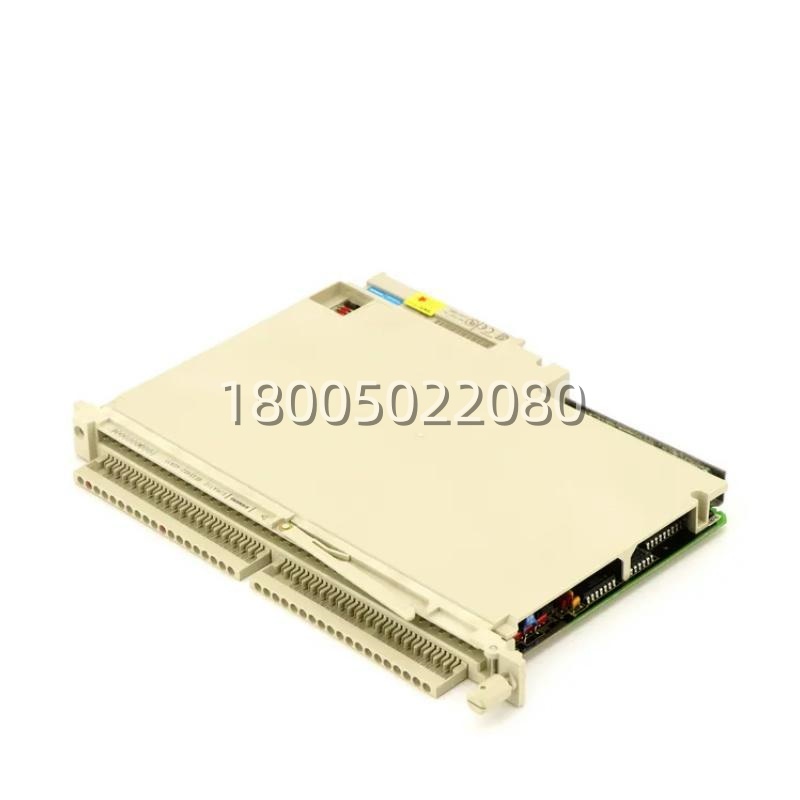

产品型号：6ES5470-4UA12 (兼容 6ES5470-4UA11)
制造商：Siemens (西门子)
产品类型：模拟量输出模块 (Analog Output Module)
所属系列：SIMATIC S5 / 470系列
适用中央处理单元：S5-95U, S5-100U, S5-115U, S5-135U, S5-155U (全兼容)
通道数量：4个独立模拟量输出通道
输出信号范围 (可组态)：
电流：0 … 20 mA, 4 … 20 mA
电压：0 … 10 V, -10 V … +10 V, 0 … 5 V, 1 … 5 V (具体取决于DIP设置)
分辨率：12位 (包括符号位，对应数字量范围通常为 -27648 到 +27648 或 0 到 27648)
转换时间：典型值 < 1ms / 通道 (总转换时间视通道数而定)
负载阻抗：
电流输出：最大 600Ω (典型值，视供电电压而定)
电压输出：最小 10kΩ
精度误差：
整体误差：±0.5% FS (满量程)
温度漂移：±0.01% FS / °C
隔离电压：500V AC (通道与背板总线之间，通道间可能共地或隔离，视具体接线)
诊断功能：断线检测 (电流模式)、短路检测、溢出/下溢指示
工作温度：0°C 至 +60°C
存储温度：-40°C 至 +70°C
防护等级：IP20
尺寸标准：符合DIN 41494规范，单宽模块
6ES5470-4UA12 产品概述
在西门子SIMATIC S5这个传奇家族的“过程控制”序列中，6ES5470-4UA12 绝对是个“多面手”。作为一款4通道模拟量输出模块，它完美解决了工业现场连续量控制的痛点。在那个数字通讯还不普及的年代，6ES5470-4UA12 凭借稳定的数模转换(D/A)能力，成为了连接PLC逻辑世界与现场物理世界(阀门、变频器、记录仪)的桥梁。无论是需要精确流量控制的化工管道，还是需要恒温加热的热处理炉，它都能输出平滑无阶梯的模拟信号，确保工艺参数稳稳当当。
对于很多还在运行S5系统的老厂来说，6ES5470-4UA12 不仅仅是个备件，更是维持产品质量的“定盘星”。随着时间推移，老旧模块的DA转换器容易老化，导致零点漂移、增益误差增大，表现为阀门关不死、温度控不准、电机转速忽高忽低。这时候，一块线性度好、零漂极小的 6ES5470-4UA12 就成了救命稻草。它能瞬间恢复那4路关键回路的控制精度，让波动巨大的工艺曲线重新变得平滑笔直。
拥有 6ES5470-4UA12.就意味着您的S5系统拥有了“显微镜”般的控制精度。其12位的分辨率足以满足绝大多数工业过程控制的需求。模块自带的诊断功能能在输出回路断线或短路时立即报警，防止事故扩大。无论是替代故障旧件，还是作为老系统技改项目的模拟量扩展，6ES5470-4UA12 都是您不可或缺的核心组件。有了它，粗糙的开关控制变成了细腻的连续调节。
主要特点和优势
提起 6ES5470-4UA12 的优势，那真是字字珠玑，最核心的还得是它的“灵活性”和“稳定性”。首先，它是真正的“万能输出”。通过模块正面的DIP拨码开关，您可以轻松将任意通道配置为电流或电压模式，甚至改变量程(如0-10V改4-20mA)。这意味着您不需要储备多种不同型号的模块，一块 6ES5470-4UA12 就能应对现场五花八门的执行器需求。这种灵活性(Flexibility)极大地简化了备件管理。
其次，6ES5470-4UA12 的“精准度”(Accuracy & Stability)令人惊叹。采用高质量的DA转换芯片和精密参考电压源，即使在全温范围内，其输出也能保持高度线性，温漂极小。对于化工、制药等对工艺参数极其敏感的行业，这种稳定性是保证产品合格率的关键。它输出的信号纹波小，不会引起执行器的微小抖动，延长了阀门定位器和变频器的寿命。
再者，诊断与保护性(Diagnostics & Protection)是 6ES5470-4UA12 的另一大绝活。在电流模式下，它能检测回路是否断线(开路)，在电压模式下能检测短路。一旦检测到故障，模块会通过LED指示灯报警，并可将输出保持在安全状态(如保持最后值或归零)，防止生产事故。同时，它与PLC总线之间有良好的电气隔离，防止现场高压干扰窜入CPU。
最后，不得不提的是它的兼容性与经济性。6ES5470-4UA12 几乎兼容所有S5中型和大型PLC，从最小的S5-95U到最大的S5-155U都能即插即用。考虑到其多功能性和长寿命，其综合拥有成本(TCO)极低。对于预算有限且需要模拟量控制的老系统，这是最明智的选择。
