6ES5465-7LA13 技术规格
产品型号：6ES5465-7LA13
制造商：西门子 (SIEMENS)
产品类型：模拟量输入模块 (Analog Input Module)
所属系列：SIMATIC S5
输入通道数：8 通道 (Channels)
信号类型及范围 (通过 DIP 开关选择)：
电压：±10V, ±5V, 1-5V, 0-10V
电流：0-20mA, 4-20mA (需配合外部或内部电阻，具体视接线)
电阻：Pt100 (标准型), Ni100 等 (支持 2 线/3 线/4 线制接法)
热电偶：Type B, E, J, K, L, N, R, S, T, U (需冷端补偿)
分辨率：12 位 + 符号位 (即 13 位有效数据，含符号)
转换时间：
基本转换时间：约 10ms – 20ms / 通道 (取决于滤波设置和信号类型)
8 通道总扫描时间：约 80ms – 160ms
输入阻抗：
电压输入：≥ 10 MΩ
电流输入：250 Ω (典型值，内部或外部)
隔离电压：
通道与背板总线：500V AC
通道之间：500V AC (部分版本支持更高或全隔离)
精度误差：
满量程误差：≤ ±0.5% – ±1.0% (取决于信号类型和温度)
温度漂移：≤ 0.01% / K
工作温度：0°C 至 +60°C
存储温度：-25°C 至 +70°C
相对湿度：5% 至 95% (无冷凝)
功耗：典型值 4.5W
安装方式：插入 S5 机架的任意通用插槽 (需占用 2 个 I/O 地址字，因模拟量数据宽度大)
尺寸 (WxHxD)：约 50mm x 120mm x 25mm (单宽模块)
重量：约 180g

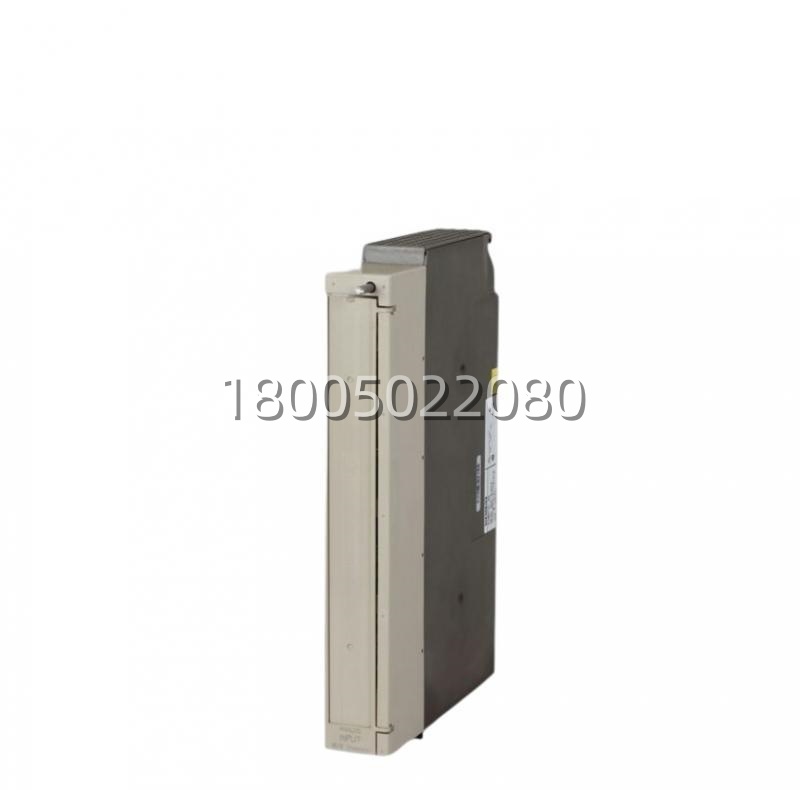

6ES5465-7LA13 产品概述
在过程控制系统中，温度、压力、流量等连续变化的物理量是工艺控制的核心依据。而西门子 6ES5465-7LA13.正是 SIMATIC S5 系统中负责将这些模拟世界信号“翻译”成数字语言的“高级翻译官”。作为一款 8 通道、高分辨率、可硬件组态的模拟量输入模块，它广泛应用于 S5-115U、S5-135U 和 S5-155U 等中大型 PLC 系统中。
它的最大亮点在于极高的灵活性。在那个软件组态尚不普及的年代，6ES5465-7LA13 创新地采用了板载 DIP 拨码开关设计。用户只需根据现场传感器类型(如是 4-20mA 电流环还是 Pt100 热电阻)，轻轻拨动模块上的小开关，即可完成通道配置，无需修改程序或下载组态数据。这不仅大大简化了调试过程，也使得现场维护变得异常简单——换个传感器类型，拨一下开关就行。
此外，它具备卓越的抗干扰能力和精度。模块内部采用了高质量的 A/D 转换芯片和信号调理电路，支持 12 位 + 符号位的高分辨率，能够捕捉微小的信号变化。通道间的光电隔离设计，有效切断了地环路干扰和高压浪涌对 PLC 系统的冲击，确保在变频器、大功率电机林立的恶劣工业环境中，数据依然稳如泰山。它支持热电偶的冷端补偿 (CJC)，直接连接热电偶即可准确测温，无需额外的补偿导线盒。对于运行了几十年的老系统，6ES5465-7LA13 依然是维持工艺参数精准监控的“定海神针”。
主要特点和优势
说到 6ES5465-7LA13 的优势，那真是“灵、准、稳、全”。首先，硬件拨码组态，灵活便捷是它的独门绝技。8 个通道可以独立配置成不同的信号类型(例如：通道 1 接热电偶测温度，通道 2 接 4-20mA 测压力，通道 3 接 0-10V 测液位)，一块模块就能应对复杂的现场工况，节省了备件种类和成本。
其次，高分辨率与高精度。12 位 + 符号位的分辨率意味着它能将 0-10V 的信号细分为 8192 份，最小分辨力达到 1.2mV 左右，足以满足绝大多数过程控制的需求。低漂移和高线性度保证了长期运行的测量准确性，减少了频繁校准的麻烦。
再者，全面隔离，安全可靠。通道间及通道与系统间的电气隔离，不仅保护了 PLC 免受现场高压故障的损害，还消除了多传感器共地带来的测量误差(地环路问题)。这对于长距离传输信号或分布式测量点尤为重要。此外，它还集成了断线检测功能(针对电流和电阻输入)，当传感器线路断开时，模块能识别并输出特定代码，提醒操作人员及时处理，避免控制失控。对于追求高灵活性、高精度和高可靠性的老厂，6ES5465-7LA13 是无可替代的经典。
