拒绝停产焦虑：西门子6ES5466-4UA11，经典S5架构的复杂工况数据守护神

描述

6ES5466-4UA11 技术规格

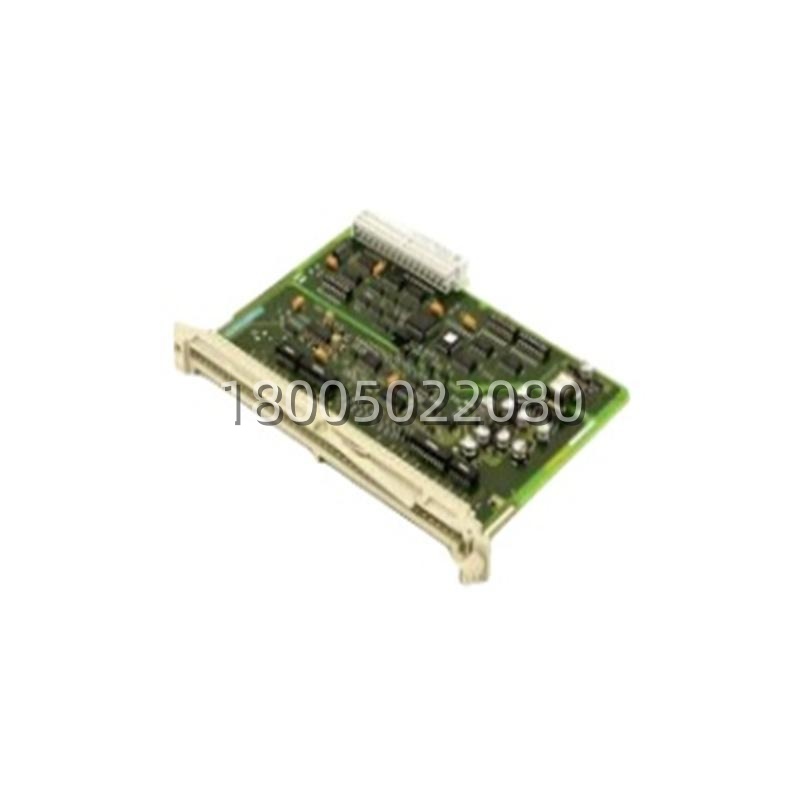

产品型号：6ES5466-4UA11

制造商：西门子 (Siemens)

产品类型：模拟量输入模块 (Analog Input Module – Floating)

所属系列：SIMATIC S5-115U/135U/155U

通道数量：8路 (标准配置，部分模式下可扩展逻辑通道数)

输入类型：浮地式 (Floating) – 输入电路与模块内部电路及背板完全隔离

可测信号类型及量程 (通过量程卡配置)：

电压：±2.5V, ±5V, ±10V

电流：0…20mA, ±20mA (通常需外接250Ω精密电阻，或利用内部配置)

电阻：0…1kΩ, 0…10kΩ (直接连接热电阻Pt100. Pt1000等，支持2线/3线/4线制)

注：此型号特别适合直接连接热电偶(需配合冷端补偿模块或软件补偿，部分版本支持内置补偿，需查具体手册确认，通常建议外配变送器或直接使用专用热电偶模块，但466因其浮地特性常被用于高精度电阻测温)

电气隔离：

通道与背板之间：是，变压器/光耦隔离，测试电压高达 500V AC 或更高

共模电压 (Common Mode Voltage)：允许输入信号地 (M-) 与模块参考地之间存在高达 ±75V DC / 60V AC 的电位差而不影响测量精度(这是浮地模块的核心优势!)

分辨率：9位 + 符号位 (约0.1% – 0.2% 精度)，部分量程下可通过平均滤波提高有效分辨率

转换时间：

基本转换时间：约 10ms – 20ms / 通道 (所有通道轮询，总周期取决于通道数)

抑制频率：50Hz / 60Hz (内置数字滤波器，强力抑制工频干扰)

输入阻抗：

电压输入：> 100kΩ

电流输入：250Ω (内部或外部)

电阻输入：恒流源激励，带断线检测

精度误差：

基本误差：±0.5% – ±1.0% (满量程)

温度漂移：极低，适合宽温环境

共模抑制比 (CMRR)：> 100dB (在50/60Hz下)，能有效滤除地环路噪声

功耗：

5V DC (背板)：典型值 250mA – 300mA (因隔离电路复杂，功耗略高)

外部负载：无 (由现场变送器供电，模块提供激励源用于电阻测量)

接线方式：前连接器 (Front Connector, 通常为40针)

尺寸标准：符合DIN 41494规范，欧卡尺寸

工作温度：0°C 至 60°C

存储温度：-40°C 至 70°C

防护等级：IP20 (模块本身)

诊断功能：支持组诊断，LED指示灯显示模块状态、断线、超量程及共模超限故障

6ES5466-4UA11 产品概述

在工业自动化这片江湖里，有些老家伙不仅没退隐，反而越老越妖，成了镇场子的宝贝。西门子 6ES5466-4UA11 就是这么一位“扫地僧”级别的存在。作为SIMATIC S5系列中的浮地式 (Floating) 模拟量输入模块，它可不是普通的信号采集器，而是专门为了解决极端地电位差、强电磁干扰、以及直接连接无源传感器（如热电阻）等极限工况而生的高手。在那些运行了二三十年的老电厂、钢铁厂、化工厂，你总能见到它的身影，稳稳地插在机架上，将现场那些微弱、嘈杂且“悬浮”在半空中的模拟信号干净利落地转换为数字量传递给CPU。

西门子 6ES5466-4UA11 的核心价值在于其卓越的“浮地”特性和极高的共模抑制能力。与普通非隔离或普通隔离模块不同，它的输入电路是完全“悬浮”的，不参考模块的内部地。这意味着你可以将来自不同相线、不同变压器、甚至带有高压尖峰的传感器直接接到这块模块上，即使传感器地线与PL系统地线之间存在几十伏的电位差，模块也能精准测量，毫不动摇。这种“各自为战、互不牵连”的特性，让它成为解决模拟系统地环路干扰、共模电压过高导致测量失真甚至损坏接口问题的终极武器。同时，通过简单的量程卡配置，它可以适应电压、电流、电阻等多种信号，一块模块搞定多种传感器，极大地简化了备件管理和系统设计。

在这个数字化浪潮席卷一切的时代，很多人觉得S5早就该进博物馆了。但老姜我得说句实话，在很多对安全性和信号完整性要求极高、且保留着大量老式变送器和复杂接地系统的老工厂里，西门子 6ES5466-4UA11 所代表的硬件级浮地隔离依然是不可替代的。现在的很多紧凑型PLC为了省成本，只支持单端接地输入，遇到复杂工况还得加一堆昂贵的信号隔离器，既增加了成本又占地方。而6ES5466-4UA11 这种“全能直连”且“铜墙铁壁”般的设计，正是现代工业最稀缺的便捷与安全。

主要特点和优势

说到 西门子 6ES5466-4UA11 的好处，那真是一箩筐都装不下。首先，这模块最牛的地方就在于它的“浮地输入 + 高共模抑制”。这是它区别于普通模拟量模块(包括普通隔离模块)的最大卖点。在大型工厂中，模拟传感器往往分布在不同区域，由不同的电源供电，地电位差异可能高达几十伏。如果用普通模块，这些电位差会形成巨大的地环路电流，导致测量值严重漂移甚至烧毁接口。而6ES5466-4UA11 能完美切断这些回路，允许输入信号地与模块地之间存在高达±75V的电位差，确保每个数据都纯净准确，互不干扰。

再一个，不得不提的就是它的“超强抗噪与高精度”。内置的高质量隔离变压器和数字滤波电路，能提供超过100dB的共模抑制比 (CMRR)，能有效抑制现场的电磁干扰 (EMI) 和工频干扰 (50/60Hz)。即使在电焊机、大功率电机频繁工作的恶劣环境下，也能保证测量数据的稳定性。对于热电阻 (Pt100) 测量，其恒流源激励和断线检测功能也非常可靠，是温度控制系统的理想选择。

还有啊，这模块的灵活性也是相当给力。通过配置量程卡，用户可以轻松切换电压、电流、电阻等不同信号类型，无需更换模块。这意味着同一块模块可以用于采集温度(Pt100)、压力(4-20mA)、阀门开度(0-10V)等多种参数，大大降低了备件库存成本和系统设计的复杂性。特别是对于电阻测量，它支持2线、3线、4线制接法，能有效消除引线电阻误差。

最后，咱得聊聊它的“长寿”基因。西门子当年的做工，那是真的扎实。金属屏蔽罩、镀金接插件、工业级元器件，使得 西门子 6ES5466-4UA11 在高温、高湿、高粉尘的恶劣环境下，依然能保持长期稳定的运行。很多用户反馈，这模块一用就是二十年，数据依然精准。这种可靠性，在如今这个“计划性报废”盛行的年代，简直就是一股清流。
