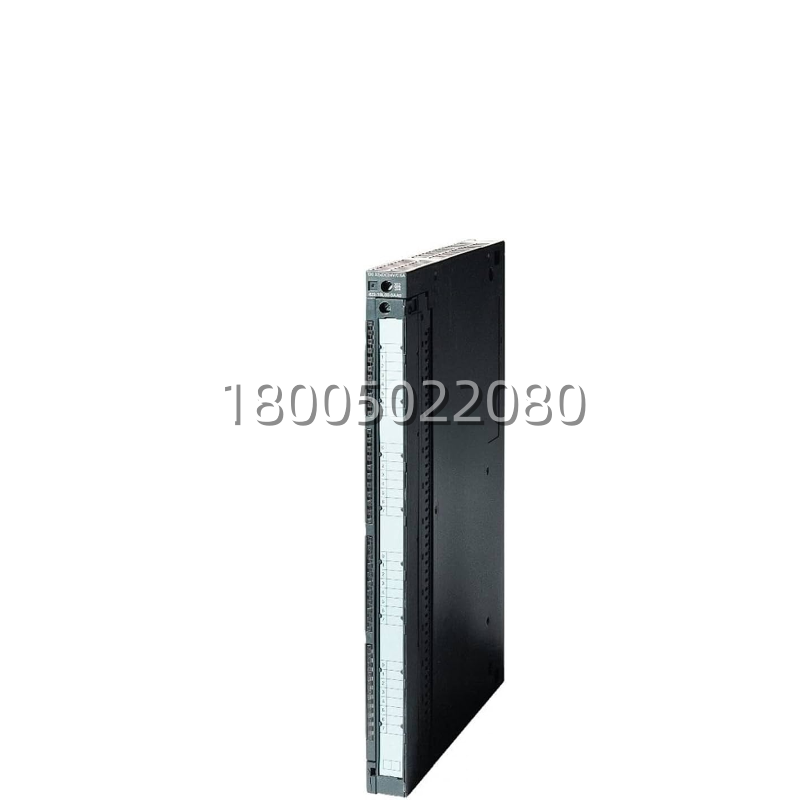

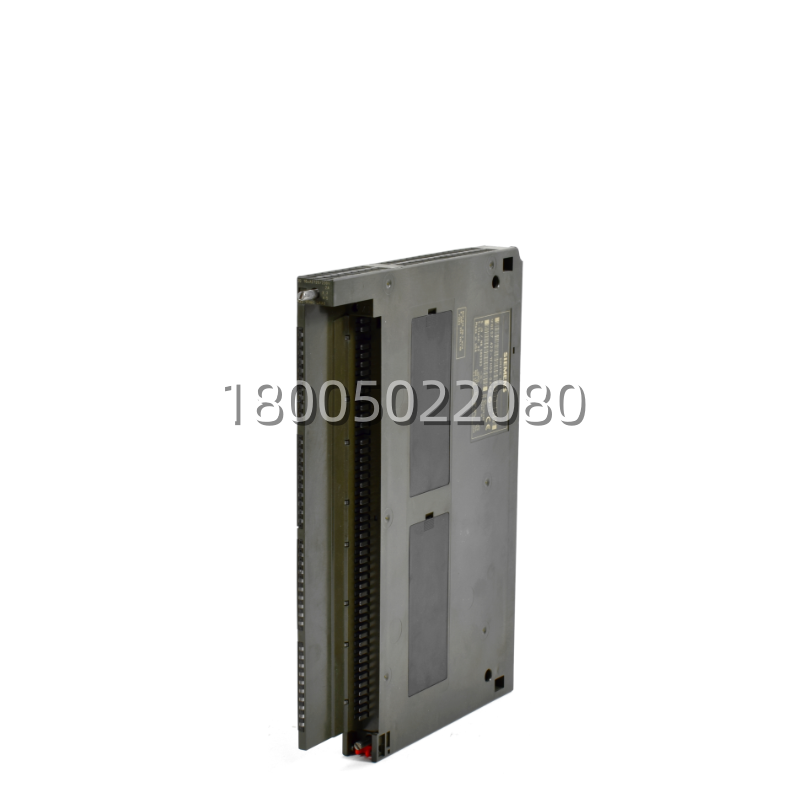

6ES7422-1FH00-0AA0 产品概述
在咱们工控江湖里，S7-400 PLC是大脑，而 6ES7422-1FH00-0AA0 就是那双“有力的大手”——SM422数字量输出模块(继电器型)。作为S7-400系列中经典的继电器输出模块，它专为那些需要直接驱动交流接触器、电磁阀、指示灯、小型电机等混合负载的场景而生。这不仅仅是一个开关集合，它是控制系统与现场执行机构之间的关键桥梁，负责将CPU的逻辑指令转化为实实在在的物理动作。
很多工程师在面对现场负载电压不统一(有的24V DC，有的220V AC)或者负载功率较大时，往往头疼不已。用晶体管模块得加中间继电器，用晶闸管模块又怕直流不行。这时候 6ES7422-1FH00-0AA0 的优势就出来了。它内置了16个高品质的功率继电器触点，每个触点都能独立承受最高2A的电流，且支持从24V直流到230V交流的宽电压范围。这意味着你不需要为不同电压的负载配备不同的输出模块，一块 6ES7422-1FH00-0AA0 就能通吃!最牛的是，它的继电器触点与背板总线之间实现了电气隔离，能有效防止现场高压干扰窜入PLC内部，保护CPU安全。无论是化工厂的泵阀控制，还是汽车产线的传送带启停， 6ES7422-1FH00-0AA0 都能以稳定可靠的触点动作，确保生产流程精准执行，是性价比极高的通用型输出模块。
6ES7422-1FH00-0AA0 技术规格
产品型号：6ES7422-1FH00-0AA0
制造商：西门子 (SIEMENS)
产品类型：数字量输出模块 (Digital Output Module)
所属系列：SIMATIC S7-400 (SM422)
输出点数：16点
输出类型：继电器 (Relay Contact)
额定负载电压：
L+ (直流)：24V DC (允许范围 20.4V – 28.8V)
L1 (交流)：120V/230V AC (允许范围 48V – 264V AC)
额定输出电流：
每点最大：2A (阻性负载)
每组最大：8A (4点为一组，共4组)
模块总最大：16A (所有点同时动作需考虑降额)
切换频率：
阻性负载：最高 6Hz (典型值，取决于负载类型)
感性负载：建议更低，并加装灭弧电路
触点寿命：
阻性负载：约 100.000 次 (额定电流下)
感性负载：约 20.000 – 50.000 次 (视具体负载而定)
最小负载：10mA / 5V DC (用于保证触点接触可靠性，防止氧化)
隔离电压：500V AC (测试电压，输出点对背板/地)
诊断功能：无电子诊断 (继电器为纯机械部件，依靠硬件状态指示)
功耗：典型 2W (线圈功耗)
尺寸标准：宽50mm × 高290mm × 深230mm (占用1个槽位宽度，但在UR机架中占据标准信号模块槽)
安装位置：S7-400机架任意信号模块槽位 (Slot 3 – Slot 18 等)
兼容机架：UR1. UR2. ER1. ER2. UR2-H, UR1-H等
前连接器：需配用 48针前连接器 (如 6ES7492-1XL00-0AA0)
主要特点和优势
说起 6ES7422-1FH00-0AA0 的优势，首当其冲的就是它的“万能兼容性”。工业现场的负载千奇百怪，有的用24V直流电磁阀，有的用220V交流接触器。如果是晶体管输出模块，只能接直流;晶闸管模块只能接交流。但 6ES7422-1FH00-0AA0 采用机械继电器触点，本质上就是一个物理开关，不分交直流，只要在电压和电流范围内，统统能接。这种“交直流通吃”(AC/DC Universal)的特性，极大地简化了备件管理和系统设计，一块模块就能应对多种工况，无需为不同负载定制不同的输出卡件。
再一个就是它的“强驱动能力”和“电气隔离”。单点2A的输出电流，足以直接驱动大多数中小型接触器、电磁阀和指示灯，无需外加中间继电器，节省了柜内空间和接线成本。更重要的是，继电器线圈与触点之间、触点与PLC背板之间都是完全电气隔离的。这意味着即使现场侧发生短路、过压或浪涌冲击，也不会损坏PLC的CPU或背板总线，真正做到了“丢卒保车”。这种高隔离性(High Isolation)在电磁环境恶劣、电网波动大的场合尤为重要，是系统稳定运行的坚实屏障。
还有个细节特别值得称道，就是它的“灵活组态”和“易维护性”。 6ES7422-1FH00-0AA0 的16个点分为4组，每组4个点共享公共端(M/L+)，用户可以根据负载电压的不同，灵活地将不同组的公共端接成不同的电压等级(例如第1组接24V DC，第2组接220V AC)。此外，继电器是可更换的(虽然通常整体更换模块更方便)，且模块前面板有清晰的通道状态指示灯，哪个点动作了一目了然，故障排查非常直观。总的来说， 6ES7422-1FH00-0AA0 是用扎实的机械结构和灵活的设计，为S7-400系统提供了一个通用、强壮、安全的输出解决方案。
