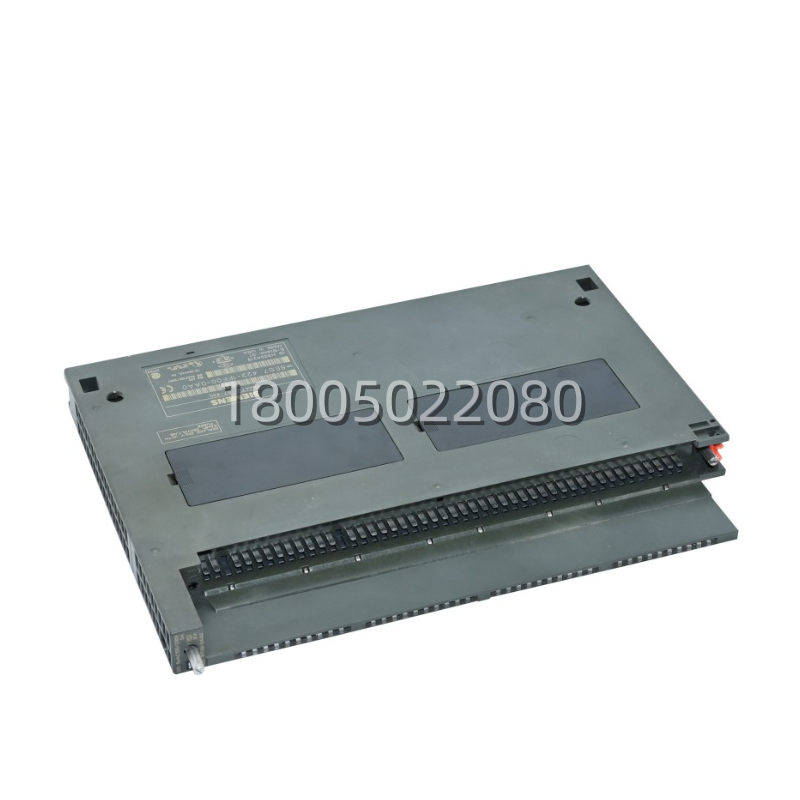

西门子 6ES7422-1FF00-0AA0 8xRelay 120/230VAC 原厂备件 长期供货

描述

6ES7422-1FF00-0AA0 产品概述

在大型工业自动化控制系统中，SIMATIC S7-400 PLC以其强大的处理能力和灵活的扩展性著称。而 6ES7422-1FF00-0AA0 (SM 422; DO 8 x AC 120/230 V) 则是该系列中一款经典的数字量输出模块，专为驱动交流负载而设计。它采用机械继电器作为输出元件，具有电气隔离性能好、负载适应性强、抗过压过流能力出色等优点。

6ES7422-1FF00-0AA0 的核心优势在于其“直驱能力”和“高可靠性”。不同于晶体管输出模块只能驱动直流小负载，这款模块的继电器触点可以直接切换交流120V或230V电源，单点承载5A电流，非常适合直接驱动工业现场常见的交流接触器线圈、气动/液压电磁阀、报警灯、加热器等设备。由于继电器输出的物理隔离特性，它能有效阻断现场侧的高压干扰窜入PLC背板总线，保护CPU和其他敏感模块。尽管随着技术发展，半导体输出模块在速度上更具优势，但在需要驱动交流负载、对开关频率要求不高(<10Hz)且追求极致稳定性的场合，6ES7422-1FF00-0AA0 依然是工程师们的首选方案，特别是在那些已经运行了十几二十年的老系统中，它是不可或缺的“黄金备件”。

6ES7422-1FF00-0AA0 技术规格

产品型号：6ES7422-1FF00-0AA0

制造商：SIEMENS (西门子)

产品类型：数字量输出模块 (Digital Output Module – SM 422)

所属系列：SIMATIC S7-400

输出点数：8点

输出类型：继电器触点 (Relay Contact)

额定负载电压：AC 120 V / 230 V (允许范围通常更宽，如 AC 48V – 250V)

额定负载电流：

阻性负载：5 A / 点

感性负载 (cos φ=0.5)：2 A / 点 (典型值，具体参考手册)

灯负载 (白炽灯)：5 A / 点

最大输出电流总和：

每模块总电流：通常限制在 10 A – 16 A (需参考具体散热条件和安装位置)

公共端电流：视内部分组情况，通常建议每点独立或分组不超过额定值

开关频率：

机械寿命：约 10^7 次 (空载)

电气寿命：约 10^5 – 10^6 次 (额定负载)

最大操作频率：< 10 Hz (推荐 < 0.5 Hz 以延长寿命)

隔离电压：

通道与背板总线之间：500 V AC (测试电压)

通道之间：通常隔离或分组隔离 (此型号通常为8点相互隔离或高耐压隔离)

诊断功能：无电子诊断 (继电器为纯机械部件，故障需通过程序逻辑或外部检测判断)

功耗：典型 2 W (仅线圈驱动功耗，不含负载)

供电电压：24 V DC (来自背板总线，用于内部逻辑，负载电源需外部接入)

尺寸：单宽模块 (Single Width, 约 25mm 宽，具体视S7-400机架规格)

重量：约 0.3 kg

接线方式：前连接器 (Front Connector, 如 6ES7392-1AM00-0AA0 40针)

主要特点和优势

说到 6ES7422-1FF00-0AA0 的厉害之处，首当其冲的就是它的“万能驱动”能力。在工业现场，交流负载无处不在。使用晶体管输出模块驱动交流负载需要额外加装中间继电器或固态继电器，这不仅增加了成本，还占用了宝贵的电柜空间，增加了接线故障点。而 6ES7422-1FF00-0AA0 内置大功率继电器，可以直接“硬碰硬”地切换230V交流电，单点5A的容量足以应付绝大多数控制回路。这种“一体化”设计极大地简化了系统架构，降低了工程实施难度。

再一个就是它的“超强抗扰”与“安全隔离”。继电器输出本质上是物理触点的闭合与断开，输入侧(PLC逻辑)与输出侧(现场负载)之间通过空气隙和绝缘材料实现电气隔离。这意味着即使现场侧发生短路、过压或雷击浪涌，只要不超过继电器的耐压极限，就不会损坏PLC的CPU或背板总线。对于环境恶劣、电网波动大、干扰源多的工厂(如钢厂、化工厂、污水处理厂)，这种“硬隔离”带来的安全感是电子隔离难以完全替代的。此外，继电器触点在断开时能形成明显的断点，便于维护和检修时的安全确认。

从维护角度看， 6ES7422-1FF00-0AA0 的结构简单直观。虽然继电器有机械寿命限制，但其故障模式通常是触点粘连或线圈断路，易于通过万用表测量判断。在S7-400系统中，配合带熔断器的前连接器，可以方便地对每路输出进行过流保护。对于运行多年的老系统，这款模块的备件供应虽然逐渐紧张，但其成熟稳定的性能使其成为维持生产的关键。只要开关频率不高，它的可靠性几乎是可以“传家”的。
