搞定大电流负载控制：西门子 6ES7422-1BH11-0AA0 2A单点输出高可靠性解决方案

描述

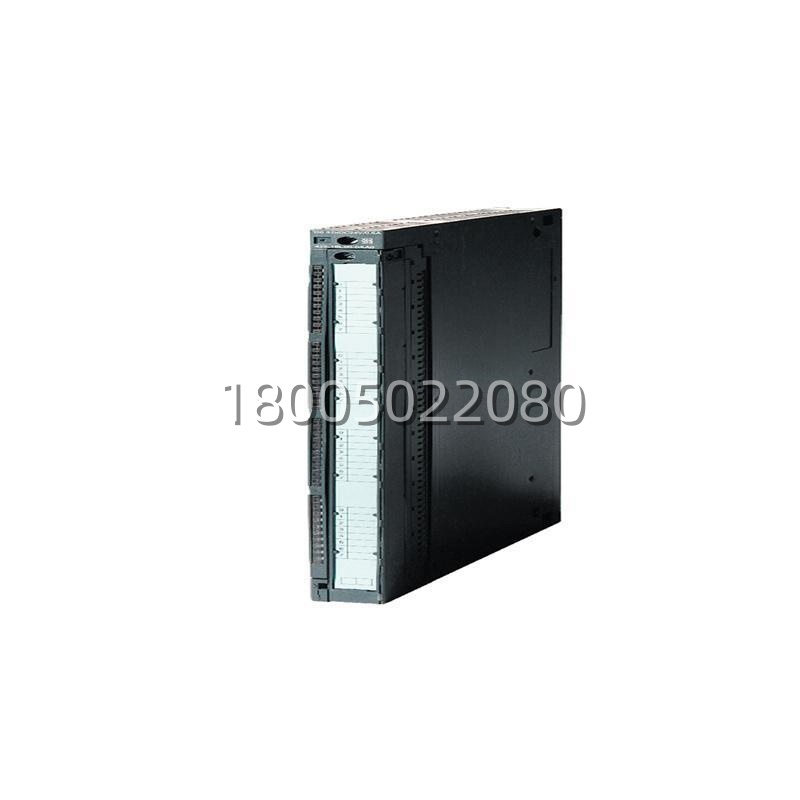

6ES7422-1BH11-0AA0 产品概述

在工业自动化控制系统中，PLC的“大脑”(CPU)发出指令后，需要可靠的“手脚”(输出模块)去执行。对于S7-400这样的大型系统，其控制的负载往往功率较大、数量较多且环境复杂。西门子 6ES7422-1BH11-0AA0 (SM 422)正是为此设计的高性能数字量输出模块。它属于SIMATIC S7-400系列的标准信号模块，专门用于将CPU内部的逻辑信号(0/1)转换为过程现场所需的24V DC功率信号。

这款 6ES7422-1BH11-0AA0 的核心优势在于其“大电流驱动能力”与“电气隔离安全性”。不同于普通输出模块每路仅0.5A或1A的电流，该模块单路输出能力高达2A，这意味着它可以无需中间继电器，直接驱动较大功率的直流电磁阀、小型接触器线圈或大功率指示灯，从而简化了柜内布线，减少了故障点。同时，它采用了先进的光耦合隔离技术，将内部逻辑电路与外部负载电路完全电气隔离，不仅能保护CPU免受现场高压浪涌或短路的损害，还能有效抑制电磁干扰(EMI)，确保系统在恶劣工业环境下的长期稳定运行。对于需要直接驱动中大功率直流负载的S7-400系统，6ES7422-1BH11-0AA0 是性价比极高且可靠的选择。

6ES7422-1BH11-0AA0 技术规格

产品型号：6ES7422-1BH11-0AA0

制造商：西门子 (SIEMENS)

产品类型：数字量输出模块 (SM 422)

适用系列：SIMATIC S7-400

输出点数：16路 (16 x Digital Output)

输出电压：24V DC (额定值，范围通常为20.4V – 28.8V)

单点输出电流：

额定值：2.0 A

最大值：2.0 A (持续)

短路保护：电子式，可恢复或需复位(视具体固件和配置)

总输出电流限制：模块总电流受背板及内部总线限制，通常所有点同时开启时需考虑降额，具体参考手册(例如每组或整模块有限制，一般建议总负载不超过8A-10A以保证安全余量，具体需查官方数据，通常单点2A是其亮点，但16点全开2A是不现实的，需注意分组限制)。注：根据常见规格，该模块通常分为几组，每组有总电流限制。

隔离电压：500V AC (测试电压，输入/输出与背板之间)

隔离方式：光耦合 (Optocoupler)，输出组与逻辑电路隔离

响应时间：

0 -> 1 (接通)：典型值 < 1ms

1 -> 0 (断开)：典型值 < 1ms

负载类型：电阻性、电感性(需配合续流二极管)、灯负载

诊断功能：支持通过STEP 7读取模块状态，部分版本支持短路诊断(需确认具体子型号特性，BH11通常具备基本诊断)

功耗：

5V背板电流：约 100mA – 150mA (仅供逻辑电路)

24V外部供电：取决于负载大小

尺寸 (宽x高x深)：约 25mm (单宽) x 290mm x 215mm (占用S7-400机架1个槽位宽度)

重量：约 0.3 kg

工作温度：0℃ 至 60℃ (垂直安装)

防护等级：IP20

接线方式：前连接器 (Front Connector, 如6ES7492-1XL00-0AA0等)

主要特点和优势

提到 6ES7422-1BH11-0AA0 的优势，首当其冲就是它的“单点2A大电流驱动”。在许多应用中，控制24V直流电磁阀或中型接触器需要0.5A到1.5A的电流。普通的DO模块(如0.5A/点)必须外接中间继电器才能驱动，这不仅增加了成本、占据了柜内空间，还引入了继电器的机械故障风险。6ES7422-1BH11-0AA0 允许您直接用模块输出点连接这些负载，实现了“无继电器化”设计，大幅简化了系统结构，提高了响应速度(消除了继电器动作延迟)，并降低了维护工作量。

另一个核心亮点是它的“光电隔离与抗干扰能力”。工业现场充满了变频器、大功率电机等干扰源，容易产生浪涌和噪声。6ES7422-1BH11-0AA0 通过光耦合器将S7-400背板总线(5V逻辑电平)与外部24V负载回路完全隔离。即使外部负载侧发生短路、过压或强干扰，也不会击穿损坏CPU或其他模块。这种隔离设计极大地提升了系统的鲁棒性，特别适合在冶金、化工、电力等电磁环境复杂的场合使用。

此外，该模块具备紧凑的设计和灵活的组态能力。它仅占用S7-400机架的一个槽位，却提供了16路大功率输出，空间利用率极高。配合STEP 7软件，用户可以轻松对其进行地址分配、参数设置(如替换值、诊断使能等)。其前连接器设计使得接线和更换模块非常便捷，无需重新接线即可拔出模块进行维护。对于追求高集成度、高可靠性和简化布线的工程师来说，6ES7422-1BH11-0AA0 是S7-400系统中驱动直流负载的得力助手。
