自动化信号采集专家：6ES7421-1BL01-0AA0 西门子数字量输入模块深度评测

描述

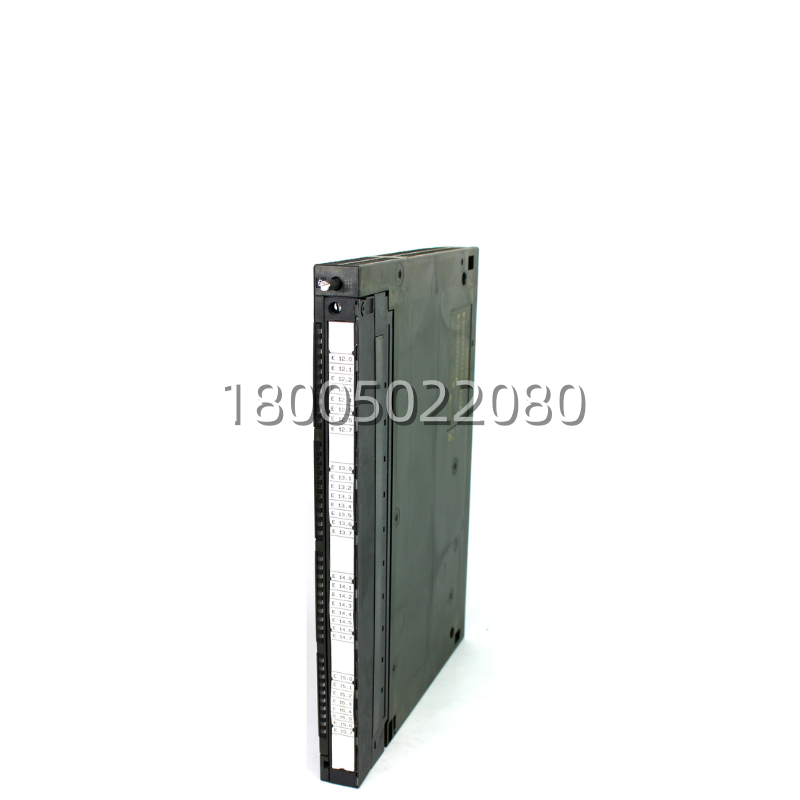

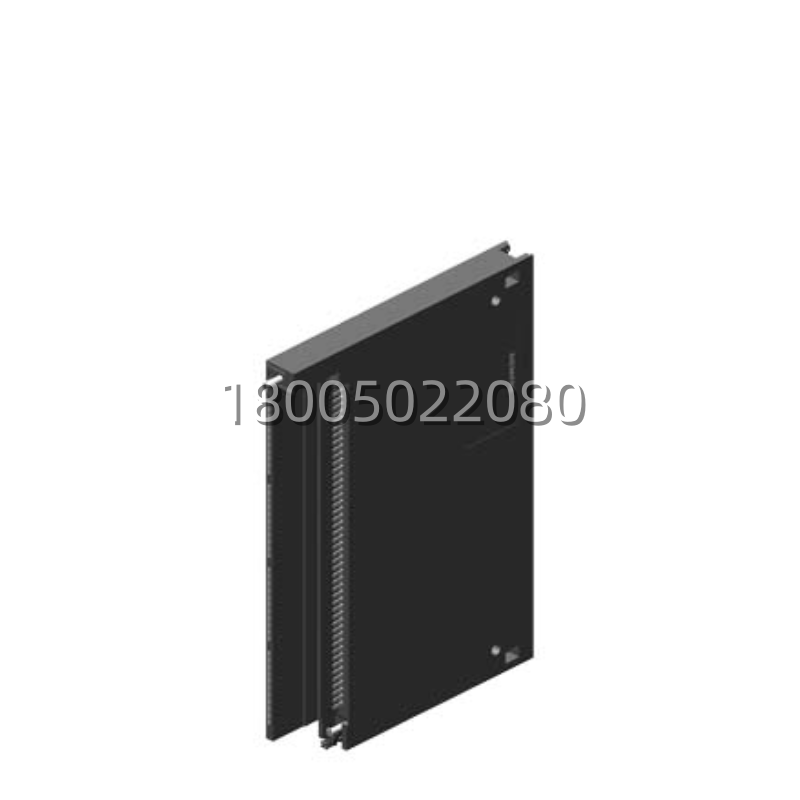

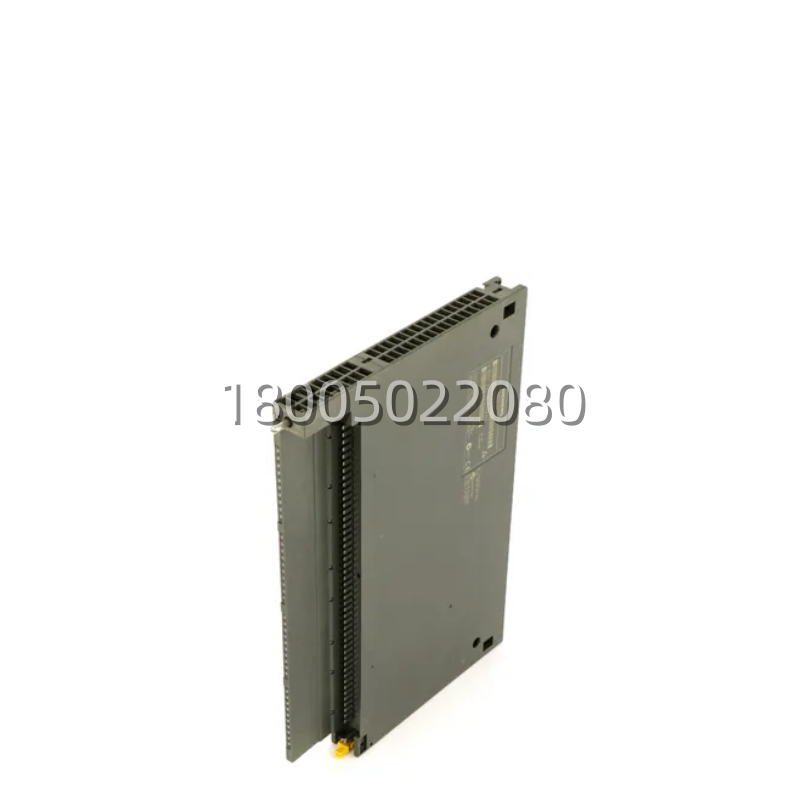

6ES7421-1BL01-0AA0 产品概述

在西门子SIMATIC S7-400庞大的I/O家族中，SM 421系列数字量输入模块扮演着“感知神经”的关键角色。6ES7421-1BL01-0AA0 作为该系列中密度最高、应用最广的型号之一，专为需要采集大量开关量信号的中型至大型自动化系统而设计。它能够将现场各种传感器(如接近开关、光电开关、限位开关、按钮等)发出的24V DC信号，安全、可靠地转换为CPU可处理的逻辑电平，是连接物理世界与数字控制核心的桥梁。

这 6ES7421-1BL01-0AA0 的核心优势在于其“高密度”与“高隔离”。单块模块即可提供32个输入点，极大地节省了机架槽位和布线空间，降低了系统整体成本。同时，它采用了组隔离(Group Isolation)设计，将32个点分为若干组(通常为4组，每组8点)，组间实现电气隔离，有效防止了现场地电位差和干扰信号对不同组通道的影响，确保了在恶劣工业环境下的信号完整性。此外，它还支持硬件中断功能，允许特定通道的信号变化直接触发CPU的中断组织块(OB)，从而实现毫秒级的快速响应，适用于急停、计数等对时间敏感的应用场景。

6ES7421-1BL01-0AA0 技术规格

产品型号：6ES7421-1BL01-0AA0

制造商：西门子 (Siemens)

产品类型：数字量输入模块 (Digital Input Module)

所属系列：SIMATIC S7-400 (SM 421)

输入点数：32 点

输入电压额定值：24V DC

允许电压范围：

“1” 信号：13V DC 至 30V DC

“0” 信号：-3V DC 至 5V DC

输入电流：

“1” 信号：典型 6 mA (24V时)

隔离方式：光电隔离

通道组间隔离：是 (通常分为4组，每组8点隔离)

通道与背板总线隔离：是 (500V AC测试电压)

执行时间/延迟：

“0” 到 “1” 延迟：典型 4 ms (可参数化，部分固件支持更短)

“1” 到 “0” 延迟：典型 4 ms (可参数化)

功耗：

5V 背板电流：典型 130 mA

24V 负载电流：无 (仅消耗内部逻辑电源)

尺寸 (WxHxD)：50mm x 290mm x 210mm (单槽宽度)

重量：约 0.4 kg

防护等级：IP20

工作温度：0℃ 至 60℃

存储温度：-40℃ 至 +70℃

特性功能：

支持硬件中断 (Hardware Interrupt)

支持诊断中断 (Diagnostic Interrupt) – 注：具体诊断能力取决于固件版本和组态

等时同步模式 (Isochronous Mode) – 不支持

生命周期状态：已停产 (Product Discontinued)，但在二手市场和备件库中仍有大量流通，功能完全兼容现有S7-400系统。

主要特点和优势

提到 6ES7421-1BL01-0AA0 的优势，首先就是它那“超高密度”的集成度。在S7-400系统中，槽位资源往往非常宝贵，尤其是中央机架。6ES7421-1BL01-0AA0 在一个标准的单槽模块中集成了32个输入点，这意味着您可以只用一个槽位就能监控32个现场信号，相比16点或8点模块，大大减少了所需的模块数量和机架空间，降低了系统硬件成本和布线复杂度。对于点数众多的大型项目，这种高密度设计带来的经济效益十分显著。

再者，咱们得聊聊它卓越的“电气隔离”性能。工业现场环境复杂，地电位差、电机启动干扰、变频器谐波等问题层出不穷。6ES7421-1BL01-0AA0 采用了先进的光电耦合隔离技术，并将32个通道划分为多个独立的隔离组(通常是4组，每组8点)。这种设计不仅隔离了现场侧与PLC内部总线，还实现了不同组之间的相互隔离。即使某一组受到强干扰或发生短路故障，也不会波及到其他组的正常信号采集，极大地提高了系统的抗干扰能力和运行稳定性，是保障控制系统“耳聪目明”的关键。

还有一个不得不提的亮点，就是它灵活的“中断与诊断”功能。6ES7421-1BL01-0AA0 支持硬件中断，允许用户通过STEP 7软件将特定通道配置为中断源。当这些通道检测到信号上升沿或下降沿时，可以直接触发CPU执行特定的中断组织块(如OB40)，无需等待下一个扫描周期，从而实现微秒级的快速响应。这对于处理急停按钮、高速计数器输入或安全联锁信号至关重要。同时，部分固件版本还支持诊断功能，能检测断线、短路等故障，并通过诊断中断通知CPU，帮助维护人员快速定位问题，减少停机时间。

最后，虽然 6ES7421-1BL01-0AA0 已经停产，但其经典的设计和广泛的兼容性使其成为S7-400系统中的“常青树”。它完全兼容所有版本的S7-400 CPU和机架，无论是老式的CPU 412还是最新的CPU 416.都能即插即用。对于正在运行S7-400系统的工厂来说，寻找可靠的备件来源是维持生产的关键。该模块结构简单、坚固耐用，故障率极低，是工业自动化领域经久不衰的经典之作。
