工业自动化必备：西门子 6ES7322-1BP00-0AA0 SM 322技术详解

描述

6ES7322-1BP00-0AA0 技术规格

产品型号：6ES7322-1BP00-0AA0

制造商：西门子 (Siemens)

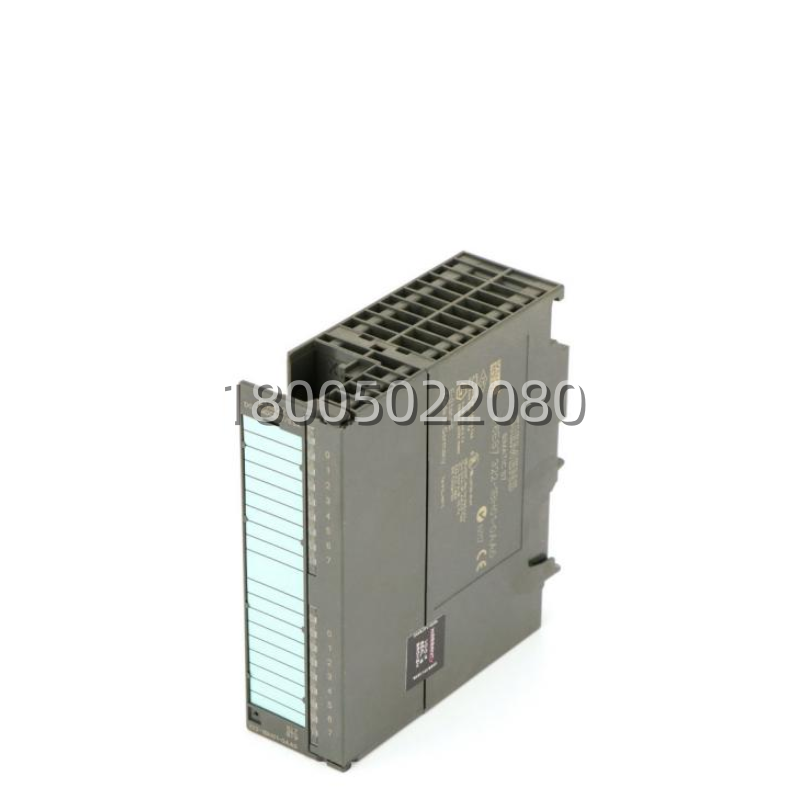

产品名称：SIMATIC S7-300. SM 322 Digital Output Module

版本类型：标准型，32点高密度版

所属系列：SIMATIC S7-300 (已停产，由S7-1500替代)

输出特性：

数量：32路数字量输出 (DO)

电压：24V DC (允许范围 20.4V – 28.8V)

类型：晶体管输出 (Source/PNP, 源型)，只能接直流负载

额定电流：0.5A / 点

最大电流：

每点最大：0.5A (短路保护限值约1.5A-2A，自动复位)

每组最大：通常分为4组，每组8点，每组总电流限制约 4A (需查阅具体手册确认，严禁单组超负荷)

模块总电流：通常限制在 8A – 10A 左右 (所有点同时导通时的总和受限，需降额使用)

灯泡负载：最大 5W (24V DC)

响应时间：

接通延迟：典型 <0.5ms

断开延迟：典型 <0.5ms

适合高频开关：是，远高于继电器模块

分组：通常分为4组，每组8点，共用公共端 (1L+, 2L+, 3L+, 4L+)。

隔离：组间光电隔离，组内点间不隔离。

诊断功能：支持组诊断 (Group Diagnosis)，可检测短路、断线、过载，并通过SF灯报警，可在STEP 7中读取具体故障组。

电源消耗：

从背板总线消耗：典型 100mA – 150mA @ 5V DC (供内部逻辑)

外部负载电源：用户自备，连接到公共端 (L+) 和负载。

物理特性：

宽度：46.5 mm (标准单宽模块!这是其最大亮点，同等点数若用16点模块需占用2个槽位)

接线方式：前连接器 (Front Connector)，必须使用40针 (2排x20针) 前连接器。注意：普通16点模块的20针连接器不适用。

防护等级：IP20

工作温度：0°C 至 +60°C

兼容性：

适用于所有 SIMATIC S7-300 CPU (CPU 312及以上，需支持足够大的I/O映像区)。

最大可扩展模块数：受机架槽位限制(单机架最多8个信号模块)，但此模块能极大提升单槽位利用率。

生命周期状态：End of Life(已停产)。推荐替代方案为 S7-1500 的高密度数字量输出模块 (如32点模块，但尺寸和接线方式完全不同，需重新设计柜体) 或 ET200SP/MP 分布式I/O。注意：市场上流通的多为库存新品、翻新件或拆机件，价格较高且需仔细甄别。

6ES7322-1BP00-0AA0 产品概述

在S7-300系统的应用中，控制柜的空间和机架的槽位往往是昂贵的资源。6ES7322-1BP00-0AA0 (SM 322 32x24V/0.5A) 正是为解决这一痛点而生的“空间魔术师”。在传统的S7-300设计中，一个单宽模块通常只能容纳8点或16点输出，若要驱动32个负载，往往需要占用2个甚至4个槽位。而 6ES7322-1BP00-0AA0 在同一个单宽槽位内实现了32点的驱动能力，效率提升了2-4倍!

这 6ES7322-1BP00-0AA0 的核心价值在于其极致的集成度与晶体管的高速特性。对于大型流水线、复杂的物流分拣系统、或者拥有数百个电磁阀/指示灯的大型设备，使用此模块可以显著减少所需的机架数量、缩短导轨长度、简化总线连接，从而大幅降低系统整体成本和故障率。它让工程师在有限的物理空间内，实现了最大的控制规模。同时，0.5A的输出能力足以驱动大多数小型直流负载，且具备快速的开关响应和短路保护功能。

虽然由于高度集成，其单组的总电流受到限制(需注意负载分配)，且对前连接器有特殊要求(需40针)，但其带来的空间效益是无可比拟的。作为停产型号，它在旧设备改造或维修中显得尤为珍贵，因为若要替换它，往往意味着要重新设计整个电控柜布局。选它，就是选了空间效率的极致，是老设备维持高密度运行的关键。

主要特点和优势

说到 6ES7322-1BP00-0AA0 的优势，那真是“寸土寸金”里的王者。首先，无与伦比的I/O密度。32个点挤在一个标准模块里，这意味着在同样的机架空间内，你能驱动的负载数量翻倍甚至翻两番。对于槽位紧张的S7-300系统(最多8个槽位)，它能将系统的总I/O容量推向极限。

其次，显著节省成本与空间。减少模块数量意味着减少前连接器、减少导轨长度、减少机柜尺寸，甚至可能减少所需的CPU机架数量。对于大型项目，这笔节省非常可观。同时，接线工作量也大幅减少，提高了安装效率。

再一个就是强大的诊断与保护功能。支持组诊断，当某组发生短路或过载时，模块会自动切断该组输出并点亮SF灯，同时在CPU中记录诊断信息，帮助快速定位故障。每点0.5A的电子短路保护也提高了系统的安全性。

最后，高速响应。作为晶体管输出模块，其开关频率可达kHz级别，远非继电器模块可比，适用于需要快速响应的场合(虽然单点电流较小，不适合直接驱动大电机)。
