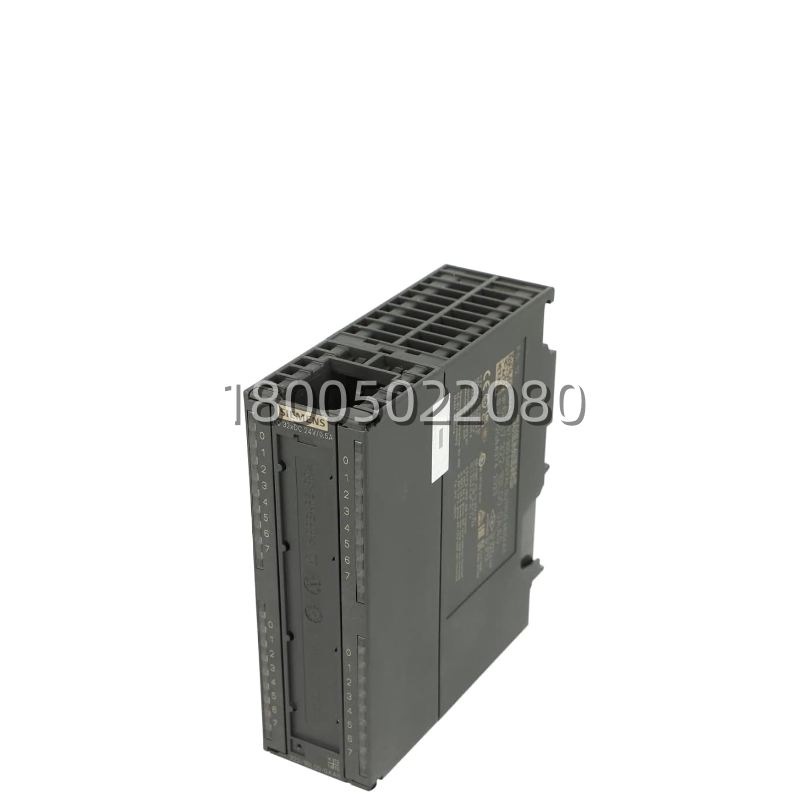

经典必备：西门子 6ES7322-1BL00-0AA0 32点数字量输出 技术详解

描述

6ES7322-1BL00-0AA0 技术规格

产品型号：6ES7322-1BL00-0AA0

制造商：西门子 (Siemens)

产品类型：数字量输出模块 (Digital Output Module)

所属系列：SIMATIC S7-300 (已停产，转为备件市场)

具体型号：SM 322. DO 32 x DC24V/0.5A

输出点数：32 点

输出类型：电子开关 (晶体管/MOSFET)，源型输出 (P-switching)

负载电源范围：24V DC (20.4 – 28.8V)

额定负载电流：

每点最大：0.5 A

每组 (16点) 最大总和：4 A

模块总最大：8 A (需注意散热和背板电流限制)

短路保护：有 (电子限流，可自动复位或需断电复位，视具体固件而定)

浪涌电流限制：1.5 A (典型值)

响应时间：

信号延迟 (0 -> 1)：< 0.5 ms

信号延迟 (1 -> 0)：< 0.5 ms

开关频率：最高可达 100 Hz – 1 kHz (阻性负载)，远高于继电器

功耗：约 10 W (内部) + 负载功耗

隔离电压：500V AC (输出组与逻辑电路之间)

尺寸 (W x H x D)：40 x 125 x 115 mm (单宽模块，但端子排较密)

重量：约 180g

工作温度：0°C 至 60°C

6ES7322-1BL00-0AA0 产品概述

在 S7-300 系统中，当需要控制大量的 24V 直流负载，且这些负载动作频繁(如包装机上的气动阀、流水线上的指示灯)时，继电器模块(如 6ES7322-1HF01)就显得力不从心了——寿命短、速度慢、体积大。

6ES7322-1BL00-0AA0 (SM 322 32点晶体管) 就是为了解决这个问题而生的。它在一个标准的单宽模块里塞进了 32个输出点，密度极高，极大地节省了机柜空间。由于采用晶体管输出，它实现了 无触点开关，理论寿命无限，且开关速度在微秒级，非常适合 PWM 控制或高速计数输出后的执行机构。

此外，它具备完善的 诊断功能，如短路保护、断线检测(需配合特定负载或配置)，并通过前连接器上的 LED 指示灯实时显示每个点的状态，故障排查极其方便。

主要特点和优势

说到 6ES7322-1BL00-0AA0 的优势，首当其冲就是它的“超高密度与省空间”。32个点挤在一个模块里，意味着你用更少的槽位、更少的布线空间就能控制更多的设备。对于槽位紧张的 S7-300 机架，这简直是救星。

再一个，就是它的“高速与长寿命”。晶体管没有机械磨损，哪怕你让它每秒开关几十次，它也能坚持数年甚至数十年不坏。这对于需要高频动作的场合(如脉冲阀控制、快速分拣)是唯一选择。继电器在这种工况下几天就报废了。

还有不得不提的，就是它的“静音与低维护”。没有继电器吸合的“咔哒”声，控制柜里静悄悄的。而且不需要像继电器那样定期更换触点，几乎免维护。

最后，这模块的“安全性”也很好。内置的电子短路保护能在输出短路时迅速切断电流，防止模块烧毁或引发火灾，故障排除后通常可自动恢复或简单复位。总之，6ES7322-1BL00-0AA0 就是用实力证明：电子化，才是高效之道!
