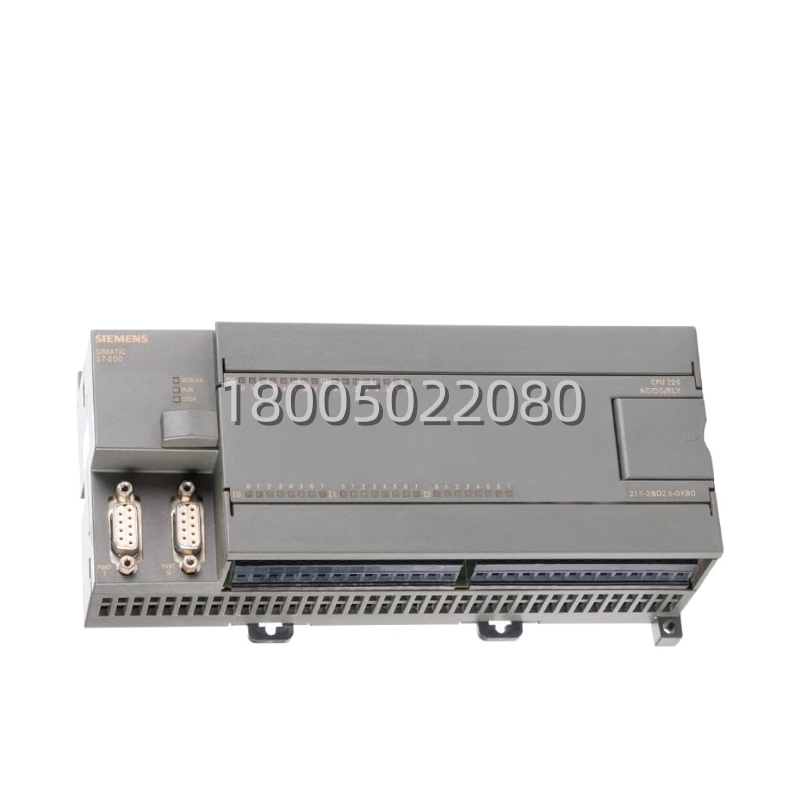

6ES7216-2BD23-0XB0 技术规格
产品型号： 6ES7216-2BD23-0XB0
制造商：西门子 (Siemens)
产品类型：紧凑型 CPU (Compact CPU)
所属系列：SIMATIC S7-200 (注意：该系列已停产，由S7-200 SMART接替，但存量巨大)
具体型号描述：CPU 226. AC/DC/Relay
电源电压：85 – 264 V AC (47 – 63 Hz)
数字量输入：
数量：24 点 (分为3组，每组8点)
类型：漏型/源型 (Sink/Source)
电压：24 V DC
隔离：光电隔离
数字量输出：
数量：16 点 (分为2组，每组8点)
类型：继电器 (Relay)
额定电流：2 A per point / 10 A common (每组的总和)
最大开关电压：250 V AC / 30 V DC
寿命：机械 > 10 million, 电气 > 100k (rated load)
工作存储器 (Work Memory)：
程序：16 KB
数据：10 KB
保持性存储器 (Retentive Memory)：2.5 KB (默认，可调整)
执行速度：
位指令：0.37 µs
字指令：1.2 µs
浮点运算：较慢，需查表或库函数
通讯接口：
2 x RS485 (Port 0 & Port 1)
支持协议：PPI, MPI, Profibus-DP (从站), Freeport (自由口), Modbus RTU (主/从)
高速功能：
6 x 高速计数器 (HSC), 最高 30 kHz (单相) / 20 kHz (双相)
脉冲输出 (PTO/PWM)：注意：继电器输出型 (6ES7216-2BD23-0XB0) 本体不支持高速脉冲输出。如需PTO功能，必须选用DC/DC/DC型号 (6ES7216-2AD23-0XB0)。
扩展能力：
最多可连接 7 个扩展模块 (模拟量、热电偶、位置控制、通讯模块等)
最大本地IO点数：256 DI / 256 DO
尺寸 (WxHxD)：196 mm x 80 mm x 62 mm
重量：约 660 g
防护等级：IP20
工作环境温度：0°C 至 +55°C (垂直安装)
6ES7216-2BD23-0XB0 产品概述
在工业自动化发展的长河中，西门子S7-200系列无疑是一座丰碑，而 6ES7216-2BD23-0XB0 (CPU 226 AC/DC/Relay) 则是这座丰碑上最耀眼的明珠。作为S7-200系列的顶级型号，它在过去二十年间征服了无数工程师的心，至今仍在全球各地的工厂中稳定运行。今儿个老姜我就给大伙儿好好唠唠这位“不死传说”般的控制核心—— 6ES7216-2BD23-0XB0.
这 6ES7216-2BD23-0XB0 的最大特点就是它的“全能配置”与“皮实耐用”。首先，它直接使用85-264V的交流电供电，这在中国及许多国家的工业现场极其友好，因为大多数控制柜都直接提供220V交流电，无需额外配置24V直流电源给CPU，省去了成本和故障点。其次，它的16个输出点全部是继电器型。这意味着它能“通吃”交直流负载：既能直接驱动24V直流的电磁阀、中间继电器，也能直接开关220V交流的接触器、指示灯、小型电机。对于负载类型混杂、点位较多的中型设备，这种设计极大地简化了电控柜布局，省去了大量的中间继电器，既省钱又省空间。
虽然它是继电器输出，响应速度(约10ms)不如晶体管型快，且本体不支持高速脉冲输出(PTO)，但 6ES7216-2BD23-0XB0 的其他性能依然强悍。它拥有16KB的程序存储器和10KB的数据存储器，足以处理复杂的顺序控制、PID调节(需库指令)和数据运算。最让人称道的是它内置了两个RS485通讯口(Port 0和Port 1)。这在同级别的PLC中是独一无二的!这意味着你可以同时连接一个触摸屏(通过Port 0)和一个变频器或仪表(通过Port 1)，或者组建一个双主站的Modbus网络，甚至实现两个PLC之间的PPI通讯，而无需占用额外的通讯模块。这种双口设计让它在联网应用上极具灵活性。
此外，它的扩展能力也是S7-200系列中最强的，支持挂载7个扩展模块。无论是需要更多的模拟量输入来测温测压，还是需要特殊的定位模块来控制步进电机(弥补本体无PTO的短板)，它都能通过扩展轻松实现。对于搞工程的人来说， 6ES7216-2BD23-0XB0 不仅仅是一个PLC，它是一个经过时间考验、稳定可靠、功能全面且极易获取备件的“万能钥匙”。特别是在老旧设备改造和维护市场中，它依然是无可替代的首选。
